CAXA电子图板中的裁剪操作分为快速裁剪、拾取边界裁剪和批量裁剪这3种方式。

●快速裁剪：使用鼠标直接拾取要被裁剪的曲线，由系统自动判断边界并做出相应的裁剪响应。

●拾取边界裁剪：拾取一条或多条曲线作为剪刀线以构成裁剪边界，对一系列要被裁剪的曲线进行裁剪操作。系统将裁剪掉所拾取的曲线段，并保留在剪刀线另一侧的曲线段。根据需要，也可使剪刀线被裁剪。

●批量裁剪：主要用在曲线较多的场合，用于对这些曲线进行批量裁剪。

下面结合操作示例介绍这3种裁剪的应用。

1.快速裁剪

快速裁剪具有很强的灵活性，是最为常用的一种曲线裁剪方式，熟练掌握该方式可以在设计工作中大大提高制图工作的效率。

在“修改”面板中单击（裁剪）按钮，接着在立即菜单的“1.”下拉列表框中选择“快速裁剪”选项（“快速裁剪”为系统默认的裁剪方式），然后直接在各交叉曲线中单击要被裁剪掉的线段，系统根据与该线段相交的曲线自动确定出裁剪边界，从而将单击拾取的线段裁剪掉。

在进行快速裁剪时，一定要注意拾取曲线的位置段，如果拾取同一曲线的不同位置段，那将产生不同的裁剪结果，如图4-35所示。

图4-35 快速裁剪的拾取位置情况

a）快速裁剪示例一 b）快速裁剪示例二

【课堂范例】：通过范例掌握快速裁剪直线和圆弧的方法

1）打开位于随书光盘“CH4”文件夹中的“BC_快速裁剪练习.exb”文件，该文件中存在着的原始图形如图4-36所示。

2）在“修改”面板中单击（裁剪）按钮。

3）确保立即菜单中的裁剪方式选项为“快速裁剪”。此时，依次单击图4-37所示的直线段1、2、3、4、5和6。快速裁剪掉所拾取的直线段的图形结果如图4-38所示。

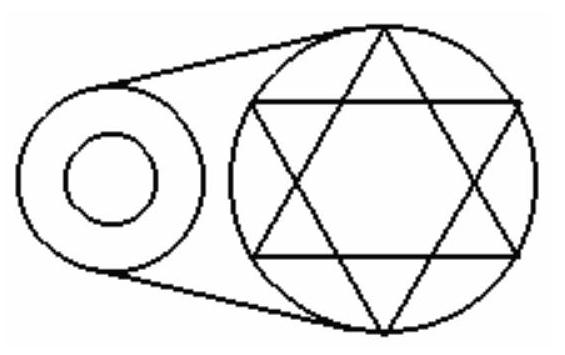

图4-36 原始图形

图4-37 单击要被裁剪掉的直线段

4）在“拾取要裁剪的曲线”提示下，继续使用鼠标拾取图4-39所示的一段圆弧段。

图4-38 快速裁剪直线段图形结果

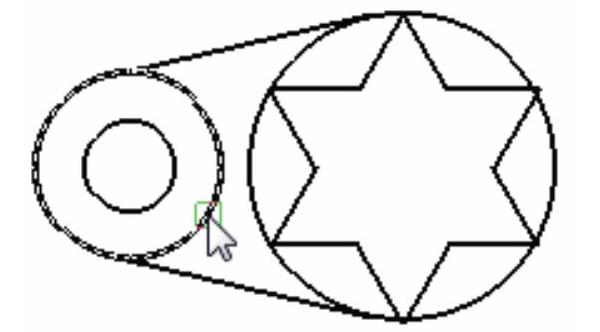

图4-39 拾取要裁剪的圆弧段

5)右击结束裁剪操作。快速裁剪得到的图形结果如图4-40所示。

有兴趣的读者可以继续执行快速裁剪操作，使图形最终效果如图4-41所示。

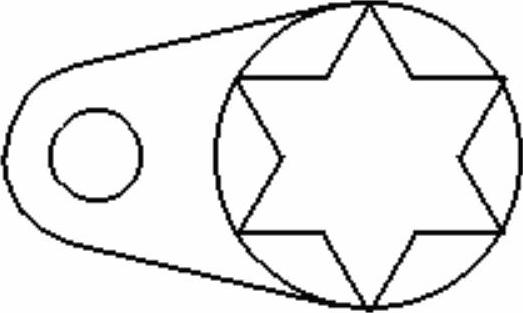

图4-40 快速裁剪的图形结果

(www.chuimin.cn)

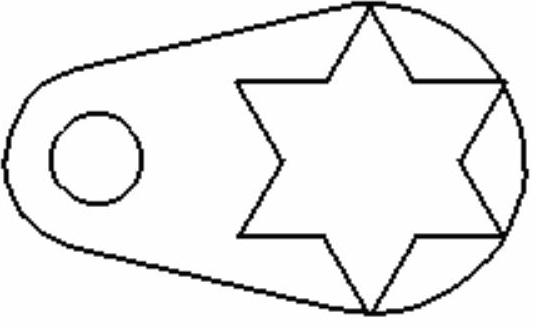

图4-41 快速裁剪练习结果

2.拾取边界裁剪

如果图形具有较为复杂的相交关系，可采用“拾取边界裁剪”方式对曲线进行相关的裁剪操作。采用此方式可以在选定边界的情况下对一系列的曲线进行精确地裁剪。在边界复杂的制图场合下，拾取边界裁剪将会比快速裁剪节省计算边界的时间，执行速度较快。当然，多种裁剪方式结合应用，才能够使设计真正变得得心应手。

【课堂范例】：拾取边界裁剪练习

1）打开位于随书光盘“CH4”文件夹中的“BC_拾取边界裁剪练习.exb”文件，该文件中存在着的原始图形如图4-42所示。

2）在“修改”面板中单击（裁剪）按钮。

3）在立即菜单的“1.”中选择“拾取边界”选项。

4）使用鼠标拾取图4-43所示的两条相切直线作为剪刀线，右击确定。

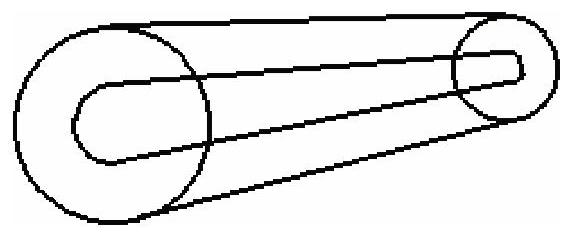

图4-42 原始图形

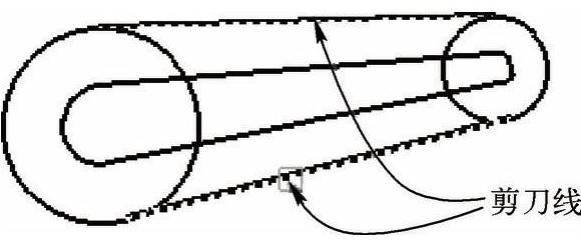

图4-43 拾取剪刀线

5）使用鼠标拾取要裁剪的曲线如图4-44所示。

6）右击，结束边界裁剪操作。完成的裁剪效果如图4-45所示。

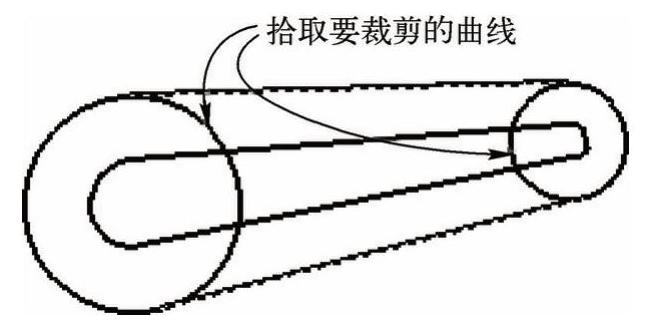

图4-44 拾取要裁剪的曲线

图4-45 完成的裁剪效果

3.批量裁剪

批量裁剪的一般方法及步骤如下。

1）在“修改”面板中单击（裁剪）按钮。

2）在立即菜单的“1.”中选择“批量裁剪”选项。

3）拾取剪刀链。所拾取的剪刀链可以是一条曲线（包含多段线），也可以是首尾相切的多条曲线。

4）使用窗口方式拾取要裁剪的曲线，拾取完成后单击鼠标右键确认。

5）选择要裁剪的方向，从而完成裁剪操作。

批量裁剪的示例如图4-46所示，矩形作为剪刀链，要裁剪的为3条直线，将裁减方向设定为朝向矩形外侧。

图4-46 批量裁剪的示例
