阵列是经常使用的重要操作，它可以通过一次操作同时创建若干个相同类型的图形。在CAXA电子图板中，阵列的方式包括“矩形阵列”“圆形阵列”和“曲线阵列”这3种。

1.矩形阵列

可以对拾取到的图形按照矩形阵列的方式进行阵列复制。矩形阵列的一般方法及步骤如下。

1）在“修改”面板中单击（阵列）按钮。

2）在立即菜单中的“1.”选项列表框中选择“矩形阵列”，如图4-25所示。

图4-25 “矩形阵列”立即菜单

3）当前“矩形阵列”的立即菜单给出了矩形阵列的默认行数、行间距、列数、列间距和旋转角。其中行间距和列间距是指阵列后各元素基点之间的相应间距，旋转角是指与X轴正方向的夹角。用户可以根据实际设计情况来修改这些值。

4）拾取要阵列的曲线图形，右击确认，完成矩形阵列。

【课堂范例】：矩形阵列范例

新建一个使用模板名为“BLANK”的系统模板的工程图文档，以坐标原点为圆心绘制一个直径为“10”的圆，接着创建该圆的矩形阵列，要求该矩形阵列的行数为“3”，行间距为“20”，列数为“5”，列间距为“25”，旋转角为“15°”，完成的矩形阵列效果如图4-26所示。

图4-26 矩形阵列练习范例结果

2.圆形阵列

可以对所选图形以指定的基点作为圆心进行圆形阵列复制。创建圆形阵列的一般步骤和方法如下。

1）在“修改”面板中单击（阵列）按钮。

2）在立即菜单中的“1.”下拉列表框中选择“圆形阵列”，如图4-27所示。

图4-27 “圆形阵列”立即菜单

3）在“2.”下拉列表框中可以选取“旋转”选项或“不旋转”选项。当选择“旋转”选项时，在阵列时自动对图形进行旋转。

4）在“3.”下拉列表框中可以选取“均布”选项或“给定夹角”选项。当选择“均布”选项时，系统将根据均布份数（包括用户拾取的图形）自动计算各插入点的位置，且各点之间夹角相等，各阵列图形均匀地排列在同一个圆周上。

如果在“3.”下拉列表框中选择“给定夹角”选项，需要分别设置相邻夹角和阵列填角，如图4-28所示。所谓的阵列填角是指从拾取的图形对象所在位置处开始，绕中心点逆时针方向转过的角度。图中的设置表示系统用“给定夹角”的方式进行圆形阵列，各相邻图形之间的夹角为“30°”，阵列填角为“270°”。以“给定夹角”方式创建的圆形阵列示例效果如图4-29所示。

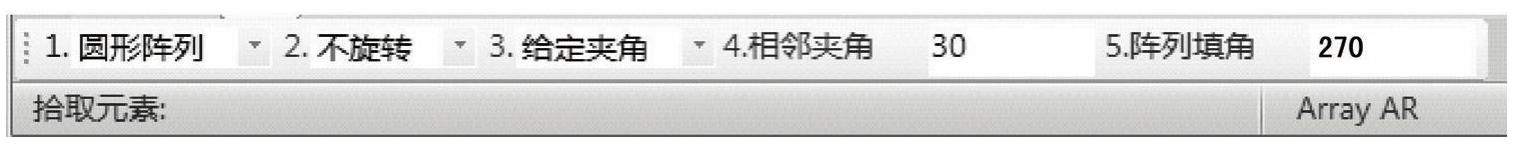

图4-28 “给定夹角”的圆形阵列立即菜单设置

5）在系统提示下进行相关的操作，如拾取添加、指定中心点和指定基点。

【课堂范例】：进行“均布”方式的圆形阵列操作练习

1）打开位于随书光盘“CH4”文件夹中的“BC_圆形阵列练习.exb”文件，该文件中存在着的原始图形如图4-30所示。(www.chuimin.cn)

2）在“修改”面板中单击（阵列）按钮。

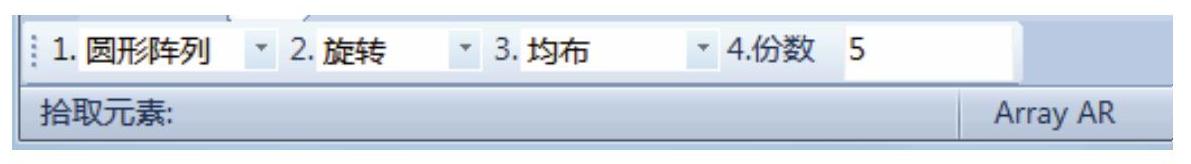

3）在立即菜单中的设置为“1.圆形阵列”“2.旋转”和“3.均布”，并设置“4.份数”为“5”。

4）使用鼠标拾取以粗实线表示的圆，右击确认。

5）使用鼠标拾取坐标原点作为中心点，也可以通过键盘输入“0，0”并按<Enter>键。完成的“均布”方式的圆形阵列效果如图4-31所示。

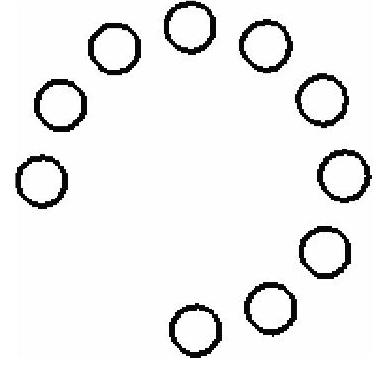

图4-29 “给定夹角”的圆形阵列

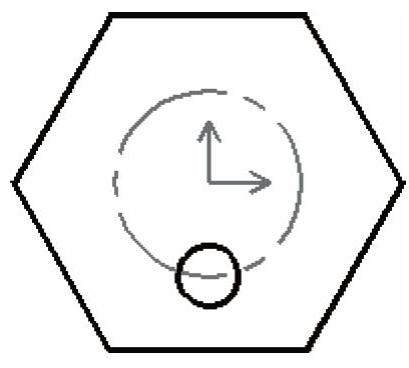

图4-30 原始图形

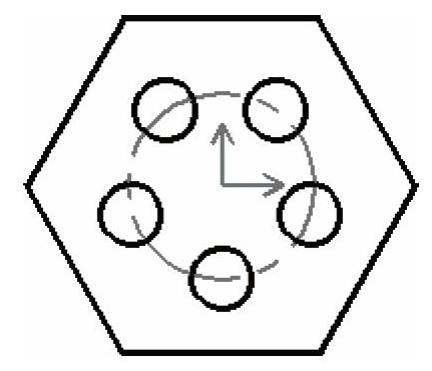

图4-31 “均布”方式的圆形阵列

3.曲线阵列

曲线阵列也是很实用的，它是在一条或多条首尾相连的曲线上生成均布的图形选择集，阵列成员的姿态是否相同取决于“旋转”/“不旋转”选项。创建曲线阵列的一般方法和步骤如下。

1）在“修改”面板中单击（阵列）按钮。

2）在立即菜单中的“1.”下拉列表框中选择“曲线阵列”，如图4-32所示。从该图中可以看出，通过立即菜单可以设置曲线阵列的曲线拾取方式、是否旋转以及阵列份数。其中，在“2.”下拉列表框中可供切换的选项有“单个拾取母线”“链拾取母线”和“指定母线”；在“3.”下拉列表框中可供切换的选项包括“旋转”和“不旋转”；在“4.”文本框中设置阵列份数。

图4-32 选择“曲线阵列”时的立即菜单

知识点拨：对于“单个拾取母线”，可拾取的曲线类型包括直线、圆、圆弧、样条、椭圆和多段线；对于“链拾取母线”，链中只能有直线、圆弧或样条。当“单个拾取母线”时，阵列从母线的端点处开始。当“链拾取母线”时，阵列从鼠标单击到的那根曲线的端点开始。如果母线不闭合，那么母线的两个端点均生成新选择集，新选择集的份数不变。

3）对于“不旋转”方式而言（以设置“单个拾取母线”为例），首先拾取一个选择集A，接着确定基点，然后选择母线，即可在母线上生成均布的、与原选择集A结构相同、姿态相同但位置不同的多个选择集，其典型示例如图4-33所示。

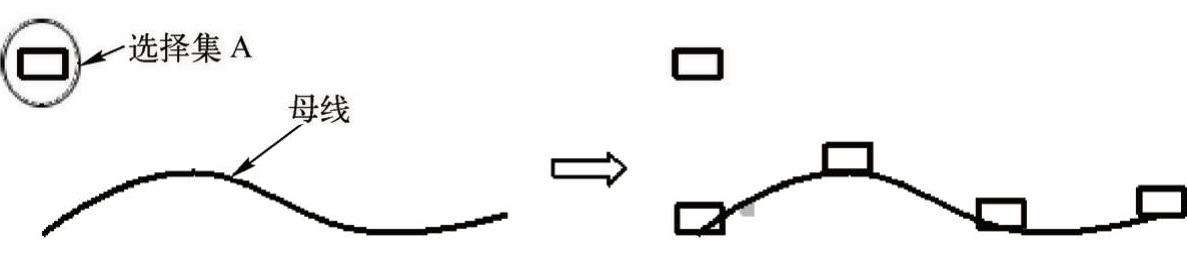

图4-33 “不旋转”方式的曲线阵列示例

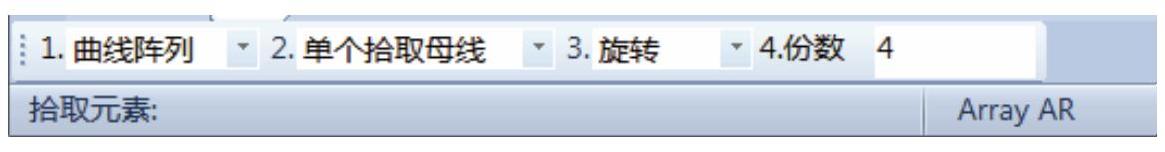

对于“旋转”方式而言（以设置“单个拾取母线”为例），首先拾取选择集B，接着确定基点，然后选择母线，并确定生成方向，完成的曲线阵列结果是在母线上生成了均布的、与原选择集B结构相同、但姿态与位置不同的多个选择集。例如，在某曲线阵列中，立即菜单设置为“曲线阵列”“单个拾取母线”“旋转”份数为“4”，完成的该曲线阵列结果如图4-34所示。

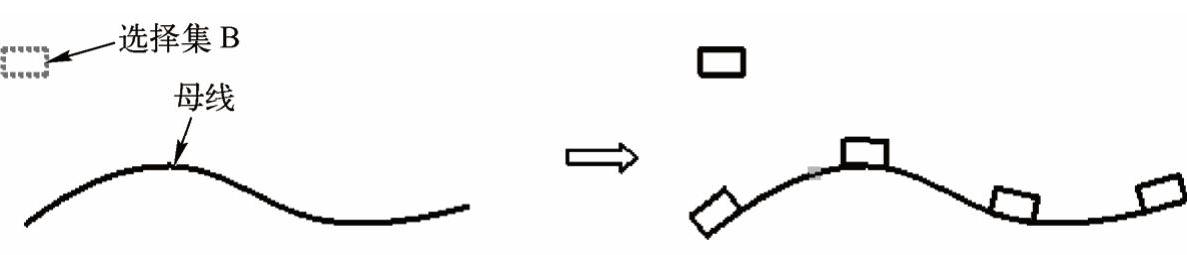

图4-34 “旋转”方式的曲线阵列示例

【课堂范例】：曲线阵列范例

在位于随书光盘的“CH4”文件夹中提供了相应的用于曲线阵列的练习文件“BC_曲线阵列练习.exb”，用户可以利用该文件练习创建旋转的或不旋转的曲线阵列。
