要绘制的图形如图3-110所示。在该实例中主要应用到“多段线”“圆”“矩形”“等距线”和“中心线”等绘制命令。

（1）绘制轮廓线

1）新建一个使用系统模板“BLANK”的工程图文档，在功能区的“基本绘图”面板中单击（多段线）按钮。

2）在“多段线”立即菜单中的设置如图3-111所示。

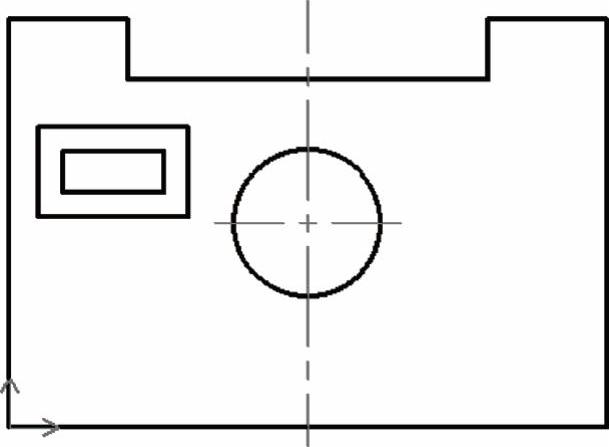

图3-110 要绘制的图形

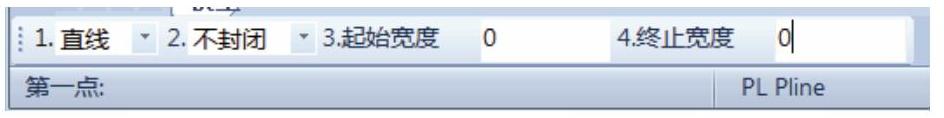

图3-111 在“多段线”立即菜单中的设置

3）使用键盘输入第一点的坐标为（0，0），按<Enter>键确认。

4）继续使用键盘依次输入其他点，这些点的坐标依次是（100，0）、（100，68）、（80，68）、（80，58）、（20，58）、（20，68）、（0，68）和（0，0）。

知识点拨：可以在状态栏中启用正交模式，那么在绘制下一条直线时可以先使用鼠标确定下一条直线的生成方向，然后输入直线长度，按<Enter>键即可绘制这一段直线。

5）右击结束多段线的绘制，绘制的多段线如图3-112所示。

（2）绘制圆

1）在“基本绘图”面板中单击（圆）按钮。

2）在“圆”立即菜单中设置图3-113所示的选项及参数。

3）使用键盘输入圆心点的坐标为（50，34）。

4）使用键盘输入半径为“12.5”。

5）右击结束圆的绘制。绘制的圆如图3-114所示。

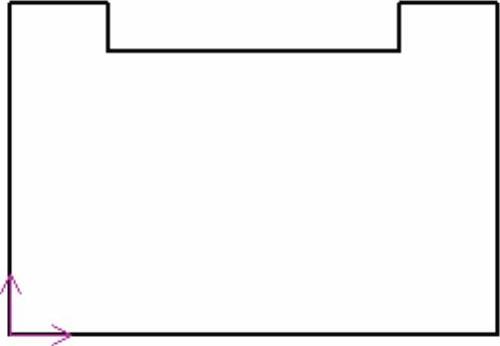

图3-112 绘制的多段线

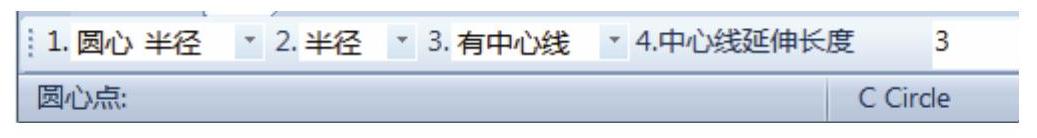

图3-113 “圆”立即菜单的设置

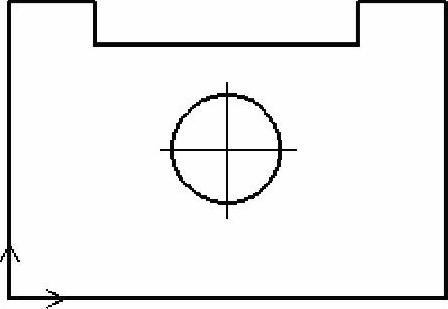

图3-114 绘制的圆

（3）绘制矩形

1）在“基本绘图”面板中单击（矩形）按钮。

2）在“矩形”立即菜单中设置的选项及参数如图3-115所示。

3）输入定位点的坐标为（5，50）。

完成绘制的矩形如图3-116所示。(www.chuimin.cn)

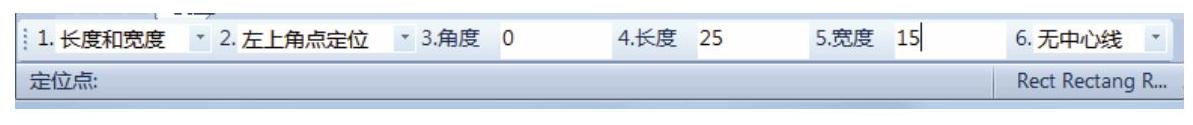

图3-115 “矩形”立即菜单的设置

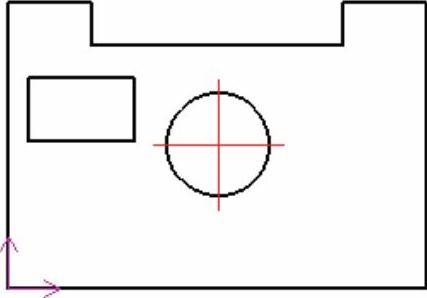

图3-116 绘制的矩形

（4）绘制等距线

1）在“修改”面板中单击（等距线）按钮。

2）在“等距线”立即菜单中设置图3-117所示的选项和参数。

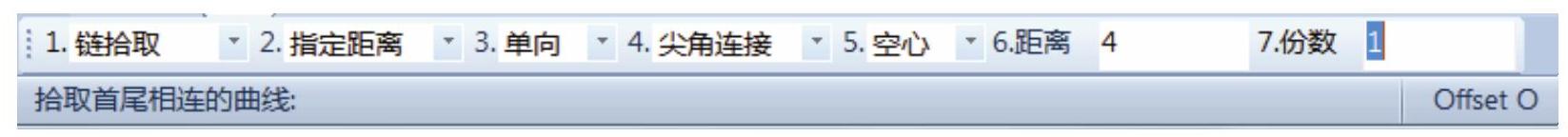

图3-117 在“等距线”立即菜单中的设置

3）使用鼠标拾取矩形。

4）在“请拾取所需的方向”提示下单击矩形内部区域一点，如图3-118所示。

5）右击结束等距线操作。完成等距线的图形效果如图3-119所示。

图3-118 设置所需的方向

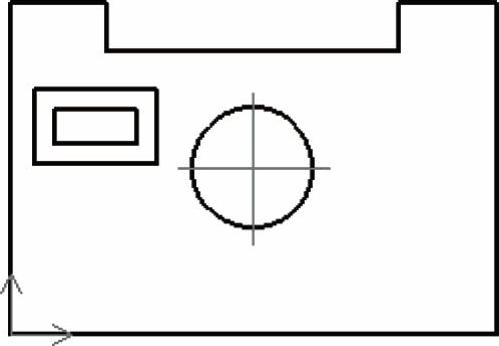

图3-119 绘制等距线

（5）绘制中心线

1）在“基本绘图”面板中单击（中心线）按钮。

2）在“中心线”立即菜单中设置图3-120所示的选项和参数。

3）在系统提示下分别单击图3-121所示的轮廓线段1和轮廓线段2。

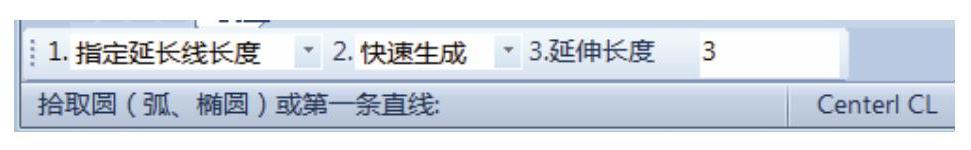

图3-120 “中心线”立即菜单中的设置

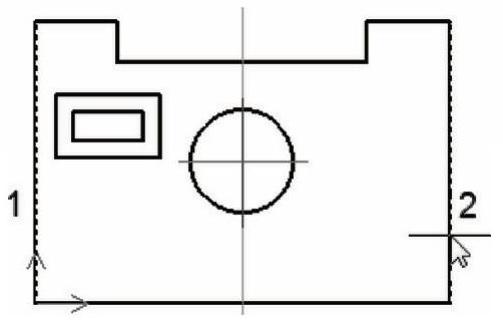

图3-121 选择两条直线

4）单击右键确认。

可以以框选方式选择圆的竖直中心线，按<Delete>键将其删除。最终完成的图形如图3-122所示。

图3-122 完成的图形
