绘制椭圆的方法及实例介绍

2023-11-23 理论教育版权反馈

【摘要】：绘制椭圆的方式包括“给定长短轴”“轴上两点”和“中心点_起点”。下面结合实例介绍如何使用这些方式绘制椭圆。3）在立即菜单中设置“2.长半轴”“3.短半轴”“4.旋转角”“5.起始角”和“6.终止角”等参数，如图3-57所示。1）在“高级绘图”面板中单击（椭圆）按钮。图3-60 绘制的椭圆（一）图3-61 绘制的椭圆（二）

绘制椭圆的方式包括“给定长短轴”“轴上两点”和“中心点_起点”。下面结合实例介绍如何使用这些方式绘制椭圆。

1.“给定长短轴”方式

采用“给定长短轴”方式绘制椭圆的方法和步骤如下。

1）在“高级绘图”面板中单击（椭圆）按钮。

2）在立即菜单“1.”中选择“给定长短轴”选项。

3）在立即菜单中设置“2.长半轴”“3.短半轴”“4.旋转角”“5.起始角”和“6.终止角”等参数，如图3-57所示。

图3-57 “椭圆”的立即菜单

4）在“基准点：”的提示下输入基准点的坐标为（256，0），按<Enter>键确认后完成椭圆绘制。如图3-58所示。

知识点拨：如果在椭圆绘制的立即菜单中设置椭圆的起始角为“0”，终止角为“270”，那么绘制的椭圆弧如图3-59所示。

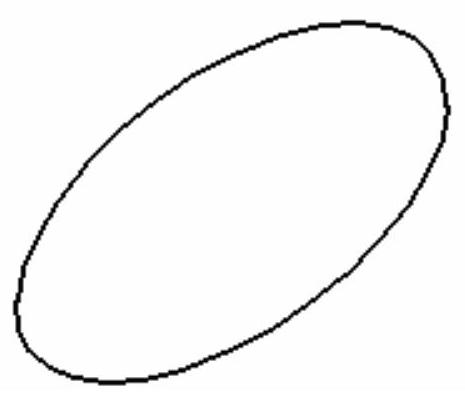

图3-58 绘制完成的椭圆

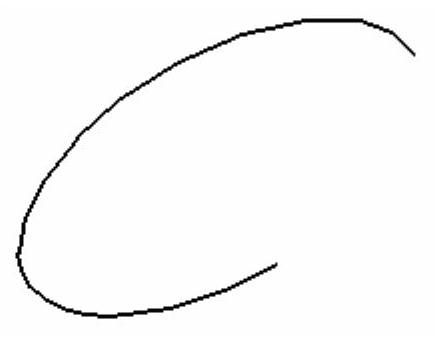

图3-59 绘制一段椭圆弧

2.“轴上两点”方式

采用“轴上两点”方式绘制椭圆的方法和步骤如下。

1）在“高级绘图”面板中单击（椭圆）按钮。(www.chuimin.cn)

2）在立即菜单“1.”中选择“轴上两点”选项。

3）输入轴上第一点的坐标为（299，0），接着输入轴上第二点的坐标为（500，0）。

4）输入另一半轴的长度为“60”。完成绘制的椭圆如图3-60所示。

3.“中心点_起点”方式

采用“中心点_起点”方式绘制椭圆的方法和步骤如下。

1）在“高级绘图”面板中单击（椭圆）按钮。

2）在立即菜单“1.”中选择“中心点_起点”选项。

3）在“中心点”提示下使用键盘输入“300，200”，按<Enter>键。

4）在“起点”提示下使用键盘输入“360，118”，按<Enter>键。

5）在“另一半轴的长度”提示下使用键盘输入“200”，按<Enter>键。

使用“中心点_起点”方式绘制的椭圆效果如图3-61所示。

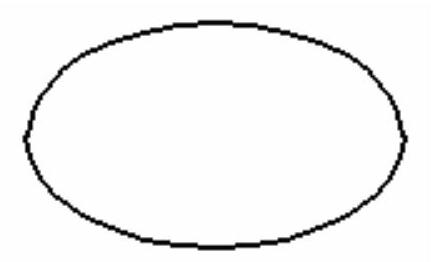

图3-60 绘制的椭圆（一）

图3-61 绘制的椭圆（二）
