CAXA电子图板2015：绘制点的方法及示例
【摘要】：绘制点包括两种典型情形，即在屏幕指定位置处绘制一个孤立的点，或者在曲线上创建等分点和等距点。图3-51 绘制点的立即菜单●选择“孤立点”选项，则可以使用光标在绘图区拾取点，或通过键盘直接输入点坐标。当选择“两点确定弧长”方式时，在“3.等分数”文本框中输入等分份数，接着在系统提示下依次拾取要在其上创建等距点的曲线、起始点、等弧长点，即在该曲线上绘制出等弧长点。图3-53 在圆弧上绘制等弧长点的示例
绘制点包括两种典型情形，即在屏幕指定位置处绘制一个孤立的点，或者在曲线上创建等分点和等距点。在绘制点之前应先定制好当前点样式。
绘制点的典型方法和步骤如下。
1）在功能区“常用”选项卡的“高级绘图”面板中单击
（点）按钮。
2）在立即菜单中打开“1.”下拉列表框，从该下拉列表框中可以选择“孤立点”选项、“等分点”选项或“等距点”选项，如图3-51所示。
3）根据设计需求，执行以下操作之一。
图3-51 绘制点的立即菜单
●选择“孤立点”选项，则可以使用光标在绘图区拾取点，或通过键盘直接输入点坐标。在一些设计场合可利用工具点菜单，捕捉端点、中点、圆心点等特征点来绘制一个孤立点，可以连续绘制其他孤立点。(www.chuimin.cn)
●选择“等分点”选项，接着在立即菜单“2.等分数”的文本框中输入等分数，然后拾取要在其上创建等分点的曲线并右击，则在该曲线上创建出等分点。创建等分点的示例如图3-52所示。
图3-52 创建等分点的示例
a）在立即菜单中操作 b）选择要等分的曲线
●选择“等距点”选项，此时单击“2.”下拉列表框，可以在“指定弧长”方式和“两点确定弧长”方式之间切换。当选择“指定弧长”方式时，需要在“3.弧长”文本框中设定每段弧的长度，在“4.等分数”文本框中设定等分份数。然后拾取要等分的曲线，并在系统提示下分别拾取起始点、等分方向，从而在所选的曲线上绘制出等弧长点。当选择“两点确定弧长”方式时，在“3.等分数”文本框中输入等分份数，接着在系统提示下依次拾取要在其上创建等距点的曲线、起始点、等弧长点（可输入弧长），即在该曲线上绘制出等弧长点。在圆弧上绘制等弧长点的示例如图3-53所示。

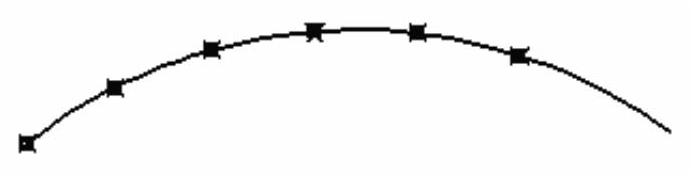

图3-53 在圆弧上绘制等弧长点的示例
