在工程制图中，时常需要绘制剖面线来表示零件的剖切结果。绘制剖面线主要有两种方式，一种是通过拾取点绘制剖面线，另一种则是通过拾取边界绘制剖面线。下面结合典型的操作实例来介绍这两种绘制剖面线的方法。

1.通过拾取点绘制剖面线

1）在“基本绘图”面板中单击（剖面线）按钮。

2）在立即菜单“1.”中选择“拾取点”选项。

3）在立即菜单“2.”中选择“不选择剖面图案”，以按默认图案生成；在立即菜单“3.”中选择“非独立”或“独立”选项，并分别设置“4.比例”“5.角度”和“6.间距错开”等数值，如图3-44所示。

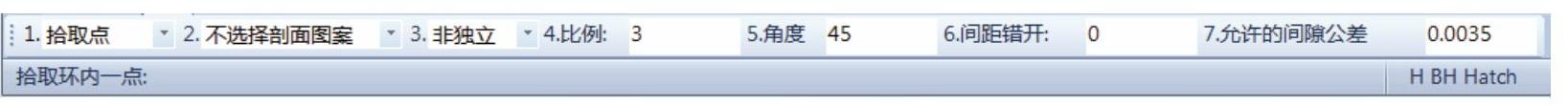

图3-44 立即菜单中的设置

4）使用鼠标左键在封闭环内拾取一点，系统会自动默认从拾取点开始并从右向左搜索最小的封闭内环，右击，从而在该封闭环内按照立即菜单中设定参数绘制出一组剖面线。

如果在一组封闭环内还有一组封闭环，那么在拾取环内点时要注意拾取位置。拾取点位置不同，则绘制的剖面线区域也会有所不同。

下面是一个通过拾取点绘制剖面线的范例。未绘制剖面线之前的图形如图3-45a所示（随书光盘提供了配套练习文件“绘制剖面线范例.exb”）。

1）在功能区“常用”选项卡的“基本绘图”面板中单击（剖面线）按钮。

2）在立即菜单中设置“1.拾取点”“2.不选择剖面图案”“3.非独立”“4.比例”数值为“5”，“5.角度”数值为“135”，“6.间距错开”数值为“0”，并接受默认的允许间隙公差。

3）在“拾取环内一点”提示下依次在图3-45b所示的区域1、2、3和4中单击。

4）右击，绘制的剖面线如图3-45c所示。

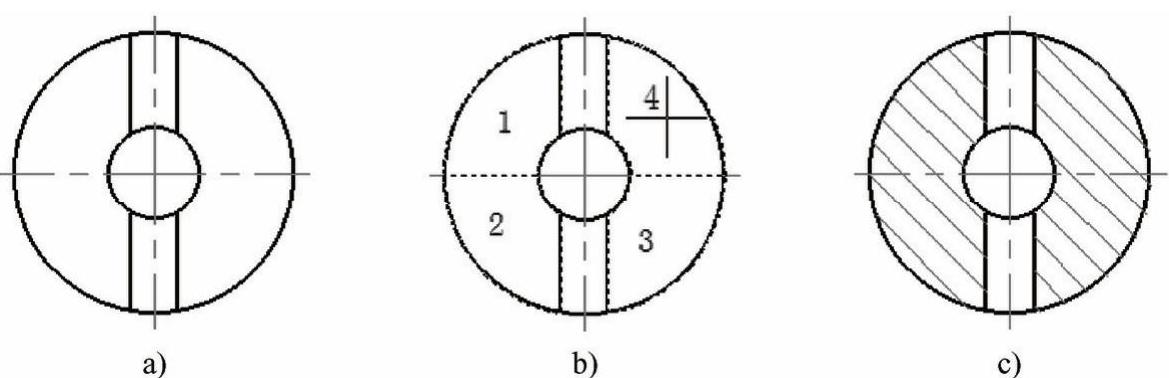

图3-45 通过拾取点绘制剖面线的范例

a）未绘制剖面线 b）拾取环内点 c）绘制的剖面线

在执行“剖面线”命令的过程中，可以在立即菜单的“2.”中单击，切换选中“选择剖面图案”选项，接着拾取环内一点，右击确认后系统弹出图3-46所示的“剖面图案”对话框。在该对话框中可以从图案列表中选择剖面线图案，并设置剖面线的“比例”“旋转角”和“间距错开”等参数。(www.chuimin.cn)

在“剖面图案”对话框中单击“高级浏览”按钮，打开图3-47所示的“浏览剖面图案”对话框，从该对话框的“剖面图案”列表中可以很直观地选择所需要的一种剖面图案。

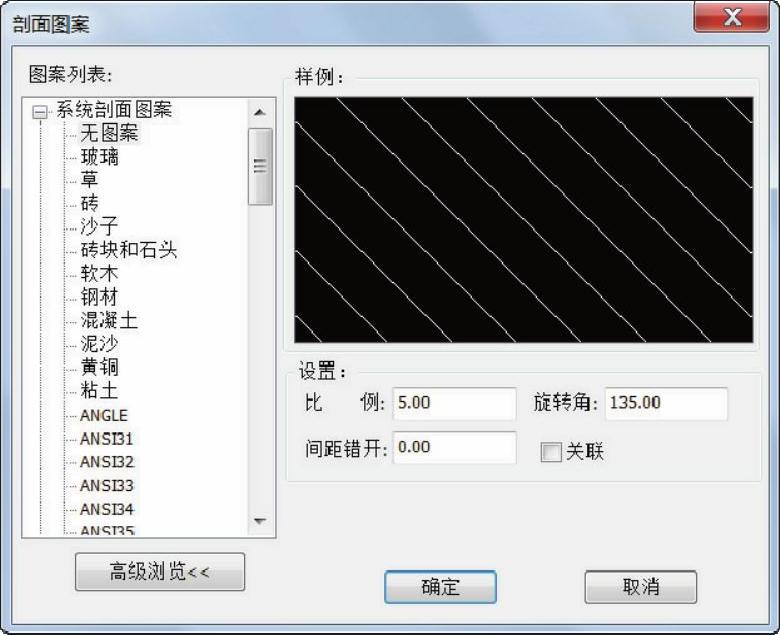

图3-46 “剖面图案”对话框

图3-47 “浏览剖面图案”对话框

2.通过拾取边界绘制剖面线

“拾取边界”方式根据拾取到的曲线搜索环来创建剖面线。

1）在“基本绘图”面板中单击（剖面线）按钮。

2）在立即菜单“1.”中选择“拾取边界”选项。

3）确定剖面图案及参数。例如，设置“2.不选择剖面图案”，并分别设置“3.比例”“4.角度”和“5.间距错开”参数值。

4）通过鼠标拾取构成封闭环的若干条曲线，如图3-48所示。在拾取边界时，既可以单个拾取每一条曲线，也可以使用窗口快速拾取。

5）右击确认，完成剖面线绘制，如图3-49所示。

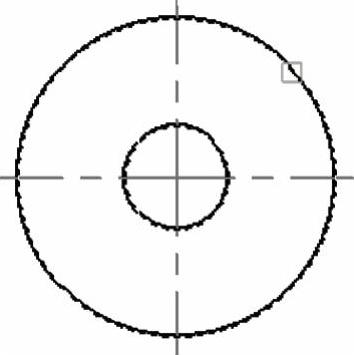

图3-48 拾取边界曲线

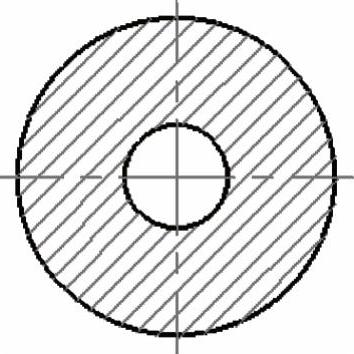

图3-49 绘制剖面线

需要注意的是，所拾取的曲线必须是互不相交的封闭环，否则无法生成剖面线。如果碰到拾取边界曲线不能生成互不相交的、封闭的环的情况，那么应该改为采用拾取点的方式绘制剖面线。
