在CAXA电子图板中绘制圆弧是比较灵活的。绘制圆弧的方式包括“三点圆弧”“圆心_起点_圆心角”“两点_半径”“圆心_半径_起终角”“起点_终点_圆心角”和“起点_半径_起终角”。

1.“三点圆弧”方式

使用“三点圆弧”方式绘制圆弧其实就是分别指定3个有效点，以第一点为起点，第二点决定圆弧的位置和方向，第三点为圆弧的终点，如图3-26所示。使用该方式绘制圆弧的典型操作步骤如下。

1）在“基本绘图”面板中单击（圆弧）按钮。

2）单击立即菜单“1.”，从中选择“三点圆弧”选项，如图3-27所示。

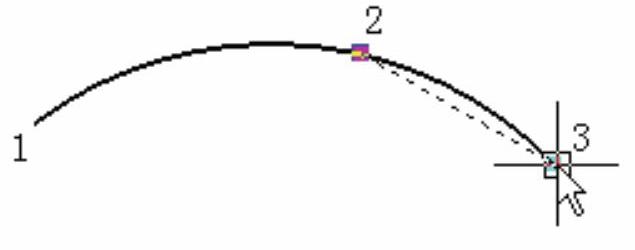

图3-26 三点圆弧

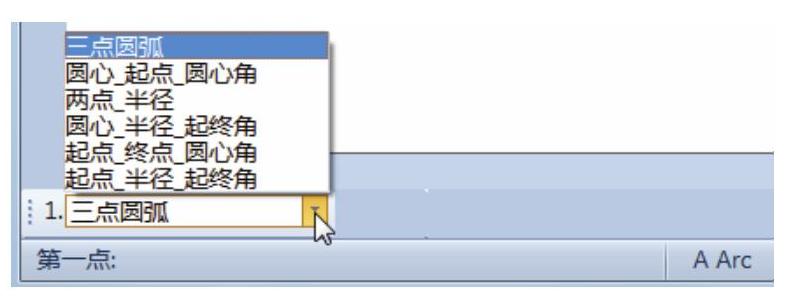

图3-27 选择“三点圆弧”

3）在系统提示下分别指定第一点和第二点，此时移动光标可以动态显示一条经过上述两点和当前光标位置的圆弧，确定第三点后即可完成一条圆弧。

用户也可以在“基本绘图”面板中单击（圆弧：三点）按钮，接着分别指定3个点即可绘制一条圆弧。

2.“圆心_起点_圆心角”方式

“圆心_起点_圆心角”方式是通过分别指定圆心、起点和圆心角来绘制圆弧，其典型操作步骤如下。

1）在“基本绘图”面板中单击（圆弧）按钮。

2）单击立即菜单“1.”，从中选择“圆心_起点_圆心角”选项。

3)在系统提示下指定一点作为圆心，接着指定一点作为圆弧起点，然后在“圆心角或终点”提示下输入圆心角数值或终点来完成圆弧，如图3-28所示。圆心角可以通过移动光标来定义。

用户也可以在“基本绘图”面板中单击（圆弧：圆心、起点、圆心角）按钮，接着依次指定圆心点和起点，然后再指定圆心角或终点即可绘制一段圆弧。

3.“两点半径”方式

“两点半径”方式可通过指定两点及圆弧半径绘制一个圆弧。采用该方式绘制圆弧的典型操作步骤如下。

1）在“基本绘图”面板中单击（圆弧）按钮。

2）单击立即菜单“1.”，从中选择“两点_半径”选项。

3）在系统提示下分别指定第一点和第二点，然后在“第三点（半径）”的提示下输入一个半径值，则系统根据十字光标当前的位置判断圆弧的绘制方向，即十字光标当前位置处在第一点和第二点所在线段的哪一侧，那么圆弧就绘制在哪一侧，如图3-29所示。

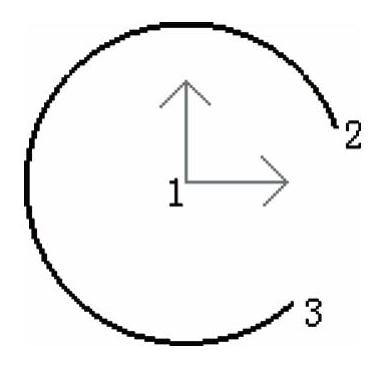

图3-28 使用“圆心_起点_圆心角”绘制圆弧

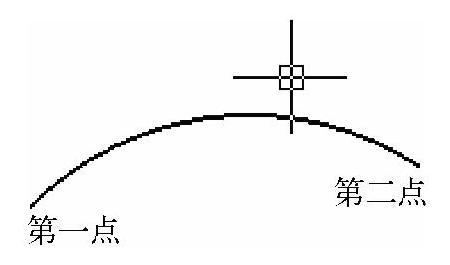

图3-29 “两点_半径”绘制示例

如果在指定两点后移动光标，则在绘图区会出现一段由输入的两点和光标所在位置形成的3点动态圆弧，单击则间接确定半径来完成圆弧绘制。在“基本绘图”面板中也提供有专门的（圆弧：两点、半径）按钮。(www.chuimin.cn)

4.“圆心_半径_起终角”方式

“圆心_半径_起终角”方式是通过指定圆心、半径和起终角来绘制圆弧的。要注意起始角和终止角均是从X方向开始的，逆时针方向为正，顺时针方向为负。采用该方式绘制圆弧的典型操作步骤如下。

1）在“基本绘图”面板中单击（圆弧）按钮，接着单击立即菜单“1.”，从中选择“圆心_半径_起终角”选项。该操作等同于在“基本绘图”面板中单击（圆弧：圆心、半径、起终角）按钮。

2）单击立即菜单“2.半径”，输入半径实数。

3）单击立即菜单“3.起始角”，输入起始角度，其范围为（-360，360）。

4）单击立即菜单“4.终止角”，输入终止角度，其范围为（-360，360）。

5）在系统提示下输入圆心点即可绘制一段圆弧。

5.“起点_半径_起终角”方式

“起点_半径_起终角”方式可通过指定起点、半径和起终角来绘制圆弧。典型的操作步骤如下。

1）在“基本绘图”面板中单击（圆弧）按钮。

2）单击立即菜单“1.”，从中选择“起点_半径_起终角”选项。

3）单击立即菜单“2.半径”，在其文本框中输入半径值。

4）分别单击立即菜单“3.起始角”和“4.终止角”，根据制图需要分别设定起始角度和终止角度。

5）在系统提示下指定圆弧起点，从而完成一段圆弧。

用户也可以在“基本绘图”面板中单击（圆弧：起点、半径、起终角）按钮，接着指定半径值、起始角和终止角，然后指定圆弧起点即可绘制一段圆弧。

6.“起点_终点_圆心角”方式

“起点_终点_圆心角”方式是指通过指定起始点、终点和圆心角来绘制圆弧，典型的操作步骤如下。

1）在“基本绘图”面板中单击（圆弧）按钮。

2）单击立即菜单“1.”，从中选择“起点_终点_圆心角”选项。

3）单击立即菜单“2.圆心角”，在其文本框中输入圆心角的数值，其范围为（-360，360）。

知识点拨：如果输入的圆心角为负值，那么表示从起点到终点按照顺时针方向绘制圆弧；如果输入的圆心角为正值，那么表示从起点到终点按照逆时针方向绘制圆弧。

4）根据系统提示分别输入起点和终点，从而完成绘制一段圆弧。

使用“起点_终点_圆心角”方式绘制圆弧的操作图解如图3-30所示。用户也可以直接使用（圆弧：起点、终点、圆心角）按钮创建圆弧。

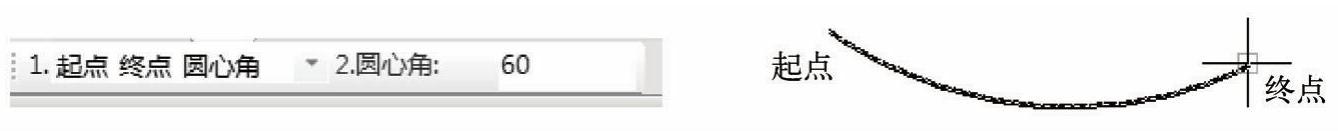

图3-30 使用“起点_终点_圆心角”方式绘制圆弧的操作图解
