绘制圆的方式也有多种，包括“圆心_半径”方式、“两点”方式、“三点”方式和“两点_半径”方式。

1.“圆心_半径”方式

可以根据已知圆心和半径来绘制一个圆或多个同心的圆。

1）在“基本绘图”面板中单击（圆）按钮。

2）单击立即菜单“1.”，从该菜单列表框中选择“圆心_半径”选项，如图3-20所示。

3）单击立即菜单“2.”，可以在“直径”选项和“半径”选项之间切换。

4）单击立即菜单“3.”，可以在“无中心线”选项和“有中心线”选项之间切换。如果选择“有中心线”选项，还需设置中心线延伸长度，如图3-21所示。

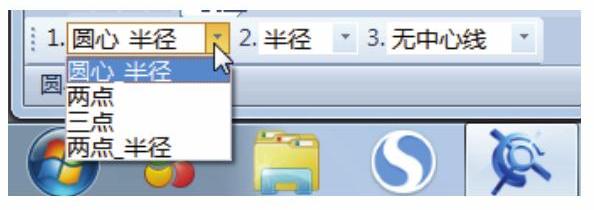

图3-20 选择“圆心_半径”选项

图3-21 设置有中心线

5）在系统提示下指定圆心点，接着输入半径（直径）或圆上一点，从而绘制一个圆，如图3-22所示。可以继续指定半径（直径）或圆上一点来绘制圆，后续圆默认为同心圆，如图3-23所示。

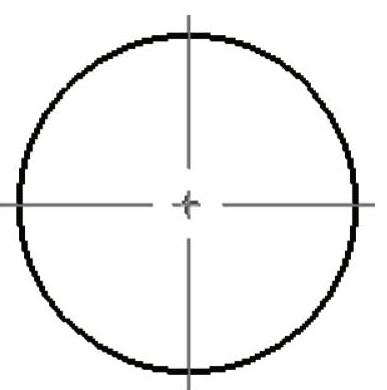

图3-22 绘制一个圆（有中心线）

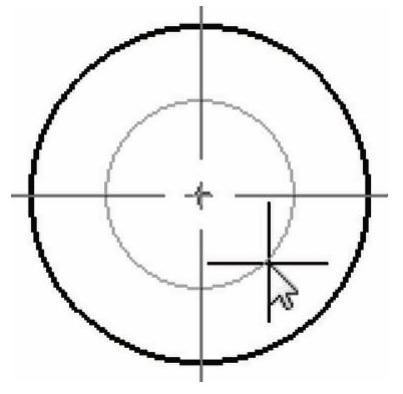

图3-23 绘制同心圆

2.“两点”方式

可以通过两个已知点绘制圆，这两个已知点定义了圆的直径。

1）在“基本绘图”面板中单击（圆）按钮。

2）单击立即菜单“1.”，从该菜单列表框中选择“两点”选项。(www.chuimin.cn)

3）单击立即菜单“2.”，可以在“有中心线”和“无中心线”选项之间切换。如果切换为“有中心线”选项，那么还需要设置中心线延伸长度。

4）按系统提示要求分别输入第一点和第二点，如图3-24所示，从而绘制一个圆。

3.“三点”方式

可以通过指定3个点来绘制一个圆，其方法和步骤如下。

1）在“基本绘图”面板中单击（圆）按钮。

2）单击立即菜单“1.”，从该菜单列表框中选择“三点”选项。

3）单击立即菜单“2.”，可以在“有中心线”和“无中心线”选项之间切换。如果切换为“有中心线”选项，那么还需要设置中心线延伸长度。

4）按系统提示要求分别输入第一点、第二点和第三点，从而绘制一个圆，如图3-25所示。

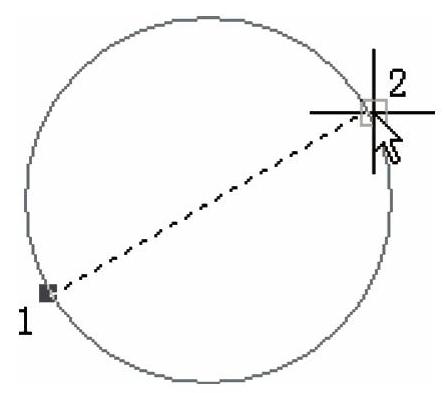

图3-24 通过两点绘制一个圆

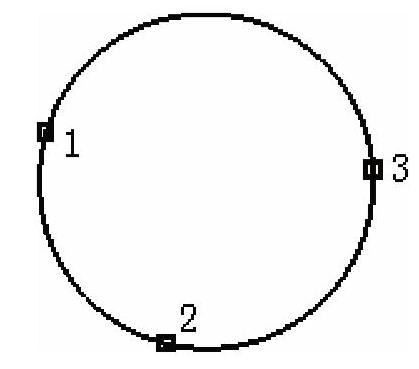

图3-25 通过3点绘制圆

4.“两点_半径”方式

可以过两个已知点和给定半径绘制一个圆，其方法和步骤如下。

1）在“基本绘图”面板中单击（圆）按钮。

2）单击立即菜单“1.”，从该菜单列表框中选择“两点_半径”选项。

3）单击立即菜单“2.”，可以在“有中心线”和“无中心线”选项之间切换。如果切换为“有中心线”选项，那么需要设置中心线延伸长度。

4）根据系统提示分别输入第一点和第二点，然后在“第三点或半径”提示下指定第三点或者利用键盘输入一个半径值，从而绘制一个圆。

在功能区“常用”选项卡的“基本绘图”面板中还提供有（圆心、半径）按钮、（两点）按钮、（三点）按钮和（两点、半径）按钮等绘制圆的工具按钮，使用这些工具按钮可以省去在立即菜单中指定绘制圆的方法选项（即“圆心_半径”“两点”“三点”或“两点_半径”）。
