要绘制直线，首先想到的思路是两点确定一条直线。为了绘制各种情形下的直线，CAXA电子图板提供了直线的多种绘制方式，包括“两点线”“角度线”“角等分线”“切线/法线”和“等分线”，如图3-2所示。

1.两点线

可以在屏幕上通过指定两点绘制一条直线段，还可以按照给定的连续条件绘制连续的直线段。

使用“两点线”绘制直线的方法和步骤如下。

图3-2 绘制直线的几种方式

1）在功能区“常用”选项卡的“基本绘图”面板中单击（直线）按钮。

2）单击立即菜单“1.”，弹出一个选项菜单，从中选择“两点线”选项。

3）单击立即菜单“2.”，则该列表框中的选项在“连续”和“单根”之间切换。

●“连续”：将绘制相互连接的直线段，前一根直线段的终点为下一根直线段的起点。

●“单根”：每次绘制的直线段相互独立，互不相关。

4）在状态栏中单击“正交”按钮，从而在非正交模式和正交模式之间切换。

●非正交：绘制自由的平面直线，在非正交情况下，第一点和第二点均可以为3种类型的点，即切点、垂足点和其他点（工具点菜单中所列出来的点）。

●正交：将绘制具有正交关系的直线段（简称为正交线段）。此正交线段与坐标轴平行。按<F8>键可以快速在正交和非正交模式之间切换。采用正交模式时，可以通过输入坐标值或直接输入距离确定直线的后续点。

5）在系统提示下使用鼠标指定两个点，则完成绘制一条直线。在需要精确制图的时候，则采用键盘输入两个点的坐标或相应距离。

6）可以继续绘制直线。若右击则结束该命令操作。

在图3-3所示的示例中，左边绘制的为连续直线段（可采用正交模式绘制），绘制时依次单击点1、2、3、4、5、6、7和8；右侧绘制的为两根非正交直线。

在采用“两点线”方式绘制直线时，巧用工具点菜单，可以绘制出多种特殊关系的直线，如绘制两个圆的公切线。下面是一个典型操作实例。

1）假设在绘图区已经绘制好两个圆，如图3-4所示。接着在“基本绘图”面板中单击（直线）按钮。

图3-3 绘制直线的示例

a）连续直线段 b）非正交直线

2）在立即菜单中设置“1.两点线”“2.单根”，采用非正交模式。

3）在“第一点”提示下，按空格键使系统弹出工具点菜单，接着从工具点菜单中选择“切点”选项，拾取第一个圆，拾取位置为图3-5所示的“1”处；系统出现“第二点”的提示，此时按空格键弹出工具点菜单，从中选择“切点”选项，拾取第二个圆，拾取位置为如图3-5所示的“2”处。

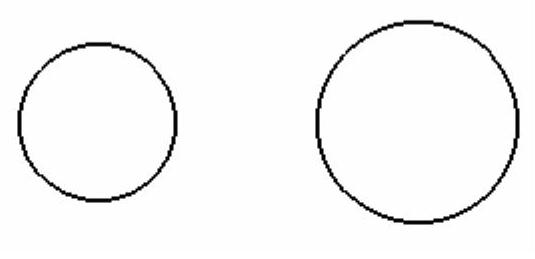

图3-4 绘制好的两个圆

图3-5 拾取圆

为两个圆绘制的一条公切线如图3-6所示，该公切线一般被称为外公切线。在拾取圆或圆弧时，拾取位置不同，则绘制的切线位置也可能有所不同。如果在上述例子中，拾取第二个圆的位置在图3-7所示的“3”处，那么绘制的则为两个圆的内公切线。

图3-6 绘制圆的外公切线

图3-7 绘制两圆的内公切线

2.角度线

绘制角度线是指按给定角度、给定长度绘制一条直线段。

绘制角度线的方法和步骤如下。

1）在功能区“常用”选项卡的“基本绘图”面板中单击（直线）按钮。

2）单击立即菜单“1.”，选择“角度线”选项。

3）单击立即菜单“2.”，弹出其菜单选项，可供选择的夹角类型选项有“X轴夹角”“Y轴夹角”和“直线夹角”。

●“X轴夹角”：用于绘制一条与X轴成角度的直线段。

●“Y轴夹角”：用于绘制一条与Y轴成角度的直线段。

●“直线夹角”：用于绘制一条与已知直线段成指定夹角的直线段，选择此夹角类型时需要拾取一条已知直线段。

4)单击立即菜单“3.”，则可在“到点”选项和“到线上”选项之间切换。当选择“到线上”选项时，系统将不提示输入第二点，而是提示拾取曲线来定义角度线的终点位置。在这里以选择“到点”选项为例。

5)单击立即菜单“4.度”的文本框，输入一个介于(-360，360)的角度值。使用同样的办法，分别输入“5.分”佰和“6.秒”佰，如图3-8所示。

(www.chuimin.cn)

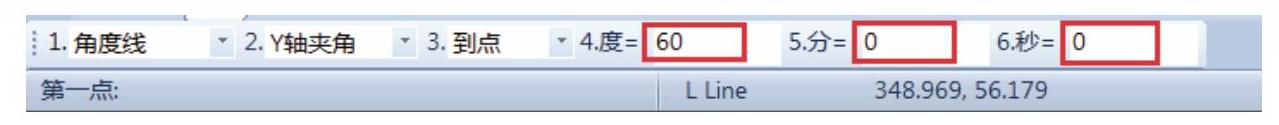

图3-8 定义角度

6）根据系统提示指定第一点，系统操作提示为“第二点或长度”。此时，用户可以利用键盘输入一个长度数值并按<Enter>键，则绘制一条由用户设定长度值的直线段；用户也可以移动鼠标，移动鼠标时会动态随光标出现一条角度线，确定光标位置后单击，即绘制出一条角度线。

7）可以继续绘制角度线的操作，要想结束绘制操作，右击即可。

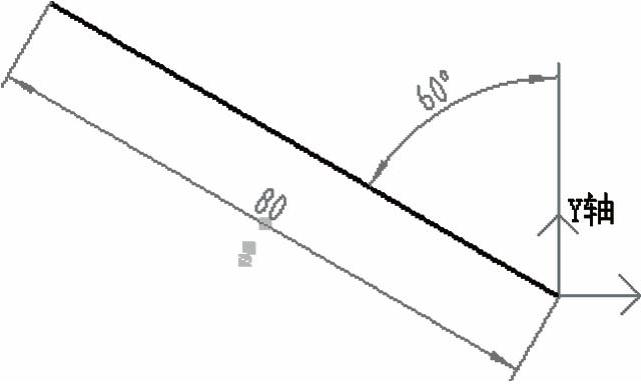

绘制角度线的示例如图3-9所示，该直线段与Y轴成60°，其长度为80。

3.角等分线

绘制角等分线是指按给定参数（给定等分份数、给定长度）绘制一个夹角的等分直线。绘制角等分线的方法和步骤如下。

1）在功能区“常用”选项卡的“基本绘图”面板中单击（直线）按钮。

2）单击立即菜单“1.”，选择“角等分线”选项，如图3-10所示。

图3-9 绘制与Y轴成指定角度的角度线

图3-10 “角等分线”立即菜单

3）单击立即菜单“2.份数”，输入一个等分份数值。

4）单击立即菜单“3.长度”，输入一个等分线长度值。

5）在系统提示下选择第一条直线和第二条直线，从而完成角等分线的绘制。

绘制角等分线的示例如图3-11所示，将两条直线构成的夹角等分成3份，等分线长度为100。

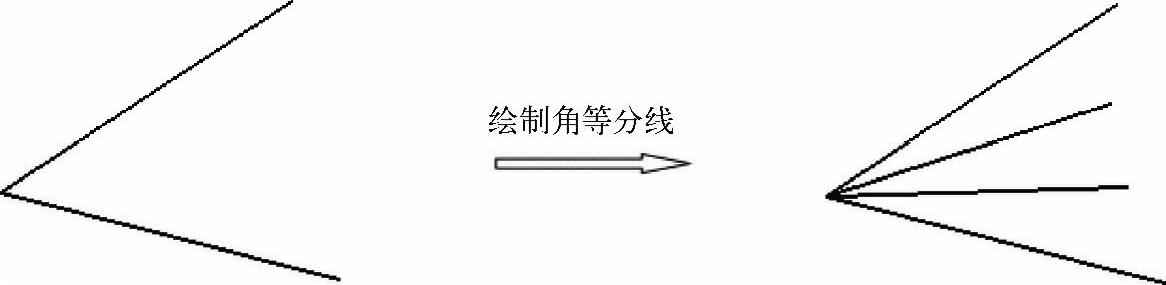

图3-11 绘制角等分线的示例

4.切线/法线

可以过给定点绘制已知曲线的切线或法线。其典型的绘制方法和步骤如下。

1）在功能区“常用”选项卡的“基本绘图”面板中单击（直线）按钮。

2）单击立即菜单“1.”，选择“切线/法线”选项。

3）单击立即菜单“2.”，可在“切线”选项和“法线”选项之间切换。

4）单击立即菜单“3.”，可在“非对称”选项和“对称”选项之间切换。当选择“非对称”选项时，则表示选择的第一点为所要绘制的直线的一个端点，选择的第二点为另一个端点；当切换为“对称”选项时，则表示选择的第一点为所要绘制的直线的中点，第二点为直线的一个端点。

5）单击立即菜单“4.”，可在“到点”选项和“到线上”选项之间切换。当切换为“到线上”选项时，表示绘制一条到已知线段为止的切线或法线，即所画切线或法线的终点在一条已知线段上。

6）如果选择了“到点”选项，则按照当前提示拾取一条曲线，接着指定第一点，系统将出现“第二点或长度”的提示，在该提示下指定第二点或线段长度。其中长度可以由鼠标或键盘输入数值来决定。如果选择了“到线上”选项，接着选择一条曲线，并输入点，然后再选择要将切线/法线画到其处的曲线。

值得注意的是，如果拾取的是圆弧，那么圆弧的法线必在所选第一点与圆心所决定的直线上，而切线则垂直于法线。绘制切线/法线的典型示例如图3-12所示。

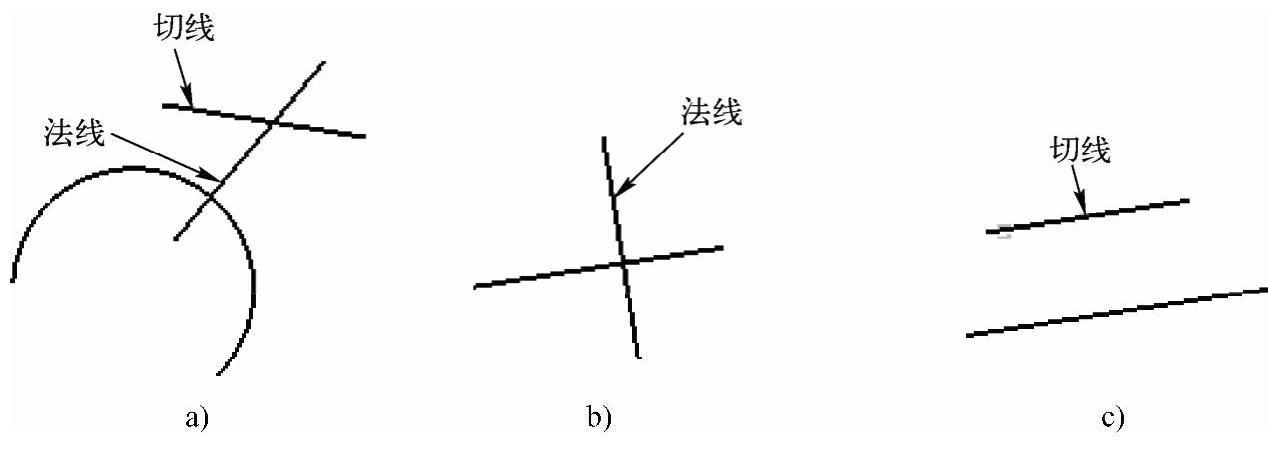

图3-12 绘制切线/法线的典型示例

a）绘制圆弧的切线和法线 b）绘制直线的法线 c）绘制直线的切线

5.等分线

绘制等分线是指在拾取的两条线之间绘制一系列的线，这些线将两条线之间的部分等分成n份。下面结合一个简单的操作实例介绍如何创建等分线。在该实例中，要求在平行的两条直线之间创建等分线，等分量为3，操作图解如图3-13所示。

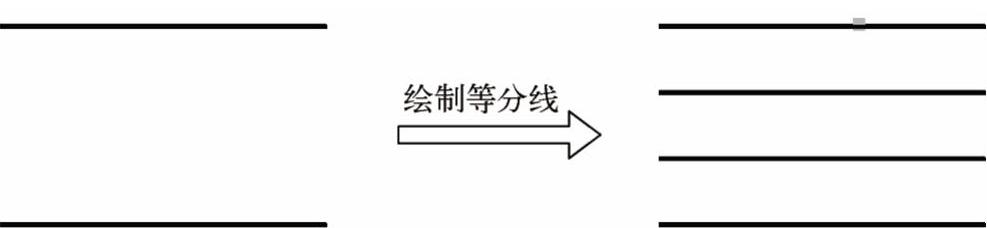

图3-13 绘制等分线的示例

1）在功能区“常用”选项卡的“基本绘图”面板中单击（直线）按钮。

2）单击立即菜单“1.”，选择“等分线”选项，如图3-14所示。

3）单击立即菜单“2.等分量”，输入等分量实数为“3”，如图3-15所示。

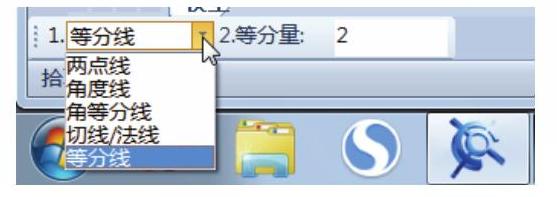

图3-14 选择“1.等分线”

图3-15 输入等分量实数

4）拾取第一条直线，接着拾取第二条直线，从而完成绘制等分线的操作。

知识点拨：不平行、不相交且其中任意一条线的延长线不与另一条直线本身相交，这样的两条直线段也可以用于创建等分线；另外，不平行且一条线的某端点与另一条线的端点重合，而两直线夹角不等于180°，这样的两个直线段同样可以用于创建等分线。对于具有夹角的直线而言，其等分线是按照端点连线的距离等分的，这与角等分线在概念上来说是明显不同的。

在CAXA电子图板2015中，从功能区“常用”选项卡的“基本绘图”面板中还可以选择专门的直线工具按钮来绘制相应的直线，这些专门的直线工具按钮包括（两点线）按钮、（角度线）按钮、（角等分线）按钮、（切线/法线）按钮和（等分线）按钮等。
