CAXA电子图板2015-文字风格设置
【摘要】：在菜单栏的“格式”菜单中选择“文字”命令，或者在功能区“标注”选项卡的“标注样式”面板中单击按钮，弹出图2-21所示的“文本风格设置”对话框。编辑文本风格参数在“当前文本风格”列表框中选择一个文字样式后，可以设置其字体、宽度系数、字符间隔系数、行距系数、倾斜角和字高等参数，并可以在对话框中动态预览。
在菜单栏的“格式”菜单中选择“文字”命令，或者在功能区“标注”选项卡的“标注样式”面板中单击
（文本样式）按钮，弹出图2-21所示的“文本风格设置”对话框。
（1）对话框中各主要组成部分的功能含义
●“当前文本风格”列表框：在“当前文本风格”列表框中列出了当前文件中所有已定义好的文本风格。例如，“标准”“机械”等文本风格。其中系统预定义的一个默认文本风格为“标准”，该默认文本风格不能被删除或改名，但可以被编辑。在该列表框中可选择不同的选项名称来切换当前文本风格。改变当前文本风格时，对话框右侧的参数便变化为新文本风格对应的参数，而预显框用来显示当前文本样式的示例。

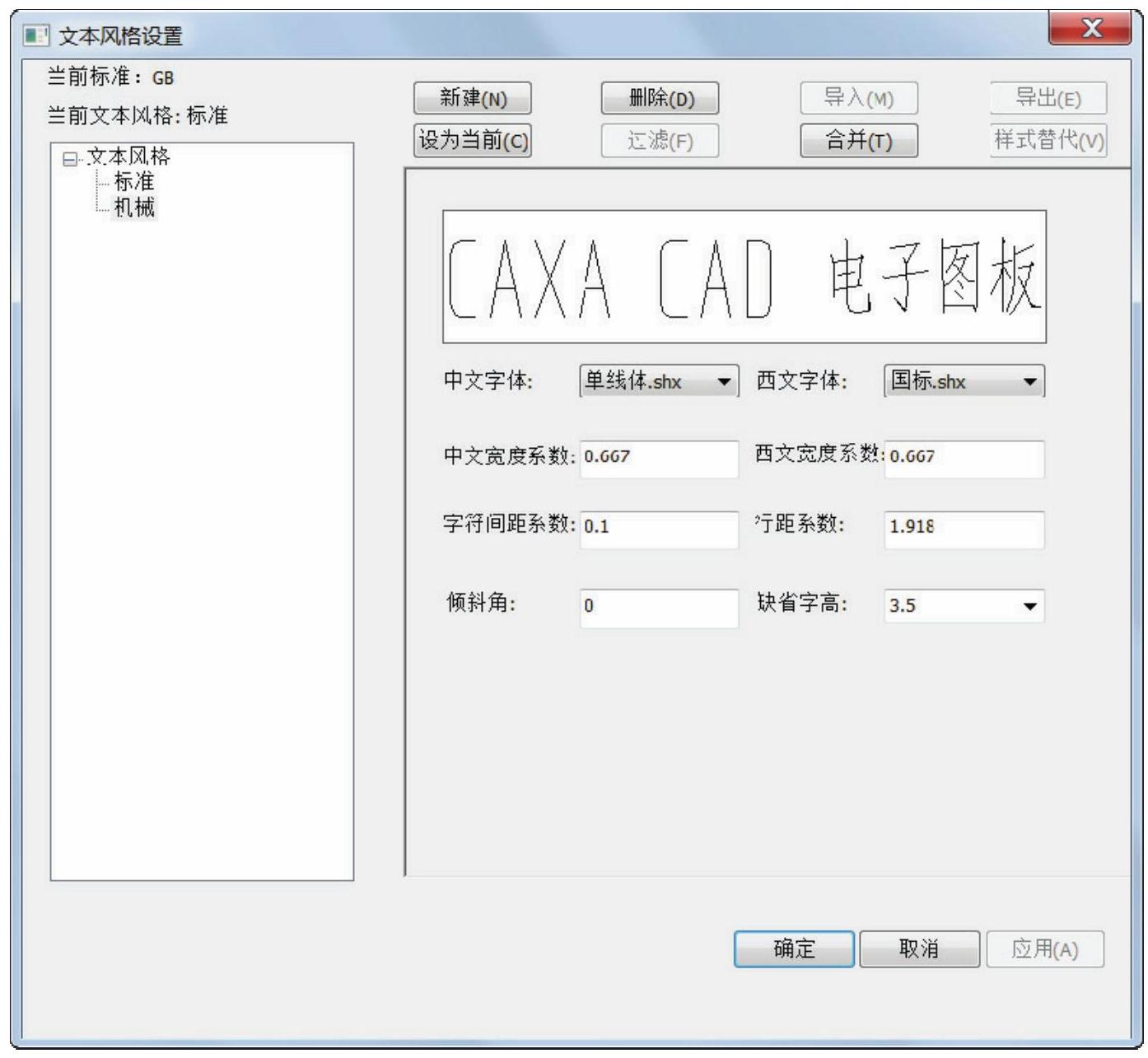

图2-21 “文本风格设置”对话框
●“新建”按钮：单击“新建”按钮，弹出图2-22所示的“CAXA CAD电子图板2015”对话框，单击“是”按钮确认新建，弹出“新建风格”对话框，接着输入新风格名称，设定基准风格，如图2-23所示。然后单击“下一步”按钮，从而创建一个新文本风格，并在“文本风格设置”对话框中为该文本风格设置“中文字体”“西文字体”“中文宽度系数”“西文宽度系数”“字符间隔系数”“行距系数”“倾斜角”和“缺省字高”等参数。
图2-22 “CAXA CAD电子图板2015”对话框

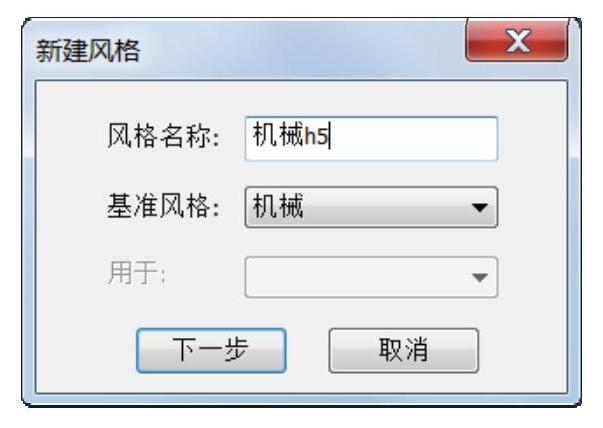

图2-23 “新建风格”对话框
●“删除”按钮：单击“删除”按钮，删除当前所选择的命名文字样式。
●“设为当前”按钮：在“当前文本风格”列表框中选择所需的命名文字样式，单击“设为当前”按钮，从而将所选的命名文字样式设置为当前文本风格（即当前文字样式）。(www.chuimin.cn)
●“合并”按钮：“合并”按钮用于合并文本风格。
(2)编辑文本风格参数在“当前文本风格”列表框中选择一个文字样式后，可以设置其字体、宽度系数、字符间隔系数、行距系数、倾斜角和字高等参数，并可以在对话框中动态预览。这些参数的含义如下。
●“中文字体”：用于选择中文文字所使用的字体，包括Windows自带的TrueType字体和单线体（形文件）文字。
●“西文字体”：用于选择文字中的西文字体。
●“中文宽度系数”和“西文宽度系数”：用于指定文字的宽度系数。当宽度系数为“1”时，文字的长宽比例与TrueType字体文件中描述的字形保持一致；当宽度系数为其他值时，文字宽度在此基础上缩小或放大相应的倍数。
●“字符间隔系数”：用于设置同一行或列中两个相邻字符之间的间隔与设定字高的比值。
●“行距系数”：用于设置横写时两个相邻行的间隔与设定字高的比值。
●“缺省字高”：用于设置生成文字时默认的字体高度。允许在生成文字时临时修改字高。
●“倾斜角”：横写时为一行文字的延伸方向与坐标系的X轴正方向按逆时针测量的夹角（°）；竖写时为一列文字的延伸方向与坐标系的Y轴负方向按逆时针测量的夹角（°）。
当在“文本风格设置”对话框中修改选定文字样式的参数后，单击“确定”按钮或“应用”按钮，即可使用修改的文本样式设置。
