层（图层）是开展结构化设计不可缺少的软件环境。通常可以将层理解成一张没有厚度的透明薄纸，将指定对象及其信息存放在这种透明薄纸上，一系列的透明薄纸叠放在一起便可以构成完整的图形。这些叠放在一起的层不会发生坐标关系混乱的情况。在CAXA电子图板系统中可以设置百个以上图层，每个层都必须有唯一的层名，不同的层可用来设置不同的线型和不同的颜色等，即每一个图层都对应一种由系统设定的线型和颜色。例如，假设系统启动后初始层为“0层”，其线型为粗实线，颜色为黑色/白色。为了便于用户使用，系统模板通常预先定义了几个常用的图层，例如，“GB-A3（CHS）”系统模板提供了“0层”“中心线层”“虚线层”“细实线层”“粗实线层”“尺寸线层”“断面线层”和“隐藏层”。

图层状态包括层名、层描述、线型、线宽、颜色、打开、冻结、锁定以及是否为当前层等。用户可以根据设计要求更改图层状态，或者新建图层、删除选定图层等。

在菜单栏的“格式”菜单中选择“图层”命令，或者在“颜色图层”工具栏或“属性”面板中单击（图层）按钮，打开图2-14所示的“层设置”对话框。利用“层设置”对话框，可以进行新建图层、删除图层、导入图层、导出图层、设置当前层、过滤层和合并层操作，也可以更改选定图层的状态（如层名、层描述、层打开状态、冻结状态、锁定状态、颜色、线型和线宽等）。需要说明的是图层的名称分为层名和层描述两个部分，其中层名是层的代号，它是唯一的，而层描述是对层的形象描述，不同图层的层描述可以相同。

图2-14 “层设置”对话框

要重命名图层，可以在“层设置”对话框左侧的“图层”列表中选择要重命名的图层，接着右击，并在弹出的快捷菜单中选择“重命名”命令，如图2-15所示。此时该图层名称变为可编辑状态，在文本框中输入新的名称即可。

(www.chuimin.cn)

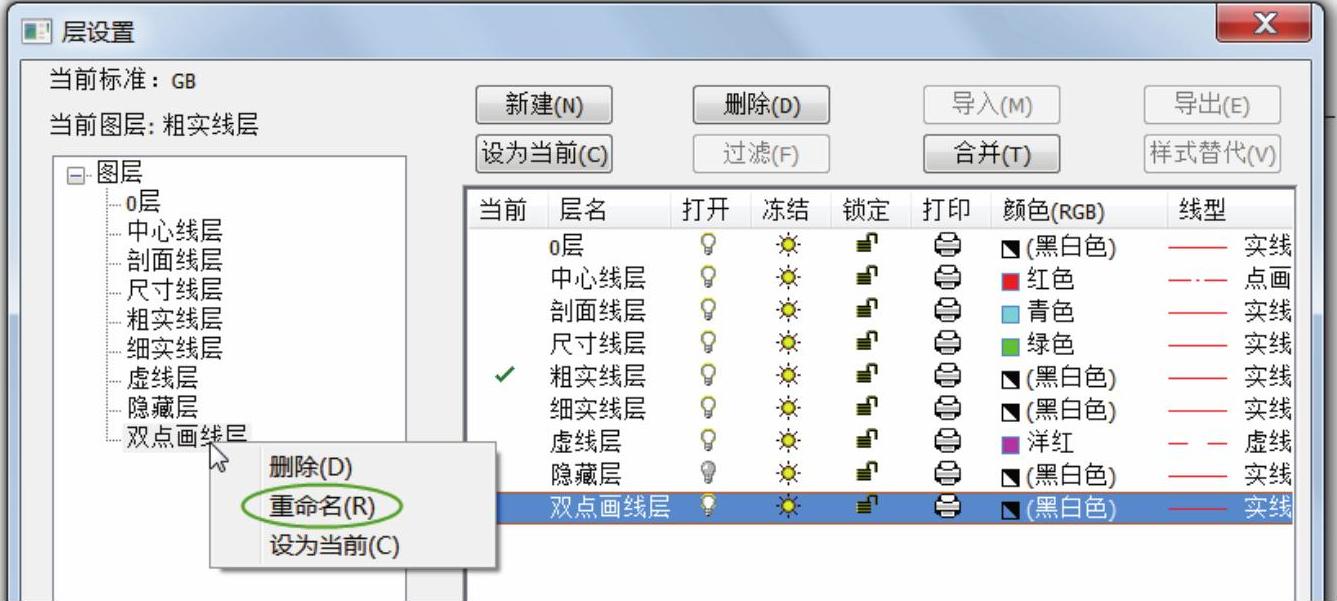

图2-15 重命名图层

下面简单地介绍如何更改选定层的某一个属性状态（层名除外）。更改层状态的一般操作方法很简单，就是在打开的“层设置”对话框中，在右侧层属性列表中选择要编辑的层，接着单击该层要更改的属性单元格（层名除外），然后进行设置操作即可。例如，若要更改选定层的颜色，那么在选择该层后单击该层的“颜色”单元格，利用弹出的图2-16所示的“颜色选取”对话框重新设置该层的颜色。如果单击选定层的“打开”“冻结”“锁定”或“打印”等单元格，则会更改其相应状态。

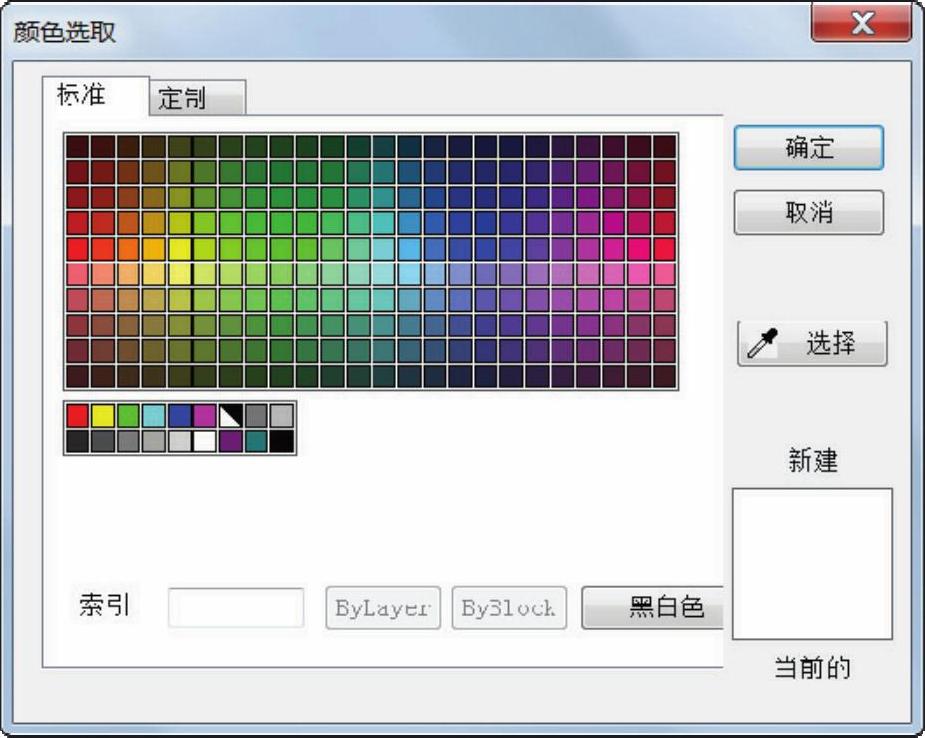

图2-16 “颜色选取”对话框

关于层应用的详细内容将在本书的第6章介绍。
