CAXA电子图板2015线宽设置操作及步骤

2023-11-23 理论教育版权反馈

【摘要】：线宽设置操作包括设置当前线宽和设置线宽显示比例。粗线、细线、中粗线和两倍粗线为CAXA电子图板中的4种特殊线宽类型，可以单独设置其显示比例和打印参数。在状态栏右侧部位提供的“线宽”按钮用于打开或关闭绘图区的线宽显示。在“显示比例”选项组中拖动滑块手柄可以调整系统所有线宽的显示比例，向右拖动手柄可提高线宽显示比例。允许用户将定义好的线宽设置设为默认值。图2-11 “线宽设置”对话框

线宽设置操作包括设置当前线宽和设置线宽显示比例。在设置当前线宽时需要注意如下事项：将当前线宽设置为“Bylayer”时，绘制图形元素使用当前图层的线宽；将当前线宽设置为“Byblock”时，绘制图形元素被定义为块后均使用块所应用的线宽；将当前线宽设置为除去“Bylayer”或“Byblock”的其他线宽时，绘制的图形元素使用所选择的线宽。

粗线、细线、中粗线和两倍粗线为CAXA电子图板中的4种特殊线宽类型，可以单独设置其显示比例和打印参数。在状态栏右侧部位提供的“线宽”按钮用于打开或关闭绘图区的线宽显示。

单击“颜色图层”工具栏中的“线宽”下拉列表框(见图2-10a)，或者单击“常用”功能区选项卡的“属性”面板中的“线宽”下拉列表框（见图2-10b），打开线宽列表，在该列表中使用鼠标左键单击所需的线宽，便将所选线宽设置为当前线宽。

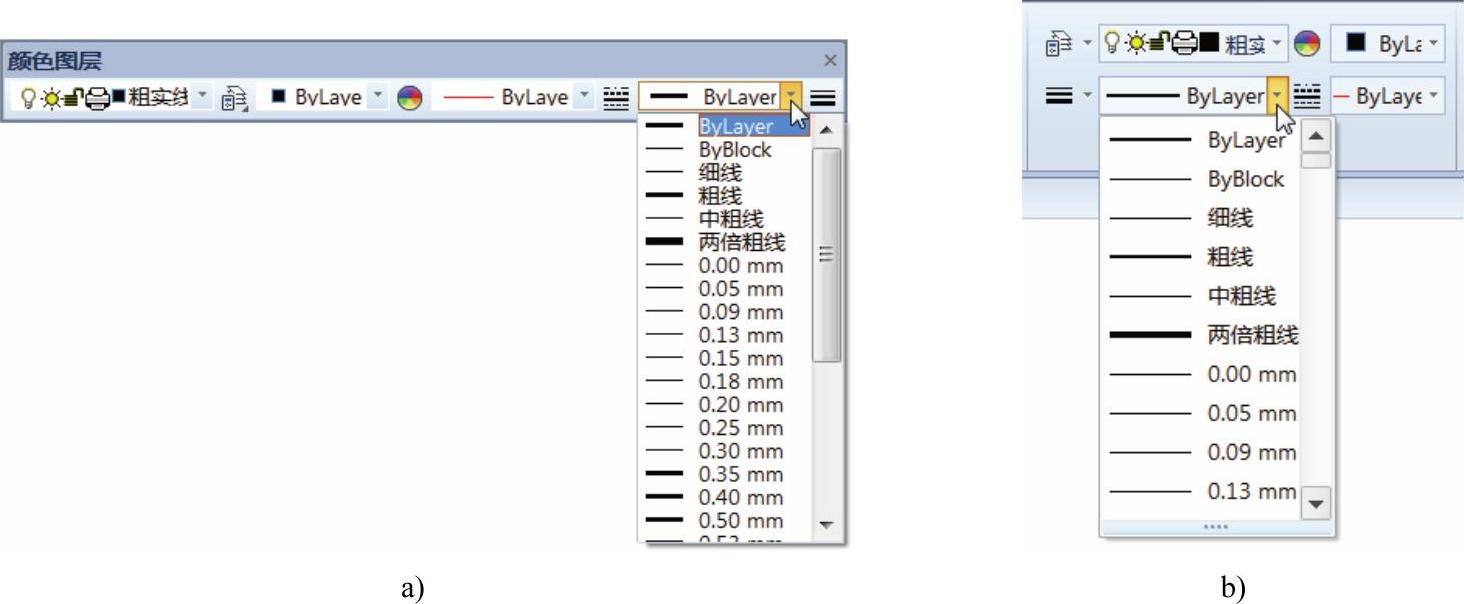

图2-10 设置当前线宽(www.chuimin.cn)

a）“颜色图层”工具栏 b）“常用”功能区选项卡的“属性”面板

要设置线宽比例，则在“格式”菜单中选择“线宽”→“线宽”命令，或者在相应工具栏或面板中单击（线宽）按钮，系统弹出图2-11所示的“线宽设置”对话框；在“线宽”选项组中选择“细线”或“粗线”，接着在右侧的“实际数值”下拉列表框中指定细线或粗线的实际线宽。在“显示比例”选项组中拖动滑块手柄可以调整系统所有线宽的显示比例，向右拖动手柄可提高线宽显示比例。如果对新设置的线宽显示比例不满意，那么可以单击“恢复默认值”按钮，将线宽显示比例恢复到默认状态。允许用户将定义好的线宽设置设为默认值。

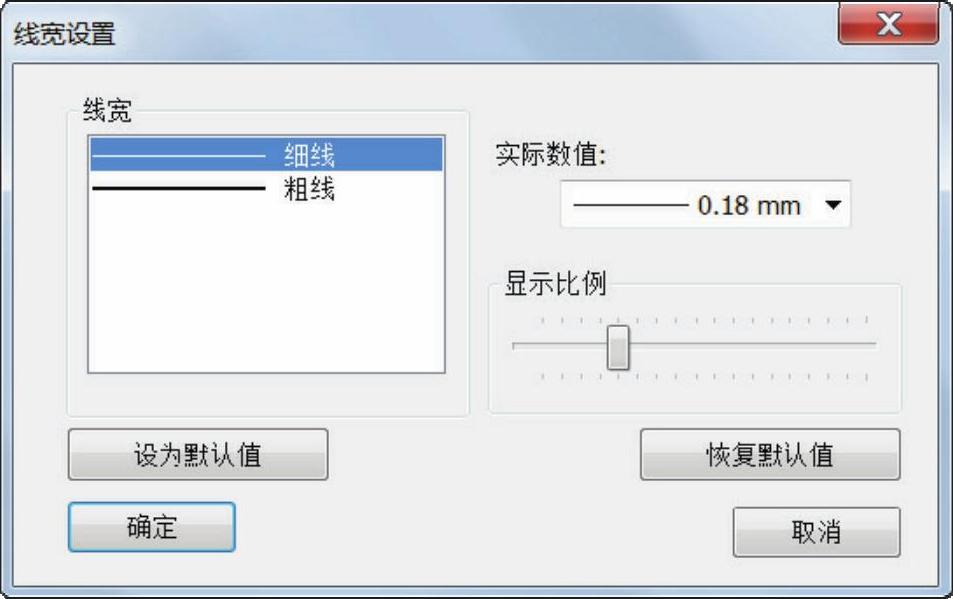

图2-11 “线宽设置”对话框
