CAXA电子图板2015如何进行文件并入
【摘要】：1）在“文件”菜单中选择“并入”命令，或者在功能区“常用”选项卡的“常用”面板中单击按钮，弹出图1-30所示的“并入文件”对话框。4）在“选项”选项组中选择并入设置选项。图1-31 “并入文件”对话框（二）图1-32 出现的立即菜单当选择“作为新图样并入”单选项时，将所选图样作为图样并入到当前的文件中。
并入文件是指将用户输入的文件名所代表的文件并入到当前的文件中。如果有相同的层，那么并入到相同的层中；如果没有相同的层，那么将全部并入到当前层。要并入的几个文件最好使用同一个绘图模板，这样可以保证完成并入后，每张图样的参数设置及层、线型、颜色等的定义都是一致的。
并入文件的典型操作步骤如下。
1）在“文件”菜单中选择“并入”命令，或者在功能区“常用”选项卡的“常用”面板中单击
（并入文件）按钮，弹出图1-30所示的“并入文件”对话框。
图1-30 “并入文件”对话框（一）
2）选择要并入的文件，接着单击“打开”按钮，系统弹出图1-31所示的“并入文件”对话框。
3）如果选择的文件包含多张图样，那么并入文件时需要在“图样选择”列表框中选定一张要并入的图样，在对话框右侧会提供所选图形的预显。
4）在“选项”选项组中选择并入设置选项。例如，选择“并入到当前图样”单选项或“作为新图样并入”单选项，然后单击“确定”按钮。(www.chuimin.cn)
当选择“并入到当前图样”单选项时，将所选图样（此时只能选择一张图样）作为一个部分并入到当前的图样中，需要在出现的图1-32所示的立即菜单中选择定位方式为“定点”或“定区域”，设置“保持原态”或“粘贴为块”，以及设置放大比例等，最后在系统提示下指定旋转角度。

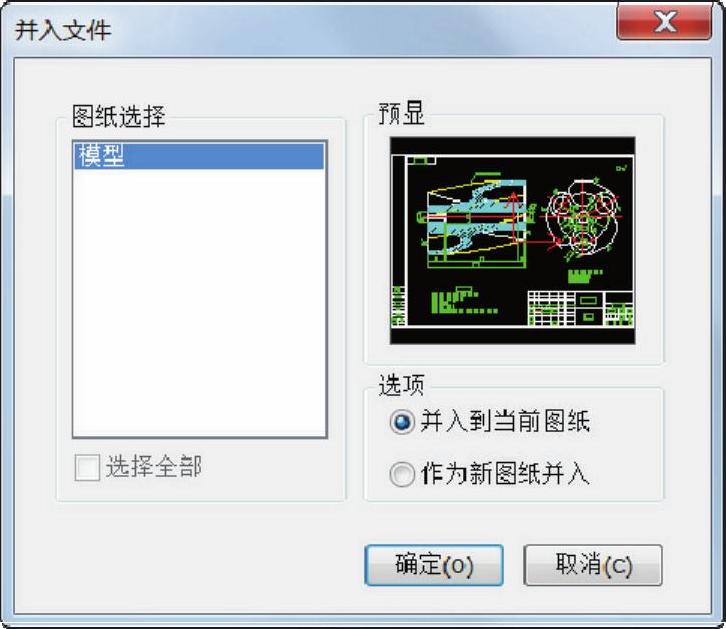

图1-31 “并入文件”对话框（二）

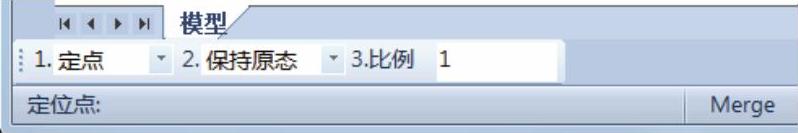

图1-32 出现的立即菜单
当选择“作为新图样并入”单选项时，将所选图样（此时可以选择一个或多个图样）作为图样并入到当前的文件中。如果并入的图样名称和当前文件中的图样相同，系统将会提示修改图样名称。
