用户界面（简称界面）是交互式绘图软件与用户进行信息交流的中介。

CAXA电子图板2015的用户界面包括两种风格，即Fluent风格界面和经典风格界面。Fluent风格界面主要使用功能区、快速启动工具栏和菜单按钮访问常用命令，而经典风格界面主要通过主菜单和工具栏访问常用命令。这两种风格界面基本上可以满足不同用户的使用习惯，用户可以根据需要随时在两种风格界面之间切换。通常老用户可能会习惯经典风格的界面。

CAXA电子图板2015的Fluent风格界面如图1-2所示。Fluent风格界面中最重要的界面元素为功能区，用户在使用功能区时通常无需显示工具栏，通过单一紧凑的界面便可使各种命令组织得简洁有序、通俗易懂且便于查找，同时又能够通过最小化功能区使绘图区变得大一些。

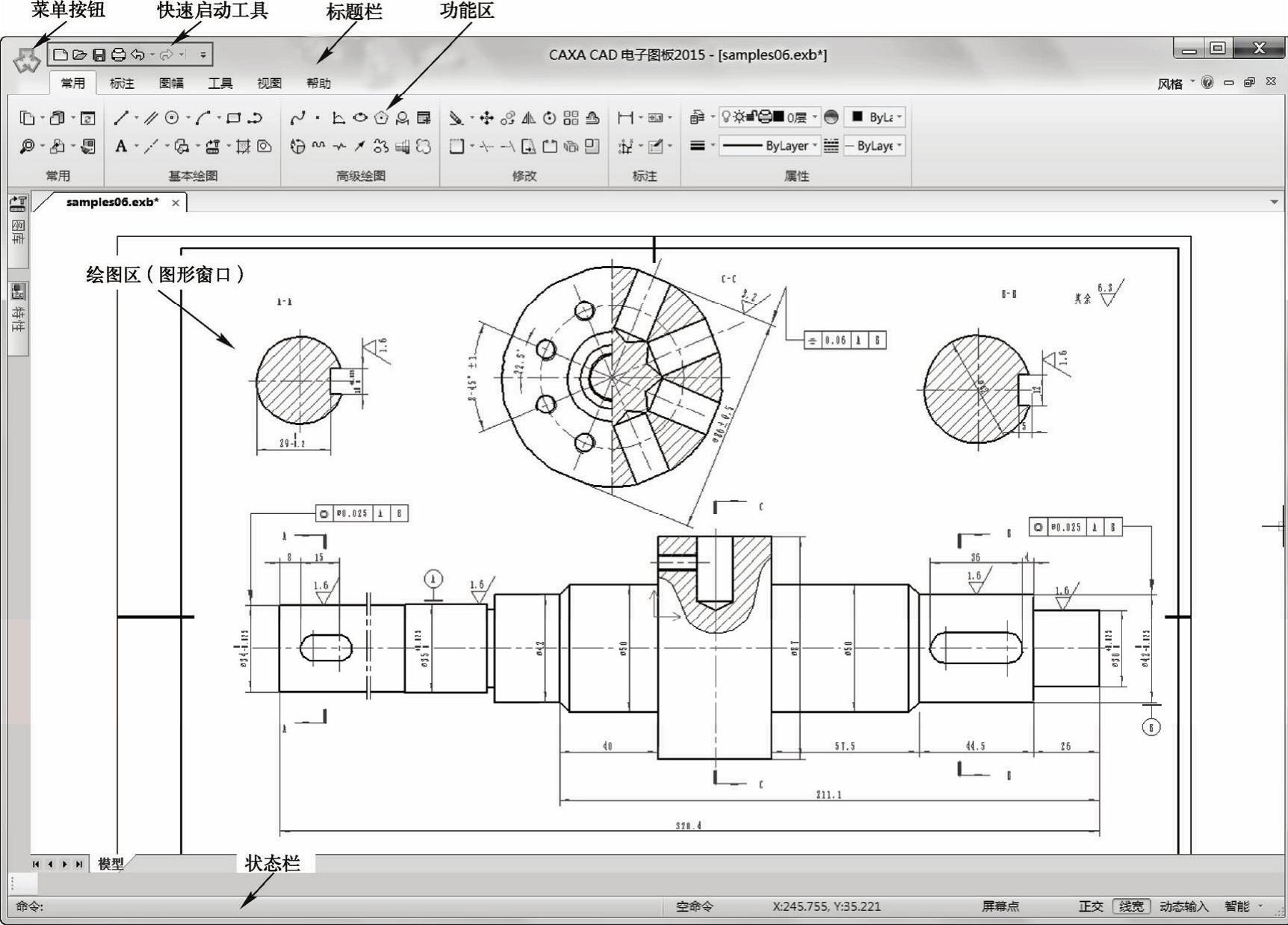

图1-2 CAXA电子图板2015的Fluent风格界面

功能区通常包括多个功能区选项卡，每个功能区选项卡由各种功能区面板组成，如图1-3所示。功能区面板中各种命令和控件的使用方法与主菜单或相应工具栏中的相同。

图1-3 功能区

根据使用频率、设计任务将各种功能命令有序地排布到功能区的选项卡和面板中。通过单击选项卡标签的方式可以在不同的功能区选项卡之间切换；当将鼠标置于功能区时，也可以使用鼠标滚轮来快速切换不同的功能区选项卡。要想最小化功能区，可以双击功能区选项卡的标签，或者在功能区中右击并从快捷菜单中选择“最小化功能区”命令。当功能区处于最小化时单击功能区选项卡，则功能区会向下扩展，而将光标移出进行其他操作时，功能区选项卡将自动收起。在功能区右上角位置处有一个“风格”选项，从“风格”选项的下拉菜单中可以设置电子图板的界面色调为“黑色”“蓝色”“银白”或“自定义颜色”。

与AutoCAD类似，CAXA电子图板2015同样提供了快速启动工具栏。所谓的快速启动工具栏用于组织经常使用的命令，该工具栏可以由用户自定义，如图1-4所示。在快速启动工具栏中单击相应的图标按钮即可执行相应的命令，若单击快速启动工具栏最右侧的（自定义快速启动工具栏）按钮，则打开一个下拉菜单，利用该菜单可以自定义快速启动工具栏。例如，将命令从快速启动工具栏移除，在功能区下方显示快速启动工具栏等，如果选择“自定义”命令，则可以在打开的图1-5所示的“自定义”对话框中进行自定义。此外，利用该下拉菜单还可以设置打开或关闭其他界面元素，如功能区、主菜单、工具条（即工具栏）、命令行、立即菜单或状态栏等。

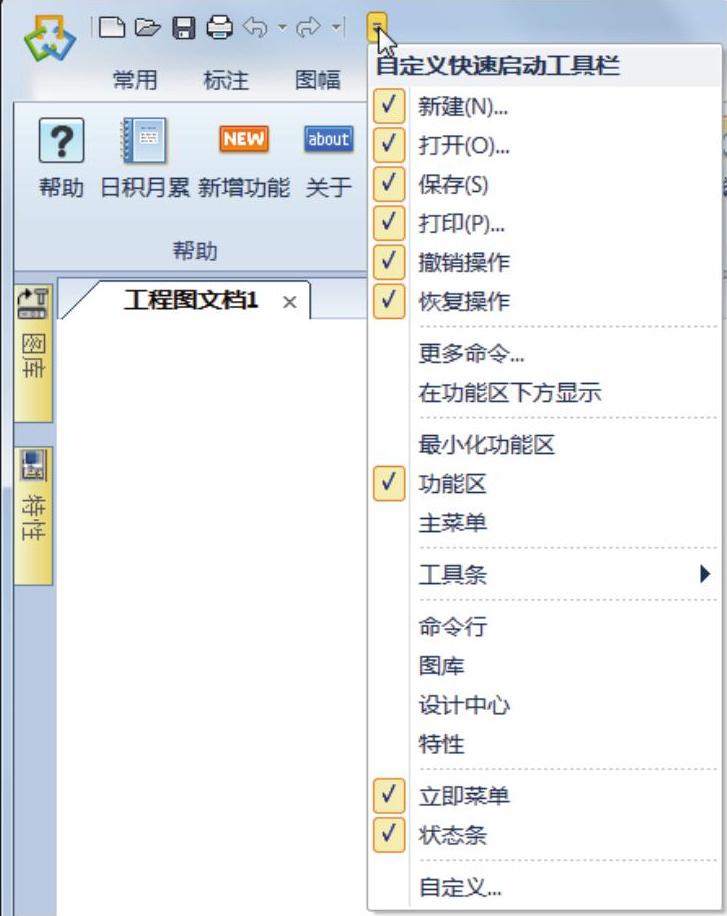

图1-4 快速启动工具栏

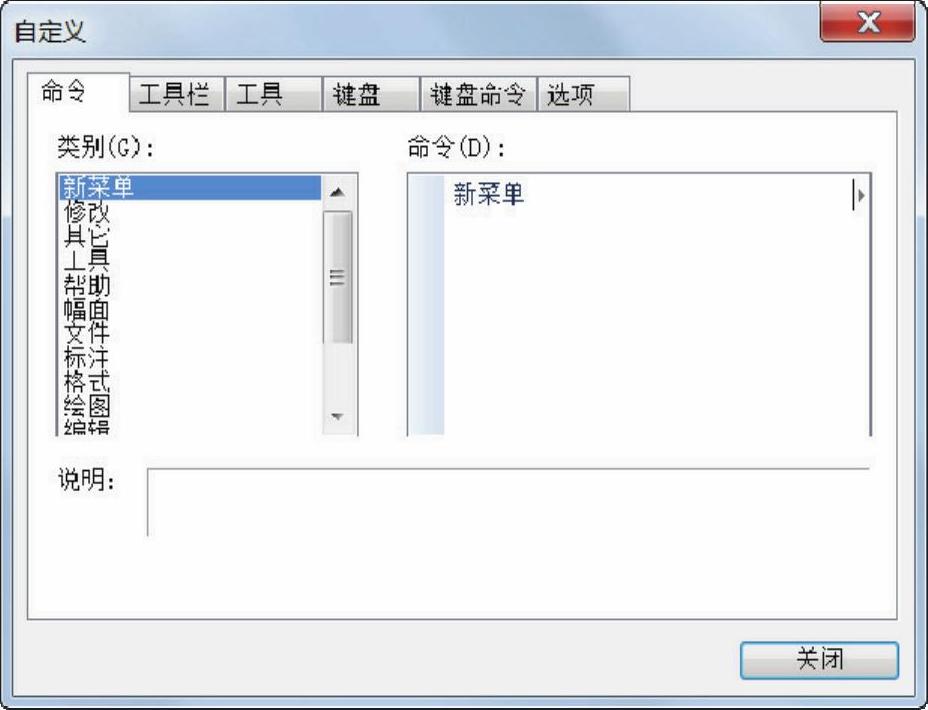

图1-5 “自定义”对话框

知识点拨：右击功能区面板上的图标按钮时，可以在弹出的右键快捷菜单中选择“添加到快速启动工具栏”命令，从而将所选的图标按钮添加到快速启动工具栏。

在Fluent风格界面下使用功能区的同时，也可以通过（菜单）按钮访问经典的主菜单。单击（菜单）按钮，如图1-6所示，打开菜单管理器，在该菜单管理器中会默认显示最近使用过的文档，单击文档名称即可直接将其打开。将光标在菜单管理器的各种菜单名称处停放片刻即可显示其级联菜单，如图1-7所示，然后单击所需的菜单选项即可执行相应的命令。

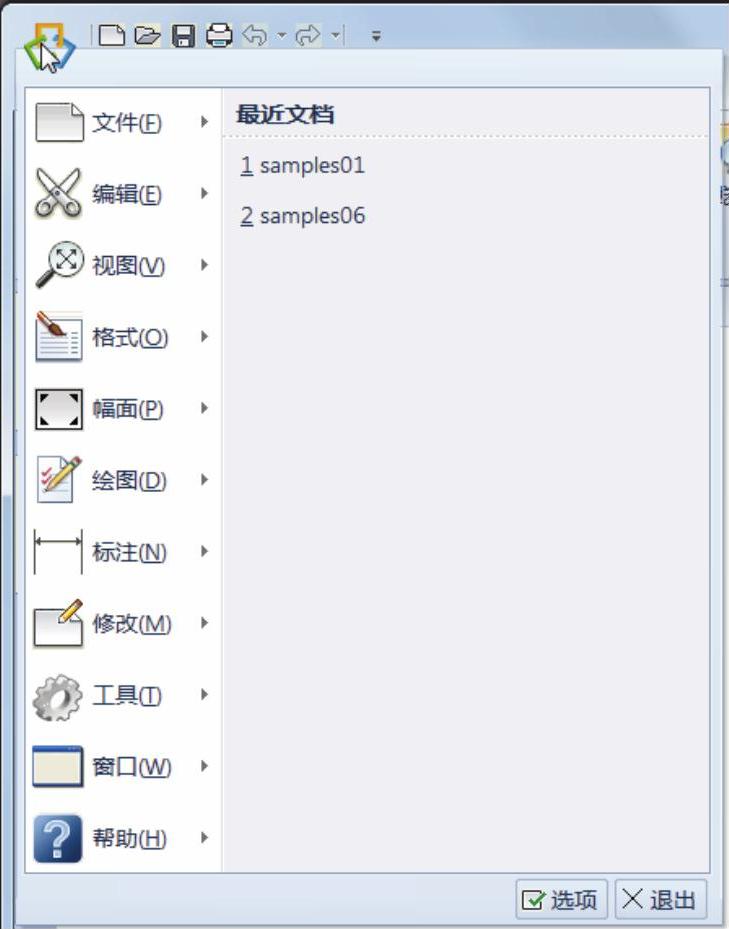

图1-6 单击（菜单）按钮

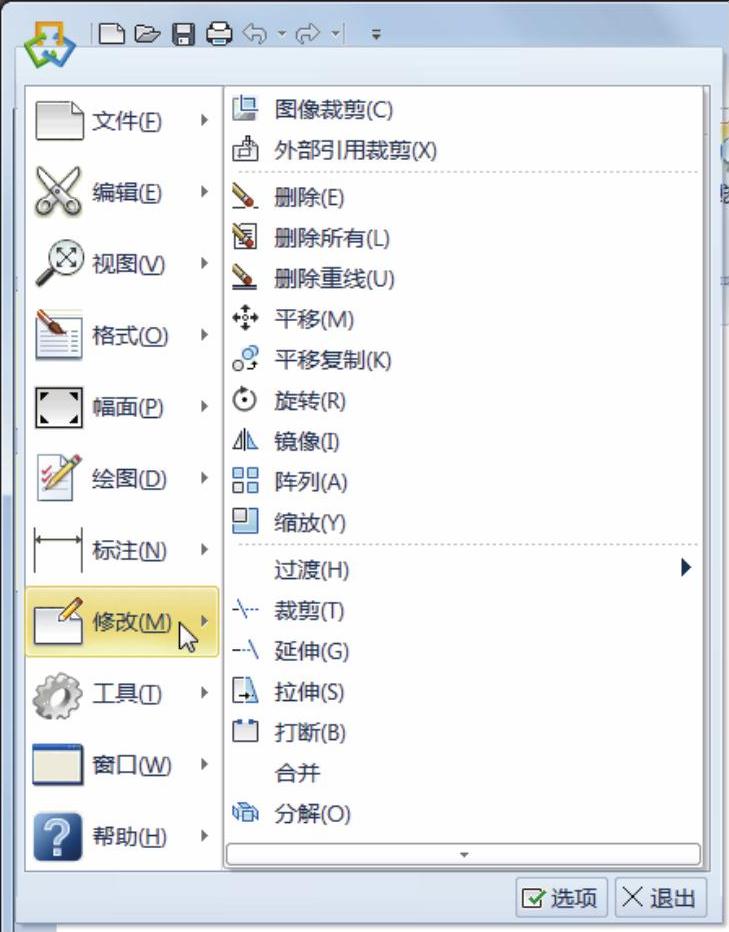

图1-7 展开显示菜单

在Fluent风格界面的功能区中单击“视图”选项卡的“界面操作”面板中的（切换风格）按钮，如图1-8所示，或者按<F9>键，可以切换到经典风格界面。

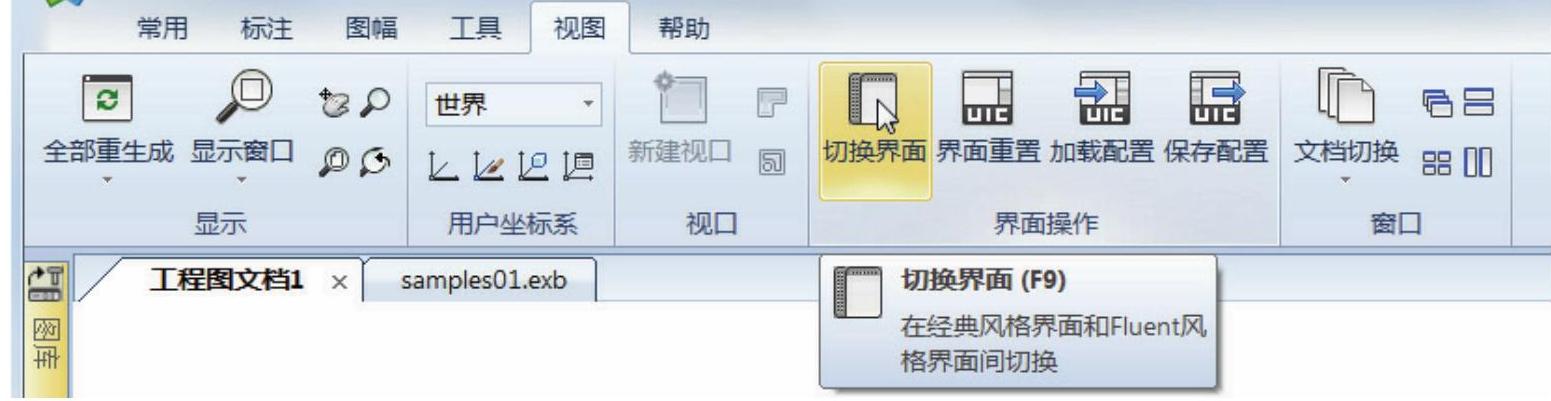

图1-8 切换界面风格

CAXA电子图板2015的经典风格界面如图1-9所示，包括标题栏、菜单系统、绘图区、状态栏和工具栏等。鉴于前面介绍了Fluent风格界面的一些独特的界面元素，下面再介绍经典风格界面一些主要的界面元素，注意有些界面元素两种风格界面都可以有。

1.标题栏

标题栏位于界面最上部分的一行。在标题栏中，显示了软件图标和软件版本名称，还显示了当前窗口中的文件名。在标题栏的右侧部位提供了（最小化）按钮、（最大化）按钮和（关闭）按钮，当最大化用户界面后，（最大化）按钮由（向下还原）按钮替代。

2.菜单系统

在CAXA软件系统中，将主菜单（菜单栏）、立即菜单和工具菜单这三个部分统一称为菜单系统。

图1-9 CAXA电子图板2015的经典风格界面(www.chuimin.cn)

（1）主菜单在经典风格界面下仍然保留着传统的主菜单（菜单栏）。主菜单位于标题栏的下方、屏幕窗口的顶部区域，它由一行菜单条及其子菜单组成。主菜单包含的菜单选项有“文件”“编辑”“视图”“格式”“幅面”“绘图”“标注”“修改”“工具”“窗口”和“帮助”，如图1-10所示。单击任意一个菜单选项，都会弹出相应的一个子菜单。在Fluent风格界面也可以设置显示主菜单，当然利用菜单按钮同样可以访问菜单命令。

图1-10 经典风格界面中的主菜单

（2）立即菜单立即菜单描述了当前命令执行的各种情况和使用条件。通常执行某一个制图命令时，系统会在绘图区底部弹出一行立即菜单，并在状态栏中显示相应的操作提示和执行命令状态，如图1-11所示[以单击（直线）按钮为例]。

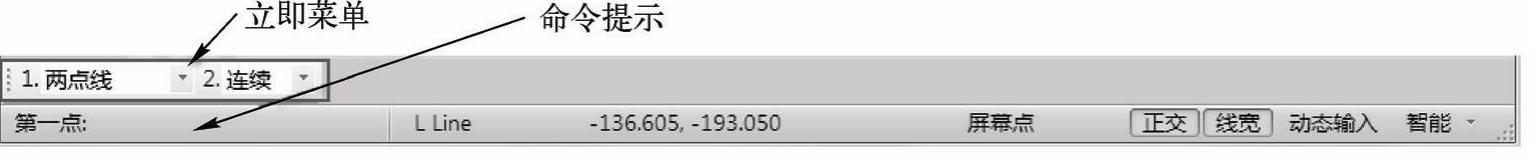

图1-11 立即菜单

立即菜单的主要作用是可以选择某一命令的不同功能。在立即菜单环境下，单击其中的某一项，则会在其上方出现一个选项菜单或者更改该项的内容。

(3)工具菜单CAXA的工具菜单包括工具点菜单和拾取元素菜单。在立即菜单环境下，巧用空格键，会在屏幕上弹出一个选项菜单，如图1-12所示，该选项菜单被称为工具点菜单。在实际设计工作中，利用工具点菜单可指定特征点进行捕捉。

3.绘图区

绘图区也称图形窗口，它位于用户界面的中央区域，占据屏幕的大部分面积，它是用户进行绘图设计的工作区域。在绘图区中设置了一个二维直角坐标系，该坐标系为世界坐标系，如图1-13所示。其坐标原点为(0，0)，其中水平方向为X方向（向右为正），垂直方向为Y方向（向上为正）。需要注意的是，使用键盘输入的点或在绘图区使用鼠标拾取的点都可以以当前用户绝对坐标系作为基准。

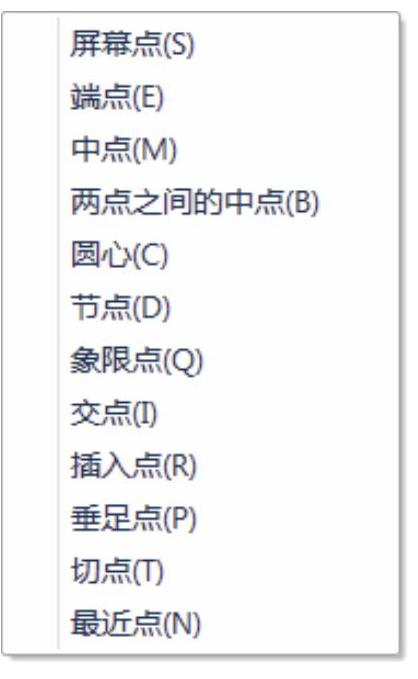

图1-12 工具点菜单

图1-13 绘图区中的二维直角坐标系

4.工具栏

CAXA电子图板2015Fluent风格界面提供了功能区（功能区前面已做相应介绍），而经典风格界面则为用户提供经典、直观又实用的工具栏，用户可以通过单击相应工具栏中的功能按钮来进行设计操作。用户可以使用系统默认的工具栏，也可以根据个人习惯和需求来定制工具栏。

5.状态栏

状态栏主要用来显示屏幕状态、操作信息提示、当前工具点设置及拾取状态显示等，如图1-14所示。

图1-14 状态栏图解

6.工具选项板

工具选项板是一种特殊形式的交互工具，它用来组织和放置图库、属性修改等工具。电子图板的工具选项板有“图库”和“特性”等。

在初始默认情况下，工具选项板隐藏在界面左侧的工具选项板工具条内，将光标移动至该工具条的工具选项板按钮上，对应的工具选项板便会弹出，图1-15所示是“特性”工具选项板。在使用工具选项板时需要注意如下细节操作：使用鼠标左键按住工具选项板标题栏可进行拖动，确定它的放置位置；单击工具选项板右上角的或图标，可以使其自动隐藏或一直显示。

在界面元素（非图形区）空白处右击，将弹出图1-16所示的快捷菜单。在该快捷菜单中可以设置打开或关闭指定的工具选项板，如“图库”或“特性”工具选项板。

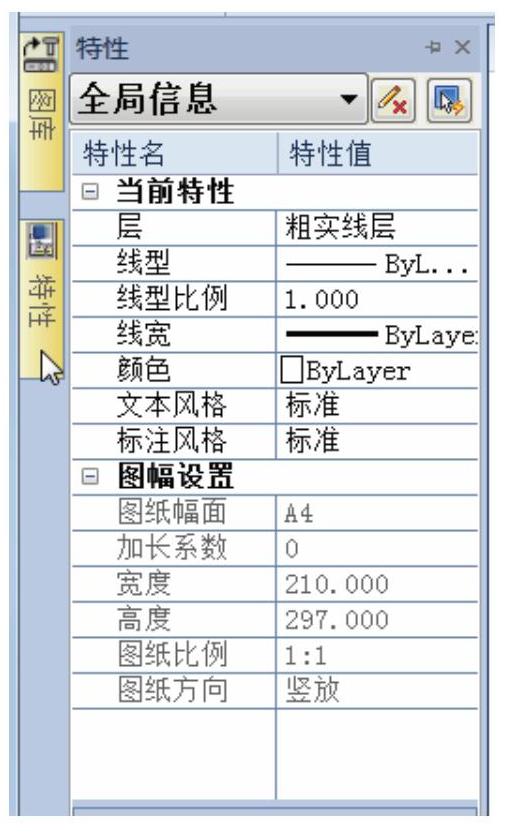

图1-15 “特性”工具选项板

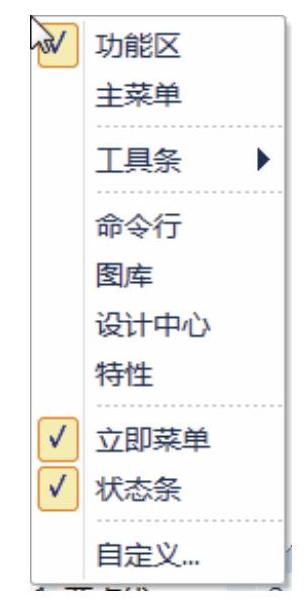

图1-16 在界面元素空白处右击打开快捷菜单
