创建折线图-Office办公软件
【摘要】：在实际工作中，除了经常使用柱形图以外，还会用到折线图、饼图等常见图表类型。图8-76设置趋势线步骤3：设置完成后的效果如图8-77所示。

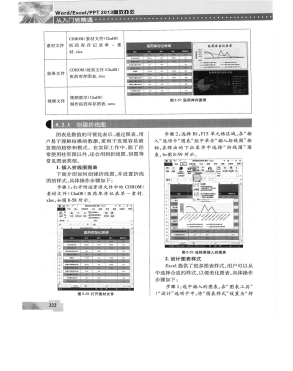

图表是数值的可视化表示，通过图表，用户易于理解枯燥的数据，更利于发现容易被忽视的趋势和模式。在实际工作中，除了经常使用柱形图以外，还会用到折线图、饼图等常见图表类型。
1.插入折线图图表
下面介绍如何创建折线图，并设置折线图的样式，具体操作步骤如下：
步骤1：打开附送资源文件中的CDROM|素材文件|Cha08|医药库存记录单—素材.xlsx，如图8-58所示。
图8-58 打开素材文件
步骤2：选择B1：F15单元格区域，在“插入”选项卡“图表”组中单击“插入折线图”按钮，在弹出的下拉菜单中选择“折线图”图表，如图8-59所示。
图8-59 选择要插入的图表
2.设计图表样式
Excel提供了很多图表样式，用户可以从中选择合适的样式，以便美化图表，具体操作步骤如下：

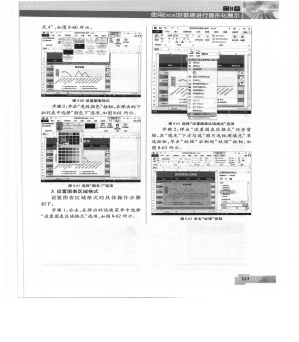

步骤1：选中插入的图表，在“图表工具”|“设计”选项卡中，将“图表样式”设置为“样式4”，如图8-60所示。
图8-60 设置图表样式
步骤2：单击“更改颜色”按钮，在弹出的下拉列表中选择“颜色3”选项，如图8-61所示。
图8-61 选择“颜色3”选项
3.设置图表区域格式
设置图表区域格式的具体操作步骤如下：
步骤1：右击，在弹出的快捷菜单中选择“设置图表区域格式”选项，如图8-62所示。
图8-62 选择“设置图表区域格式”选项
步骤2：弹出“设置图表区格式”任务窗格，在“填充”下方勾选“图片或纹理填充”单选按钮，单击“纹理”右侧的“纹理”按钮，如图8-63所示。
图8-63 单击“纹理”按钮

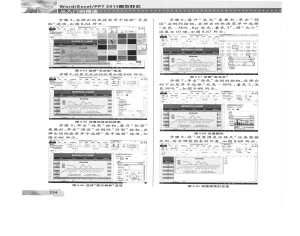

步骤3：在弹出的快捷菜单中选择“羊皮纸”选项，如图8-64所示。
图8-64 选择“羊皮纸”选项
步骤4：设置完成后的效果如图8-65所示。
图8-65 设置完成后的效果
步骤5：单击“效果”按钮，展开“阴影”卷展栏，单击“预设”右侧的“阴影”按钮，在弹出的快捷菜单中选择“居中偏移”选项，如图8-66所示。
图8-66 选择“居中偏移”选项
步骤6：展开“发光”卷展栏，单击“预设”右侧的按钮，在弹出的快捷菜单中选择“灰色—50%，8pt发光，着色3”，将“大小”设置为10磅，如图8-67所示。
(www.chuimin.cn)
图8-67 设置“发光色”
步骤7：单击“颜色”右侧的按钮，在弹出的下拉菜单中选择“灰色—50%，着色3，淡色80%”，如图8-68所示。
图8-68 设置颜色
步骤8：将“设置图表区格式”任务窗格关闭，适当调整图表的位置，如图8-69所示。
图8-69 调整图表的位置

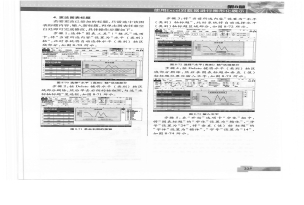

4.更改图表标题
若要更改已添加的标题，只需选中该图表标题内容，输入新标题，再单击图表任意空白处即可完成修改，具体操作步骤如下：
步骤1：选择“图表工具”|“格式”选项卡，将“当前所选内容”设置为“水平（类别）轴”，此时系统将自动选择水平（类别）轴区域部分，如图8-70所示。
图8-70 选择“水平（类别）轴”区域部分
步骤2：按Delete键将水平（类别）轴区域部分删除，然后单击右侧的按钮，勾选“坐标轴标题”复选框，如图8-71所示。
图8-71 单击右侧的按钮
步骤3：将“当前所选内容”设置为“水平（类别）轴标题”，此时系统将自动选择水平（类别）轴标题区域部分，如图8-72所示。
图8-72 选择“水平（类别）轴”区域部分
步骤4：按Delete键将水平（类别）轴区域部分删除，然后在图表标题和垂直（值）轴标题位置处输入文字，如图8-73所示。
8-73 输入文字
步骤5：在“开始”选项卡“字体”组中，将“图表标题”的“字体”设置为“楷体”，“字号”设置为“24”，将“垂直（值）轴标题”的“字体”设置为“楷体”，“字号”设置为“14”如图8-74所示。
图8-74 设置字体

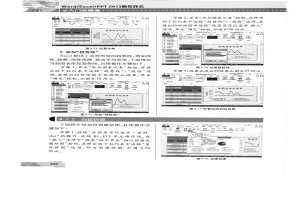

5.添加“趋势线”
Excel提供了多种类型的趋势线，例如线性、指数、线性预测、移动平均类型，下面将对当前图表添加趋势线，具体操作步骤如下：
步骤1：单击“添加图表元素”按钮，在弹出的下拉列表中选择“趋势线”|“线性”选项，在弹出的对话框中保持默认设置，单击“确定”按钮，如图8-75所示。
图8-75 添加“趋势线”
步骤2：单击“添加图表元素”按钮，在弹出的下拉列表中选择“趋势线”|“指数”选项，在弹出的对话框中选择“医药库存记录单购入”选项，单击“确定”按钮，如图8-76所示。
图8-76 设置趋势线
步骤3：设置完成后的效果如图8-77所示。
图8-77 设置完成后的效果
