UGNX8.0教程：使用拆分面命令快速创建曲面分割

2023-11-23 理论教育版权反馈

【摘要】：使用“拆分面”命令可以完成曲面分割的创建。Step4.单击对话框中的按钮，完成如图10.3.33所示的拆分面。图10.3.32“拆分面”对话框方式二：通过基准面来拆分。在该对话框的下拉列表中选择选项，并选取如图10.3.34所示的曲面为拆分对象。图10.3.35定义基准平面图10.3.36拆分面结果方式三：通过现有的曲线来拆分。继续以前面的模型为例，介绍通过现有的曲线创建拆分面的一般过程。图10.3.39定义拆分直线图10.3.40拆分面结果

使用“拆分面”命令可以完成曲面分割的创建。一般主要用于分割跨越区域面（是指一部分在型芯区域而另一部分在型腔区域的面，如图10.3.31所示）。如果产品模型上存在这样的跨越区域面，首先，对跨越区域面进行分割；其次，将完成分割的跨越区域面分别定义在型腔区域上和型芯区域上；最后，完成模具的分型。

创建“拆分面”有三种方式：方式一，通过等斜度线来拆分；方式二，通过基准面来拆分；方式三，通过现有的曲线来拆分。下面分别介绍这三种拆分面方式的一般创建过程。

方式一：通过等斜度线来拆分。

Step1.打开文件D:\ugdc8.1\work\ch10.03.08.01\limit_button_mold_parting_022.prt。

图10.3.30　扩大曲面方向

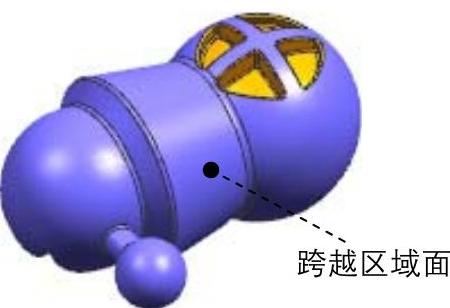

图10.3.31　跨越区域面

Step2.选择命令。在“注塑模工具”工具栏中单击“拆分面”图标，系统弹出如图10.3.32所示的“拆分面”对话框。

Step3.定义拆分面。在对话框中的下拉列表中选择选项，选取如图10.3.31所示的跨越区域面为拆分对象。

Step4.单击对话框中的按钮，完成如图10.3.33所示的拆分面。

图10.3.32　“拆分面”对话框

方式二：通过基准面来拆分。

Step1.打开文件D:\ugdc8.1\work\ch10.03.08.02\down_cover_mold_parting_022.prt。

Step2.选择命令。在“注塑模工具”工具条中单击“拆分面”按钮，系统弹出“拆分面”对话框。

Step3.定义拆分面类型。在该对话框的下拉列表中选择选项，并选取如图10.3.34所示的曲面为拆分对象。

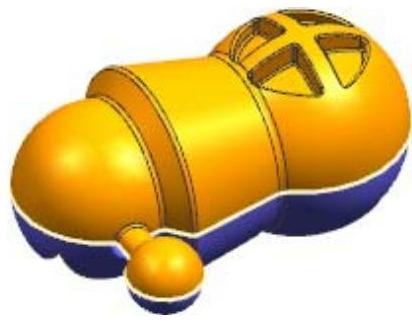

图10.3.33 拆分面结果

图10.3.34　定义拆分面

Step4.添加基准平面。在该对话框中单击“添加基准平面”按钮，系统弹出“基准平面”对话框，在下拉列表中选择选项，选取如图10.3.35所示的点，然后设置YC方向为矢量方向，单击按钮，创建的基准面如图10.3.35所示。(www.chuimin.cn)

Step5.单击“拆分面”对话框中的按钮，完成拆分面的创建，结果如图10.3.36所示。

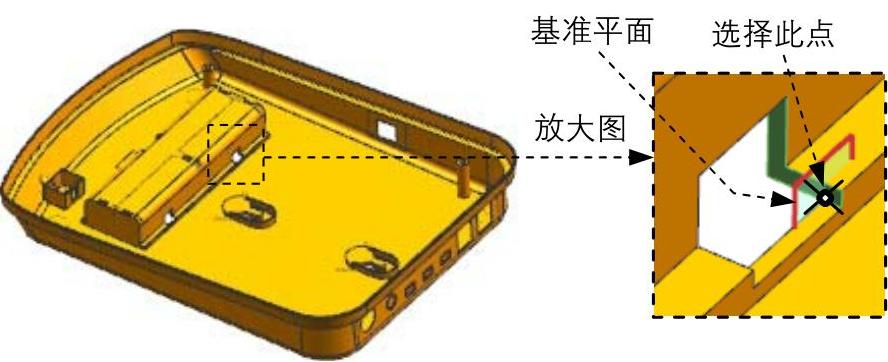

图10.3.35　定义基准平面

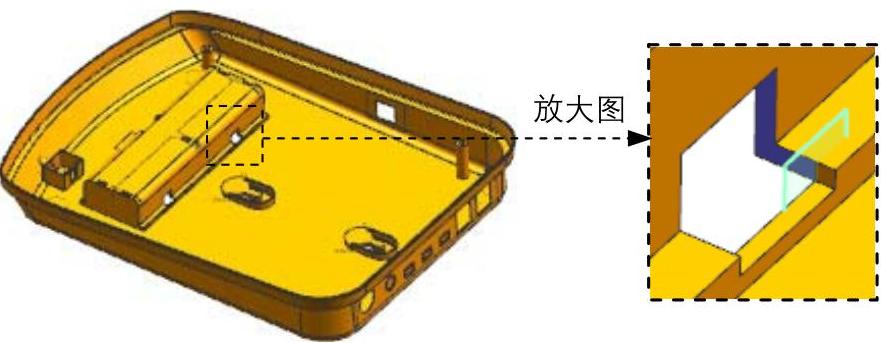

图10.3.36　拆分面结果

方式三：通过现有的曲线来拆分。

继续以前面的模型为例，介绍通过现有的曲线创建拆分面的一般过程。

Step1.选择命令。在“注塑模工具”工具条中单击“拆分面”按钮，系统弹出图10.3.37所示的“拆分面”对话框。

Step2.定义拆分面类型。在对话框中的下拉列表中选择选项。

Step3.定义拆分面。选取如图10.3.38所示的曲面为拆分对象。

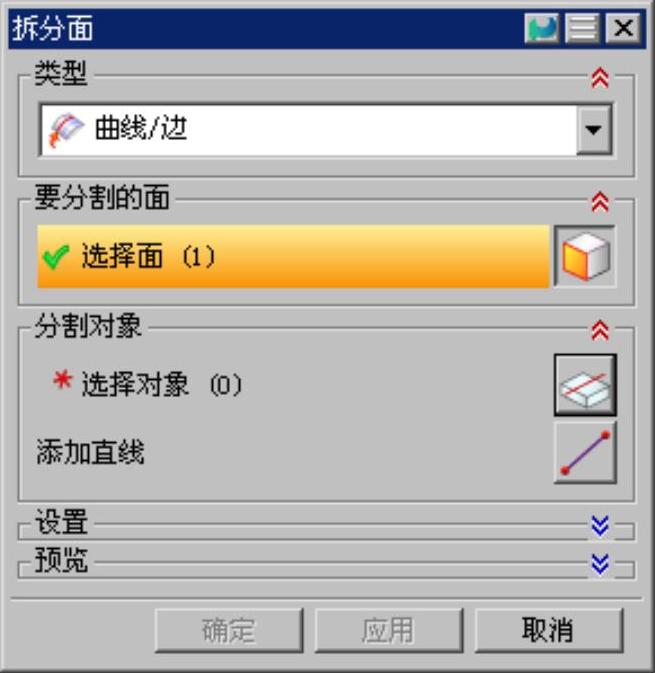

图10.3.37　“拆分面”对话框

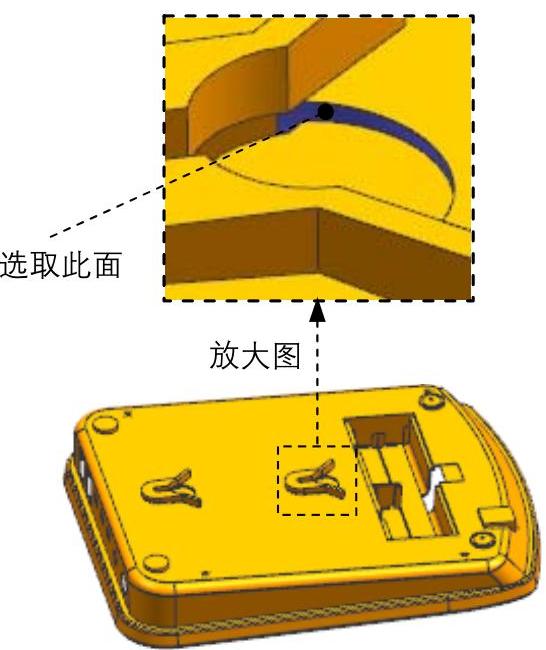

图10.3.38　定义拆分面

Step4.定义拆分直线。单击对话框中的“添加直线”按钮，系统弹出“直线”对话框，选取如图10.3.39所示的点1和点2，单击按钮，完成拆分直线的创建。

Step5.在“拆分面”对话框中激活区域，选取创建的直线，单击对话框中的按钮，结果如图10.3.40所示。

Step6.保存文件。选择下拉菜单命令，保存所有文件。

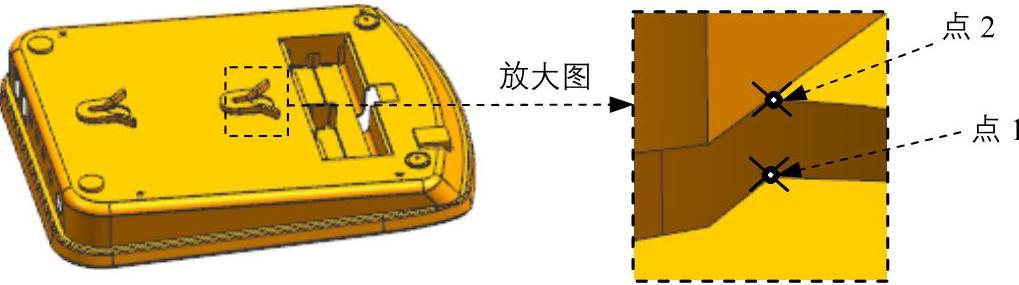

图10.3.39　定义拆分直线

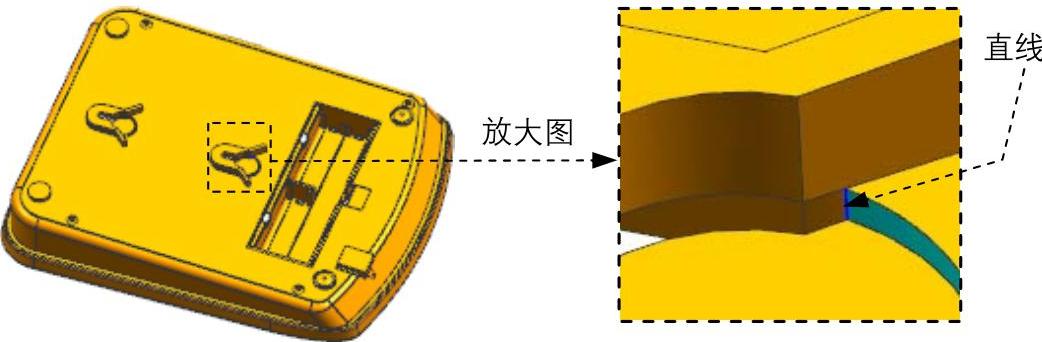

图10.3.40　拆分面结果
