UGNX8.0快速入门教程：创建方块

2023-11-23 理论教育 版权反馈
【摘要】：创建方块是指创建一个长方体或正方体，将某些局部开放的区域进行填充，一般用于不适合使用曲面修补法和边线修补法的区域，其创建方法也是创建滑块的一种方法。下面介绍使用一般方块法创建方块的一般过程。图10.3.2“创建方块”对话框图10.3.3选取点方法2：包容块法。Step1.在“注塑模工具”工具栏中单击“创建方块”按钮，系统弹出如图10.3.4所示的“创建方块”对话框。图10.3.4“创建方块”对话框Step4.保存文件。

创建方块是指创建一个长方体或正方体，将某些局部开放的区域进行填充，一般用于不适合使用曲面修补法和边线修补法的区域，其创建方法也是创建滑块的一种方法。MW提供了两种创建方块的方法，下面将分别介绍。

打开文件D:\ugdc8.1\work\ch10.03.02\down_cover_mold_parting_022.prt。

方法1：一般方块法。

一般方块法是指，选择基准点，然后以此基准点来定义方块的各个方向的边长。下面介绍使用一般方块法创建方块的一般过程。

Step1.在“注塑模工具”工具栏中单击“创建方块”按钮978-7-111-48728-9-Chapter10-145.jpg，系统弹出“创建方块”对话框。

Step2.选择类型。在对话框的978-7-111-48728-9-Chapter10-146.jpg下拉列表中选择978-7-111-48728-9-Chapter10-147.jpg选项，如图10.3.2所示。

Step3.选取参考点。在模型中选取图10.3.3所示边线的中点。

Step4.设置方块的尺寸。在“创建方块”对话框的978-7-111-48728-9-Chapter10-148.jpg区域中输入如图10.3.2所示的尺寸。

Step5.单击978-7-111-48728-9-Chapter10-149.jpg按钮。

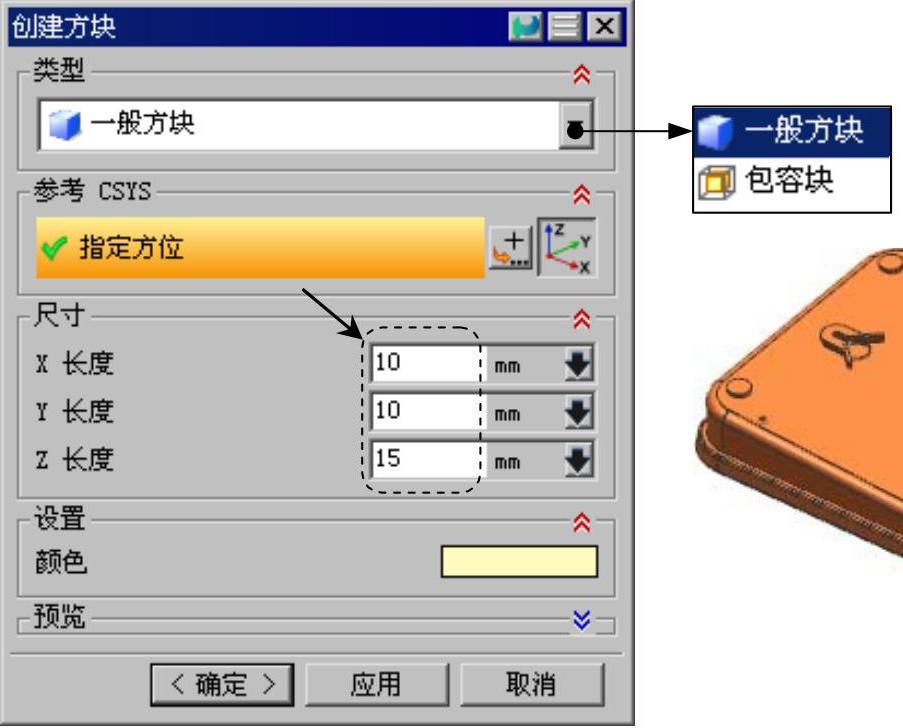

图10.3.2　“创建方块”对话框


图10.3.3　选取点(www.chuimin.cn)

方法2：包容块法。

包容块法是指，以需要修补的孔或槽的边界面来定义方块的大小，此方法是创建方块的常用方法。继续以前面的模型为例，介绍使用包容块法创建方块的一般过程。

Step1.在“注塑模工具”工具栏中单击“创建方块”按钮978-7-111-48728-9-Chapter10-152.jpg，系统弹出如图10.3.4所示的“创建方块”对话框。在对话框的978-7-111-48728-9-Chapter10-153.jpg下拉列表中选择978-7-111-48728-9-Chapter10-154.jpg选项。

Step2.选取边界面。选取如图10.3.5所示的3个平面，接受系统默认的间隙值1。

Step3.单击978-7-111-48728-9-Chapter10-155.jpg按钮，创建结果如图10.3.6所示。

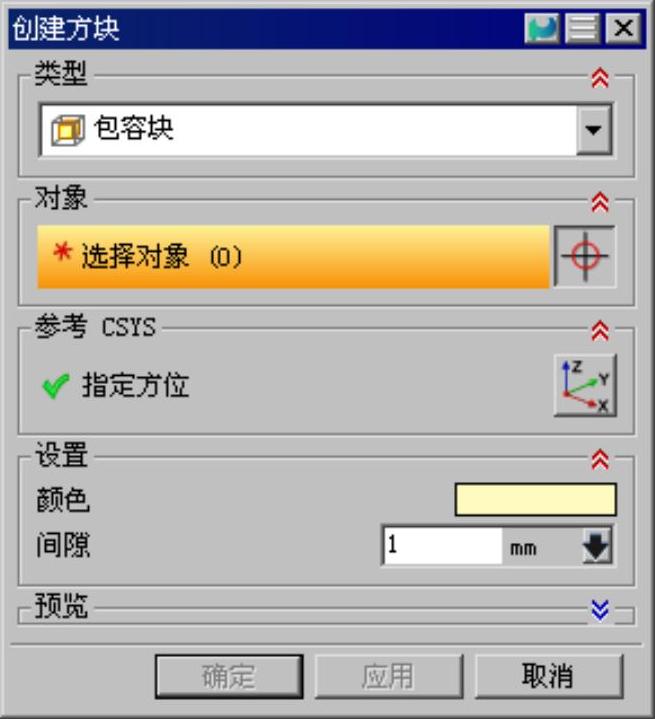

图10.3.4　“创建方块”对话框

Step4.保存文件。选择下拉菜单978-7-111-48728-9-Chapter10-157.jpg978-7-111-48728-9-Chapter10-158.jpg978-7-111-48728-9-Chapter10-159.jpg，保存所有文件。

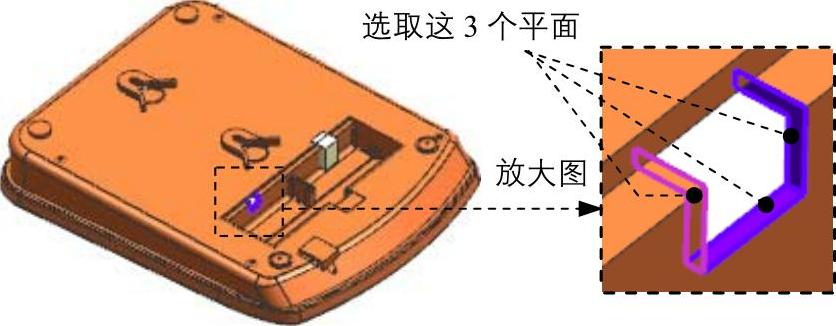

图10.3.5　选取边界面

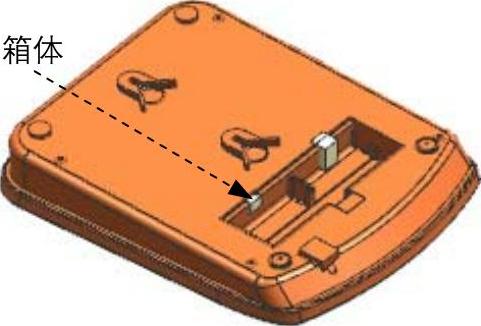

图10.3.6　创建结果
