注塑件从模具中取出后,由于温度及压力的变化会产生收缩现象,为此,UG软件提供了收缩率(Shrinkage)功能,来纠正注塑成品零件体积收缩上的偏差。用户通过设置适当的收缩率来放大参照模型,便可以获得符合尺寸要求的注塑零件。很多情况下制品材料、尺寸、模具结构、工艺参数等因素都会影响收缩率。继续以前面的模型为例,讲述设置收缩率的一般操作过程。
Step1.定义收缩率类型。
(1)选择命令。在注塑模向导工具栏中单击“收缩率”按钮,产品模型会高亮显示,同时系统弹出“缩放体”对话框。
(2)定义类型。在“缩放体”对话框区域的下拉列表中选择选项。
Step2.定义缩放体和缩放点。接受系统默认的设置值。
Step3.定义比例因子。在“缩放体”对话框区域的文本框中输入收缩率值1.006。
Step4.单击按钮,完成收缩率的设置。
Step5.在设置完收缩率后,还可以对产品模型的尺寸进行检查,具体操作步骤如下:
(1)选择命令。在主菜单栏上选择下拉菜单命令,系统弹出图10.2.9所示的“测量距离”对话框。(www.chuimin.cn)
(2)定义测量类型及对象。在对话框的下拉列表中选择选项,选取图10.2.10b所示的边线。
(3)完成设置选择后,显示零件的半径为65.3900,如图10.2.10b所示。零件的半径尺寸=65×1.006=65.3900,说明设置收缩没有失误。
(4)单击“测量距离”对话框中的按钮,退出测量。

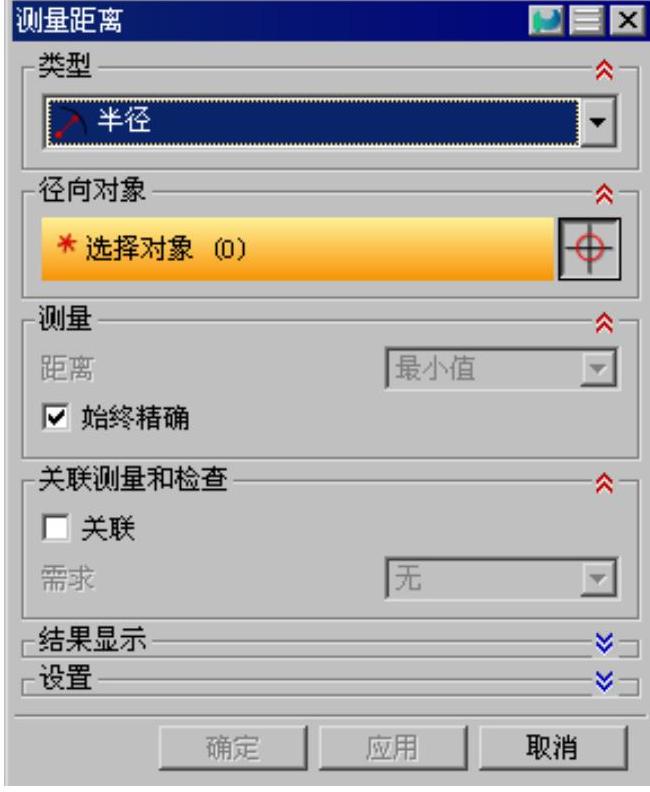

图10.2.9 “测量距离”对话框

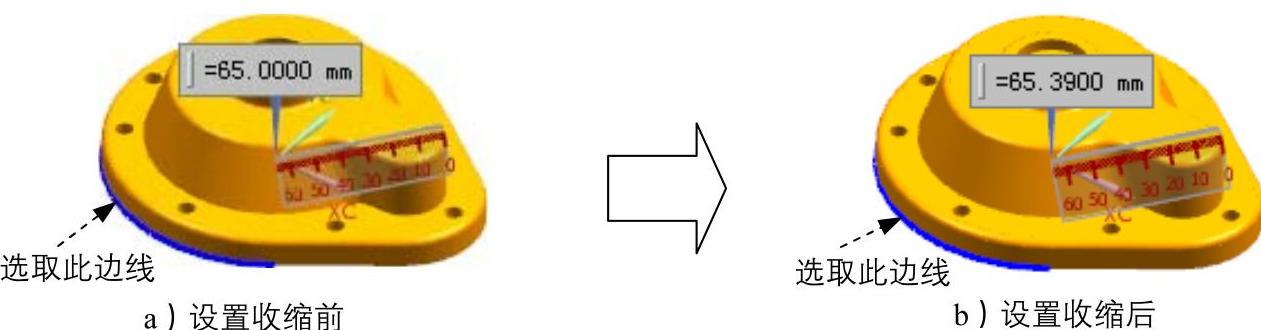

图10.2.10 测量结果
