2023-11-20
模具坐标系在整个模具设计中的地位非常重要,它不仅是所有模具装配部件的参考基准,而且还直接影响到模具的结构设计,所以定义模具坐标系非常重要。
在定义模具坐标系前,首先要分析产品的结构、产品的脱模方向和分型面,然后再定义模具坐标系。
在用注塑模向导进行模具设计时,模具坐标系的设置有相应的规定:规定坐标系的+Z轴方向表示开模方向,即顶出方向,XC-YC平面设在分模面上,原点设定在分型面的中心。
定义模具坐标系之前,要先把产品坐标系调整到模具坐标系相应的位置,然后再用注塑模向导中定义模具坐标系的功能去定义。继续以前面的模型为例,讲述设置模具坐标系的一般操作过程。
Step1.在注塑模向导工具栏中,单击“模具CSYS”按钮,系统弹出“模具CSYS”对话框,如图10.2.7所示。
Step2.在“模具坐标”对话框中选中选项,单击
按钮,完成模具坐标系的定义,结果如图10.2.8所示。
图10.2.7 “模具CSYS”对话框(www.chuimin.cn)

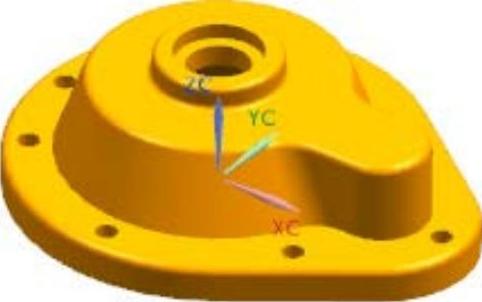

图10.2.8 定义后的模具坐标系
图10.2.7所示的“模具CSYS”对话框各选项的说明如下:
●:选择该单选项后,当前坐标系(产品坐标系)即为模具坐标系。
●:选择该单选项后,模具坐标系将定义在产品体的中心位置。
●:选择该单选项后,模具坐标系将定义在指定的边界面的中心。
说明:本例中产品坐标系不需要调整即符合模具坐标系的要求,当产品坐标系不符合模具坐标系的要求时,就需要进行调整。可通过下拉菜单中
子菜单下的
、
和
命令,对坐标系进行调整。也可以通过双击坐标系来调整。调整坐标系的方法与建模环境下的调整方法一致,此处不再赘述。
