初始化项目是UG NX 8.0中使用注塑模向导设计模具的源头,其作用是把产品模型装配到模具模块中,它在模具设计中起着非常关键的作用。此项操作会直接影响到模具设计的后续工作,所以在初始化项目前应仔细分析产品模型的结构并确定材料。下面介绍初始化项目的一般操作过程。
Step1.加载模型。
(1)进入UG NX 8.0初始化界面,在工具栏中右击,此时系统弹出图10.2.2所示的快捷菜单。
(2)在弹出的快捷菜单中,选择命令,系统弹出“应用模块”工具栏,如图10.2.3所示。
(3)在“应用模块”工具栏中单击按钮,系统弹出图10.2.4所示的“注塑模向导”工具栏。
图10.2.2 快捷菜单

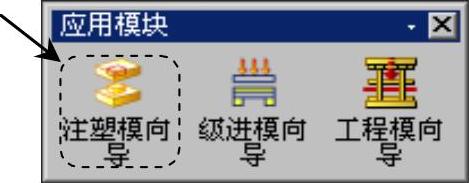

图10.2.3 “应用模块”工具栏

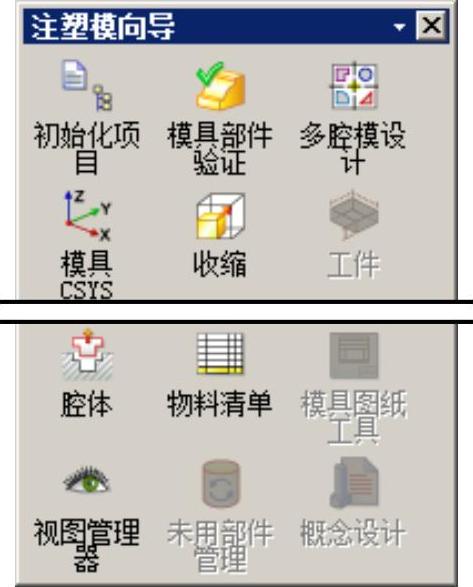

图10.2.4 “注塑模向导”工具栏
(4)在“注塑模向导”工具栏中单击“初始化项目”按钮,系统弹出“打开”对话框,选择D:\ugdc8.1\work\ch10.02\readjust.prt,单击
按钮,载入模型后,系统弹出图10.2.5所示的“初始化项目”对话框。
Step2.定义投影单位。在“初始化项目”对话框区域的
下拉列表中选择
选项。
Step3.设置项目路径和名称。
(1)设置项目路径。接受系统默认的项目路径。
(2)设置项目名称。在“初始化项目”对话框的文本框中输入readjust_mold。(www.chuimin.cn)
Step4.在该对话框中单击按钮,完成初始化项目的设置。
说明:系统自动载入产品数据,同时自动载入的还有一些装配文件,并都自动保存在项目路径下。完成加载后的模型如图10.2.6所示。

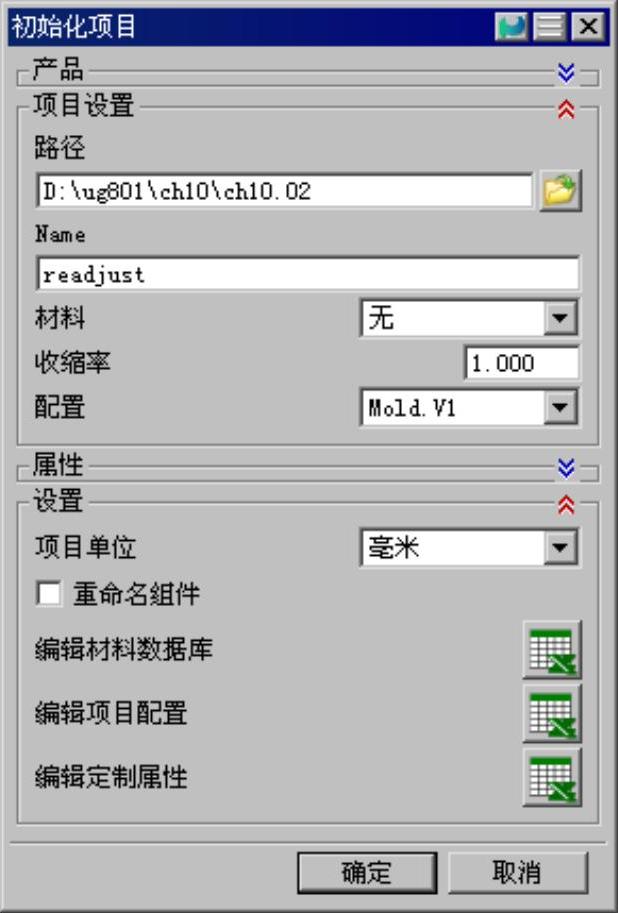

图10.2.5 “初始化项目”对话框

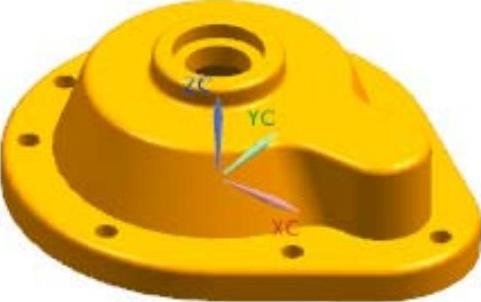

图10.2.6 加载模型
如图10.2.5所示的“初始化项目”对话框中各选项的说明如下:
●下拉列表:用于设定模具单位制,系统默认的投影单位为毫米;用户可以根据需要选择不同的单位制。
●文本框:用于设定模具项目中零部件的存储位置。用户可以通过单击“浏览”按钮
来更改零部件的存储位置。系统默认将项目路径设置在产品模型存放的文件夹中。
●文本框:用于定义当前创建的模型项目名称。系统默认的项目名称与产品模型名称是一样的。
●复选框:选中该复选框后,可用于控制在载入模具文件时是否显示“部件名管理”对话框。在加载模具文件时系统将会弹出“部件名管理”对话框,编辑该对话框可以对模具装配体中的各部件名称进行更改。
●下拉列表:用于定义产品模型的材料。通过该下拉列表可以选择不同的材料。
●文本框:用于指定产品模型的收缩率。若在材料下拉列表中定义了材料,则系统将自动设置好产品模型的收缩率。用户也可以直接在该文本框中输入相应的数值来定义产品模型的收缩率。
●按钮:单击该按钮,系统将弹出材料明细表。用户可以通过编辑该材料明细表来定义材料的收缩率,也可以增加材料和收缩率。
