UGNX8.0典藏版教程：自定义符号步骤简化

2023-11-23 理论教育 版权反馈
【摘要】：利用自定义符号命令可以创建用户所需的各种符号，且可将其加入到自定义符号库中。下面将介绍创建自定义符号的一般操作过程。图8.5.17所示的“用户定义符号”对话框常用的按钮及选项说明如下：●：该下拉列表用于从当前部件或指定目录中调用“用户定义符号”。图8.5.17“用户定义符号”对话框图8.5.18用户定义符号的创建图8.5.19创建完的用户定义符号●符号方向：使用该项可以对图样上的独立符号进行定位。

利用自定义符号命令可以创建用户所需的各种符号，且可将其加入到自定义符号库中。下面将介绍创建自定义符号的一般操作过程。

Step1.打开文件D:\ugdc8.1\work\ch08.05\user-definedsymbol.prt。

Step2.选择命令。选择下拉菜单978-7-111-48728-9-Chapter08-471.jpg978-7-111-48728-9-Chapter08-472.jpg978-7-111-48728-9-Chapter08-473.jpg978-7-111-48728-9-Chapter08-474.jpg978-7-111-48728-9-Chapter08-475.jpg命令，系统弹出“用户定义符号”对话框，如图8.5.17所示。

Step3.设置符号的参数，如图8.5.17所示。

Step4.放置符号。单击“用户定义符号”对话框中的978-7-111-48728-9-Chapter08-476.jpg按钮，选择图8.5.18所示的尺寸和放置位置。

Step5.单击978-7-111-48728-9-Chapter08-477.jpg按钮，结果如图8.5.19所示。

图8.5.17所示的“用户定义符号”对话框常用的按钮及选项说明如下：

●978-7-111-48728-9-Chapter08-478.jpg：该下拉列表用于从当前部件或指定目录中调用“用户定义符号”。

☑978-7-111-48728-9-Chapter08-479.jpg：使用该项将显示当前部件文件中所使用的符号列表。

☑978-7-111-48728-9-Chapter08-480.jpg：使用该项将显示当前目录的部件。

☑978-7-111-48728-9-Chapter08-481.jpg：使用该项可以从“实用工具目录”中的文件选择符号。

●978-7-111-48728-9-Chapter08-482.jpg：在该项中可以使用长度、高度或比例和宽高比来定义符号的大小。

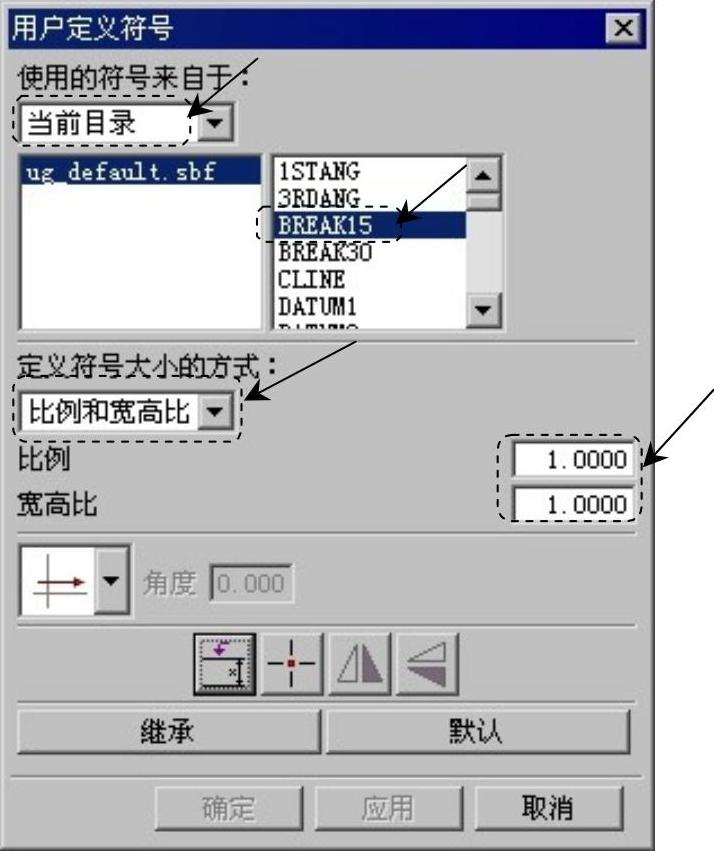

图8.5.17　“用户定义符号”对话框(www.chuimin.cn)

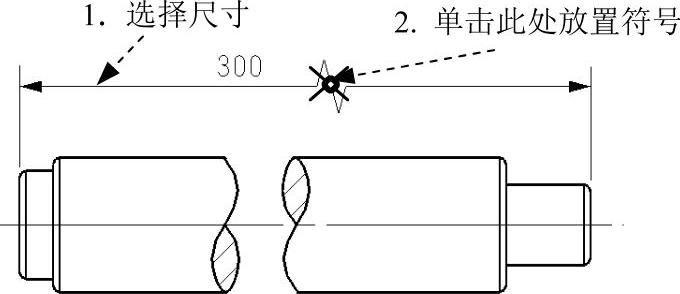

图8.5.18　用户定义符号的创建

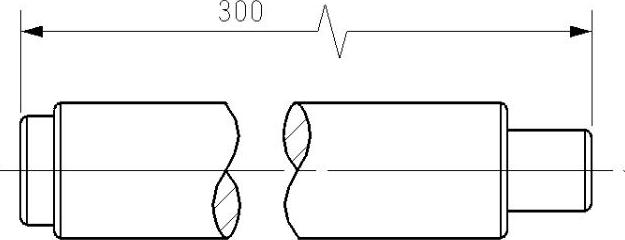

图8.5.19　创建完的用户定义符号

●符号方向：使用该项可以对图样上的独立符号进行定位。

☑978-7-111-48728-9-Chapter08-486.jpg：用来定义与XC轴方向平行的矢量方向的角度。

☑978-7-111-48728-9-Chapter08-487.jpg：用来定义与YC轴方向平行的矢量方向的角度。

☑978-7-111-48728-9-Chapter08-488.jpg：用来定义与所选直线平行的矢量方向。

☑978-7-111-48728-9-Chapter08-489.jpg：用来定义从一点到另外一点所形成的直线来定义矢量方向。

☑978-7-111-48728-9-Chapter08-490.jpg；用来在显示符号的位置输入一个角度。

●978-7-111-48728-9-Chapter08-491.jpg：用来将符号添加到制图对象中去。

●978-7-111-48728-9-Chapter08-492.jpg：用来指明符号在图样中的位置。
