UGNX8.0典藏版:表面粗糙度符号答案

【摘要】:再次启动UG NX 8.0后,表面粗糙度符号命令已激活。Step3.设置图8.5.12所示的表面粗糙度参数,然后选取图8.5.13所示的边线放置符号。图8.5.12“表面粗糙度”对话框图8.5.12所示的“表面粗糙度”对话框中的按钮及选项说明如下:●区域:用于设置原点位置和表面粗糙度符号的对齐方式。UG NX 8.0提供了九种类型的表面粗糙度符号。图8.5.13放置符号图8.5.14表面粗糙度标注

UG NX 8.0安装后默认的设置中,表面粗糙度符号选项命令是没有被激活的,因此首先要激活表面粗糙度符号选项命令。在UG NX 8.0的安装目录“C:\ProgramFiles\Siemens\NX 8.0\UGII”中找到ugii_env_ug.dat文件,用记事本程序将其打开,将其中的环境变量UGII_SURFACE_FINISH的值改为ON,然后保存文件。再次启动UG NX 8.0后,表面粗糙度符号命令已激活。

注意:UG NX 8.0中表面粗糙度符号及标注仍沿用GB/T131-1995,现行标注已更新为GB/T131-2009。下面将介绍标注表面粗糙度的一般操作过程。

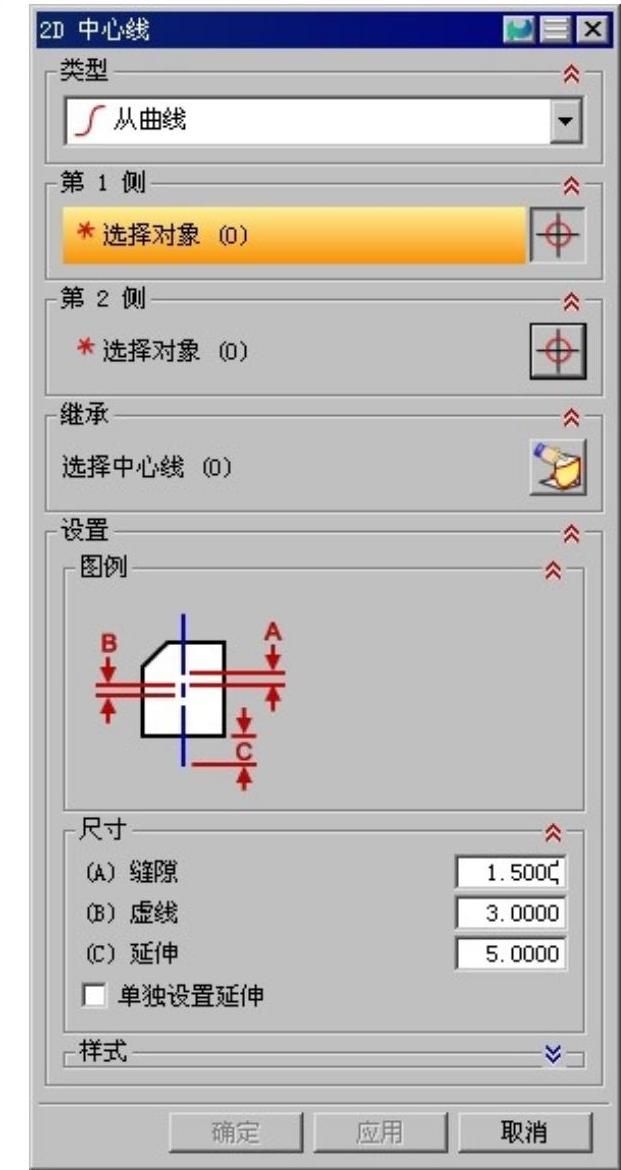

图8.5.9 “2D中心线”对话框

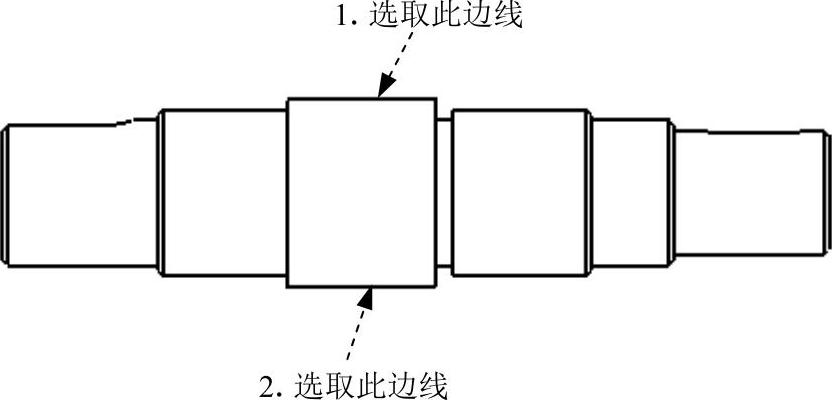

图8.5.10 选取边

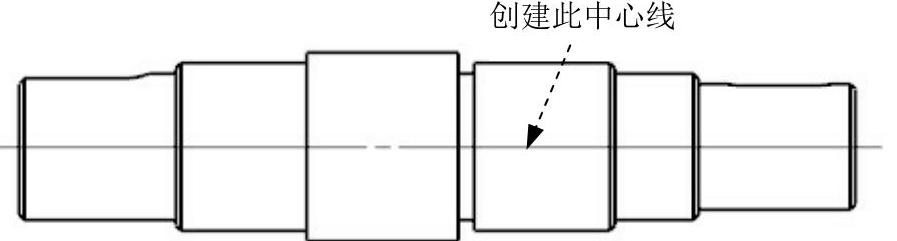

图8.5.11 创建中心线

Step1.打开文件D:\ugdc8.1\work\ch08.05\surfacefinishsymbol.prt。

Step2.选择命令。选择下拉菜单978-7-111-48728-9-Chapter08-448.jpg978-7-111-48728-9-Chapter08-449.jpg978-7-111-48728-9-Chapter08-450.jpg978-7-111-48728-9-Chapter08-451.jpg978-7-111-48728-9-Chapter08-452.jpg命令,系统弹出图8.5.12所示的“表面粗糙度”对话框。

Step3.设置图8.5.12所示的表面粗糙度参数,然后选取图8.5.13所示的边线放置符号。

Step4.标注其他表面粗糙度符号。完成后的效果如图8.5.14所示。

说明:其他表面粗糙度的标注需要使用978-7-111-48728-9-Chapter08-453.jpg区域中的“旋转角度”和“文本反转”功能,具体操作方法请读者参考随书光盘中的视频讲解。(www.chuimin.cn)


图8.5.12 “表面粗糙度”对话框

图8.5.12所示的“表面粗糙度”对话框中的按钮及选项说明如下:

978-7-111-48728-9-Chapter08-455.jpg区域:用于设置原点位置和表面粗糙度符号的对齐方式。

978-7-111-48728-9-Chapter08-456.jpg区域:用于创建带指引线的表面粗糙度符号,单击该区域中的978-7-111-48728-9-Chapter08-457.jpg按钮,可以选择指示位置。

978-7-111-48728-9-Chapter08-458.jpg区域:用于设置表面粗糙度符号的类型和值属性。UG NX 8.0提供了九种类型的表面粗糙度符号。要创建表面粗糙度,首先要选择相应的类型,选择的符号类型将显示在“图例”区域中。

978-7-111-48728-9-Chapter08-459.jpg区域:用于设置表面粗糙度符号的文本样式、旋转角度、圆括号及文本反转。

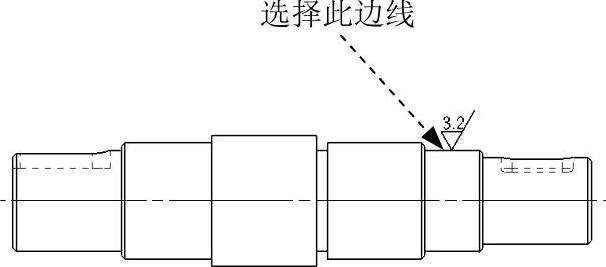

图8.5.13 放置符号

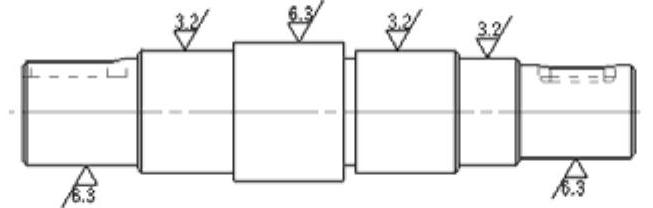

图8.5.14 表面粗糙度标注
