下面创建图8.4.18所示的局部剖视图，操作过程如下：

Step1.打开文件D:\ugdc8.1\work\ch08.04\breakout-section.prt。

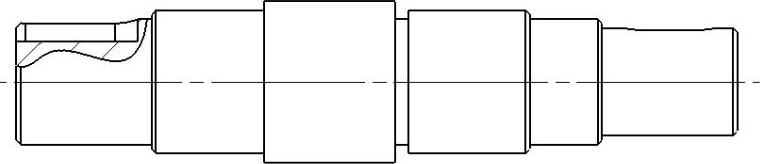

图8.4.18　局部剖视图

Step2.调整视图显示状态。

（1）在图形区右击，在弹出的快捷菜单中选择命令。

（2）在图形区右击，在弹出的快捷菜单中选择命令，将视图调整到线框状态。

Step3.绘制剖切区域。选择下拉菜单命令，弹出“艺术样条”对话框，选中复选框，取消选中区域中的复选框，绘制图8.4.19所示的样条曲线，单击对话框中的按钮。

图8.4.19　插入艺术样条曲线

Step4.进入制图环境。选择下拉菜单命令，进入制图环境。

Step5.新建工程图。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“图纸页”对话框，在对话框中选择图8.4.20所示的选项，然后单击按钮，系统弹出“基本视图”对话框。

Step6.定义基本视图参数。在“基本视图”对话框区域的下拉列表中选择选项，在区域的下拉列表中选择选项。

Step7.放置视图。在图形区中的合适位置（图8.4.21）依次单击以放置前视图和俯视图，单击中键完成视图的放置。

Step8.设置视图显示。选择下拉菜单命令，系统弹出“视图首选项”对话框，在选项卡中设置隐藏线为不可见，单击按钮。

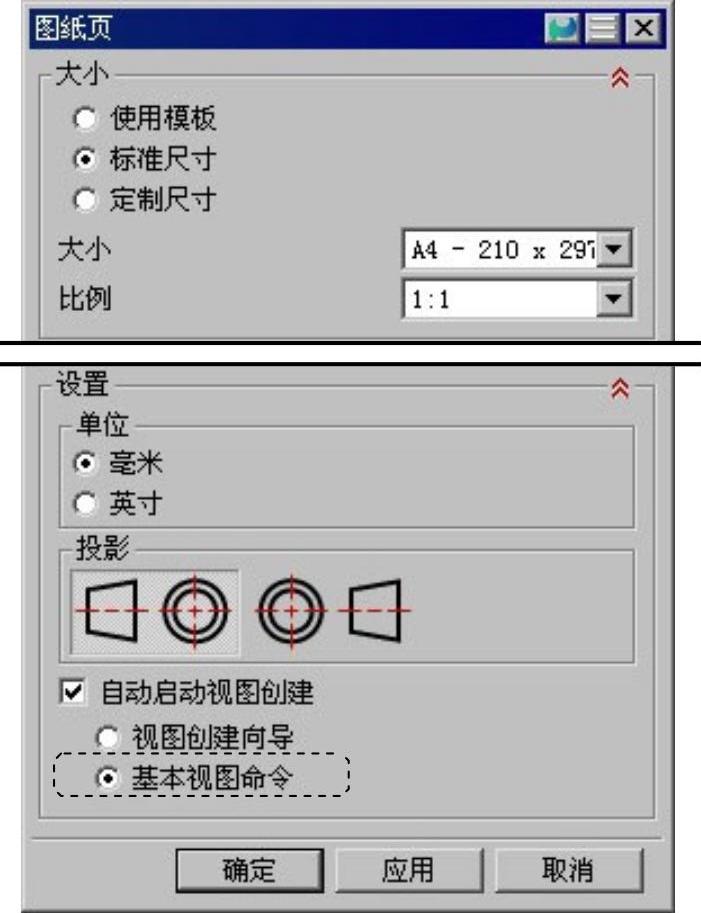

图8.4.20　“图纸页”对话框(www.chuimin.cn)

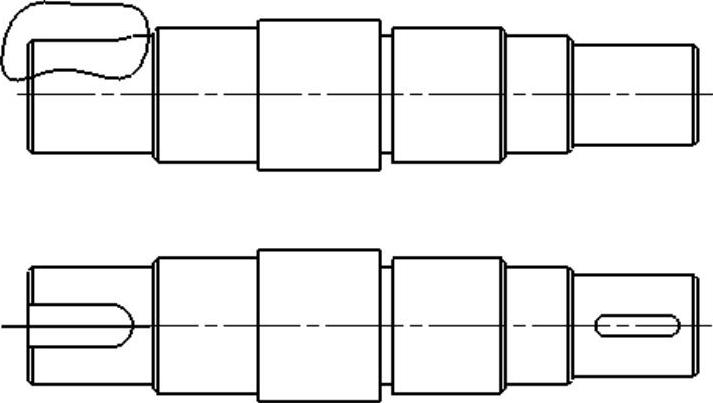

图8.4.21　创建基本视图

Step9.编辑视图的关联性。

（1）展开成员视图。选择前视图并右击，在弹出的快捷菜单中选择命令。

说明：选择前视图时可以在部件导航器中选取，或在视图上右击也可弹出快捷菜单。

（2）添加关联曲线。选择下拉菜单命令，系统弹出“视图相关编辑”对话框，单击“模型转换到视图”按钮，选择图8.4.22所示的样条曲线，然后单击两次按钮。

图8.4.22　选取曲线

（3）退出扩展模式。在图形区右击，从系统弹出的快捷菜单中选择命令。

Step10.选择命令。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“局部剖”对话框。

Step11.创建局部剖视图。

（1）选择生成局部剖的视图。在系统的提示下，在图形区选取前视图，此时对话框如图8.4.23所示。

（2）定义基点。在系统的提示下，单击“捕捉方式”工具条中的按钮，选取图8.4.24所示的基点。

（3）定义拉出的矢量方向。接受系统的默认方向。

（4）选择剖切线。单击“局部剖”对话框中的“选择曲线”按钮，选择样条曲线作为剖切线，单击按钮，再单击按钮，完成局部剖视图的创建。
