下面创建图8.4.15所示的阶梯剖视图，操作过程如下：
Step1.打开文件D:\ugdc8.1\work\ch08.04\stepped-section_cut.prt。
Step2.选择命令。选择下拉菜单
命令，系统弹出“轴测图中的全剖/阶梯剖”对话框，如图8.4.16所示。
Step3.在系统
的提示下，选择图形区中的视图作为阶梯剖的父视图。
Step4.定义剖切线。
（1）定义箭头方向矢量。在系统
的提示下，在对话框的“剖视图方向”下拉列表中选择
选项，单击对话框中的
按钮。
（2）定义剖切方向矢量。在系统
的提示下，在对话框的“剖视图方向”下拉列表中选择
选项，单击对话框中的
按钮，系统弹出“截面线创建”对话框。
（3）定义剖切位置。在系统
的提示下，选中“截面线创建”对话框中的
单选项，然后在
后的下拉列表中选择
选项，依次选择图8.4.17所示的四个圆，单击“截面线创建”对话框中的
按钮。
(www.chuimin.cn)

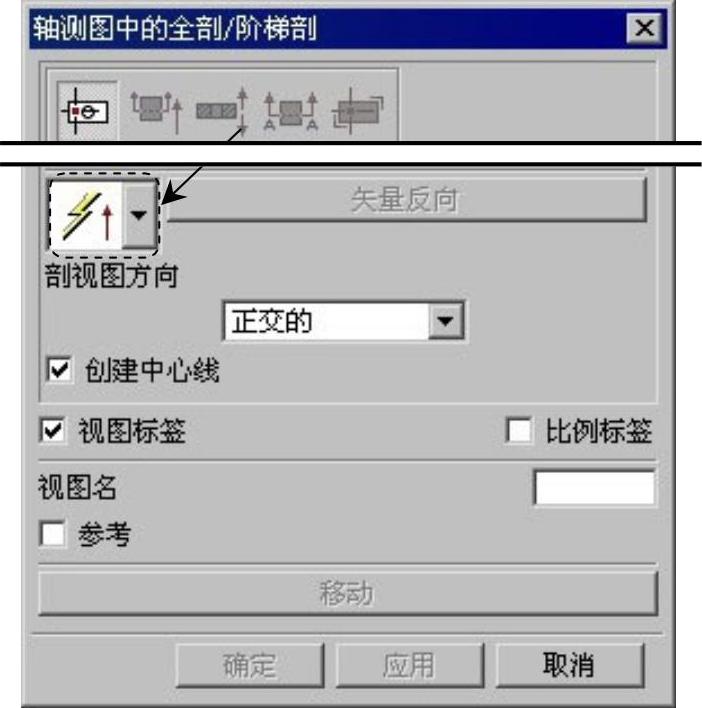

图8.4.16 “轴测图中的全剖/阶梯剖”对话框
图8.4.15 阶梯剖视图
图8.4.17 选取的四个圆
Step5.放置阶梯剖视图。选择合适的位置并单击以放置阶梯剖视图。
Step6.单击“轴测图中的全剖/阶梯剖”对话框中的
按钮，完成阶梯剖视图的创建。
