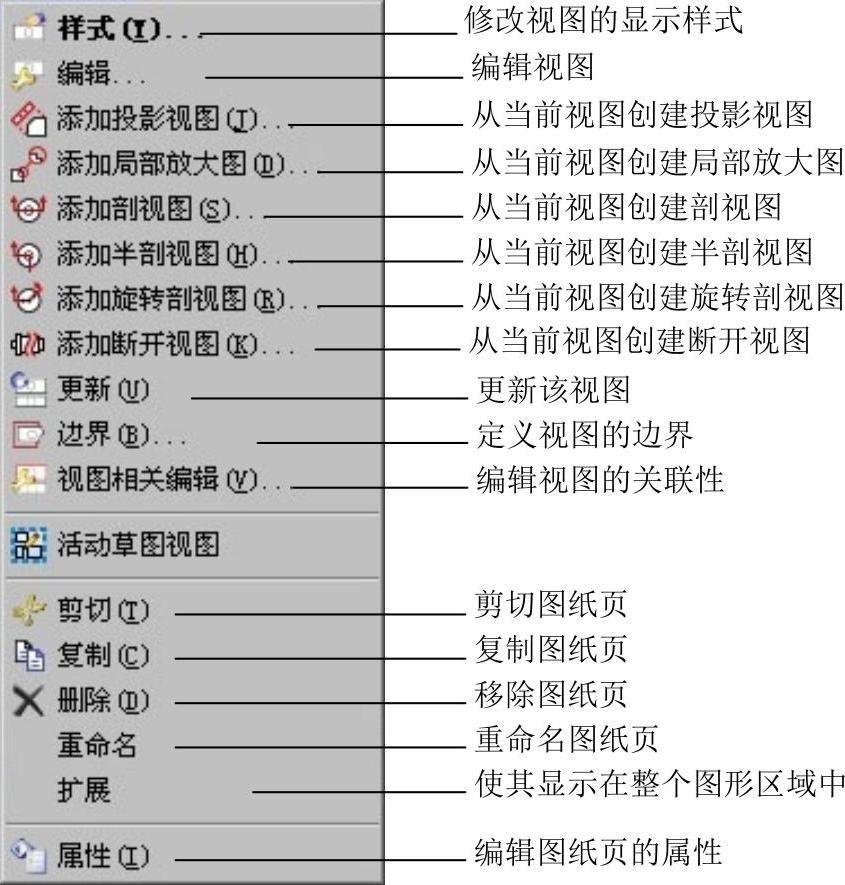

【摘要】：在学习本节前，请先打开文件D:\ugdc8.1\work\ch08.01\down_base.prt。在UG NX 8.0中，部件导航器如图8.1.11所示，可用于编辑、查询和删除图样，模型树包括零件的图纸页、成员视图、剖面线和表格。在部件导航器的模型树结构中，提供了图、图片和视图节点，下面针对不同对象分别进行介绍。图8.1.11部件导航器图8.1.12快捷菜单（一）在部件导航器中的节点上右击，系统弹出图8.1.13所示的快捷菜单（二）。

在学习本节前，请先打开文件D:\ugdc8.1\work\ch08.01\down_base.prt。

在UG NX 8.0中，部件导航器（也可以称为图样导航器）如图8.1.11所示，可用于编辑、查询和删除图样（包括在当前部件中的成员视图），模型树包括零件的图纸页、成员视图、剖面线和表格。在工程图环境中，有以下几种方式可以编辑图样或者图样上的视图：

●修改视图的显示样式。在模型树中双击某个视图，在系统弹出的“视图样式”对话框中进行编辑。

●修改视图所在的图纸页。在模型树中选择视图，并拖至另一张图纸页。

●打开某一图纸页。在模型树中双击该图纸页即可。

在部件导航器的模型树结构中，提供了图、图片和视图节点，下面针对不同对象分别进行介绍。

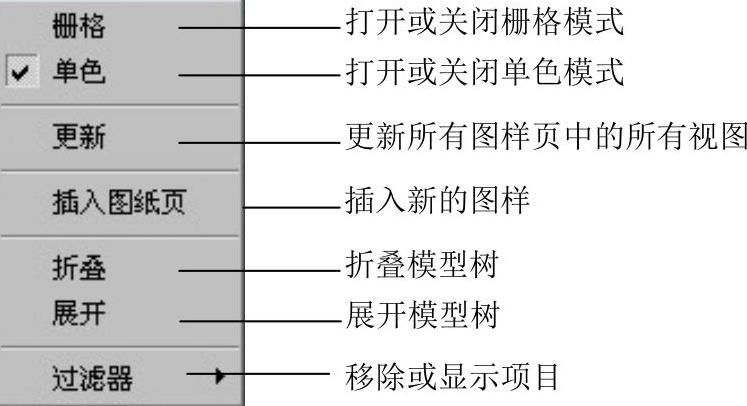

（1）在部件导航器中的节点上右击，系统弹出图8.1.12所示的快捷菜单（一）。
