通过模型的偏差分析,可以检查所选的对象是否相接、相切,以及边界是否对齐等,并得到所选对象的距离偏移值和角度偏移值。下面以一个模型为例,简要说明其操作过程。
Step1.打开文件D:\ugdc8.1\work\ch07.02\deviation.prt。
Step2.选择下拉菜单命令,系统弹出图7.2.2所示的“偏差检查”对话框。
Step3.检查曲线至曲线的偏差。
(1)在该对话框的下拉列表中选取选项,在区域的下拉列表中选择选项。
(2)依次选取图7.2.3所示的曲线和边线。
(3)在该对话框中单击按钮,系统弹出图7.2.4所示的“信息”窗口,在弹出的“信息”窗口中会列出指定的信息,包括分析点的个数、两个对象的最小距离误差、最大距离误差、平均距离错误、最小角度误差、最大角度误差、平均角度误差以及各检查点的数据。完成检查曲线至曲线的偏差。
图7.2.2 “偏差检查”对话框
(www.chuimin.cn)
图7.2.3 选择对象
图7.2.4 “信息”窗口
Step4.检查曲线至面的偏差。根据经过点斜率的连续性,检查曲线是否真的位于模型表面上。在下拉列表中选取选项,操作方法参见检查曲线至曲线的偏差。

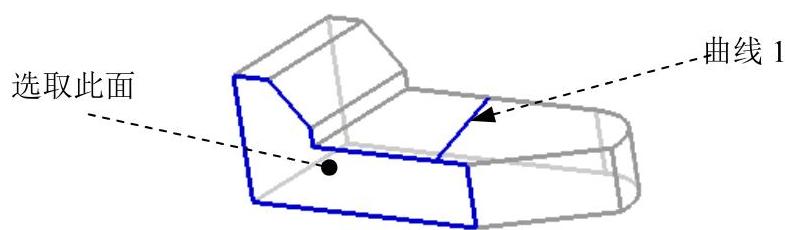

说明:进行曲线至面的偏差检查时,选取图7.2.5所示的曲线1和曲面为检查对象。曲线至面的偏差检查只能选取非边缘的曲线,所以只能选择曲线1。
图7.2.5 对象选择
Step5.对于边到面偏差、面至面偏差、边至边偏差的检测,操作方法参见检查曲线至曲线的偏差。
