下面以一个简单的模型为例,来说明测量距离的一般操作过程。
Step1.打开文件D:\ugdc8.1\work\ch07.01\distance.prt。
Step2.选择下拉菜单命令,系统弹出图7.1.1所示的“测量距离”对话框。
图7.1.1 “测量距离”对话框
图7.1.1所示的“测量距离”对话框的下拉列表中各选项的说明如下:
☑选项:可以测量点、线、面之间的任意距离。
☑选项:可以测量空间上的点、线投影到同一个面上后,在该平面上它们之间的距离。
☑选项:可以测量图形区的任意位置距离。
☑选项:可以测量任意线段的距离。
☑选项:可以测量任意圆的半径值。
☑选项:用于测量在曲线上两点之间的最短距离。
Step3.测量面到面的距离。
(1)定义测量类型。在“测量距离”对话框的下拉列表中选择选项。
(2)定义测量距离。在“测量距离”对话框区域的下拉列表中选取选项。
(3)定义测量对象。选取图7.1.2a所示的模型表面1,再选取模型表面2。测量结果如图7.1.2b所示。
(4)单击按钮,完成测量面到面的距离。
图7.1.2 测量面与面的距离

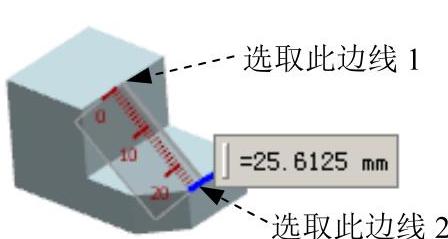

Step4.测量线到线的距离(图7.1.3),操作方法参见Step3,先选取边线1,后选取边线2,单击按钮。

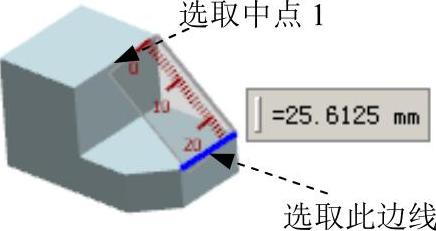

Step5.测量点到线的距离(图7.1.4),操作方法参见Step3,先选取中点1,后选取边线,单击按钮。(www.chuimin.cn)
图7.1.3 线到线的距离
图7.1.4 点到线的距离
Step6.测量点到点的距离。
(1)定义测量类型。在“测量距离”对话框的下拉列表中选择选项。
(2)定义测量距离。在“测量距离”对话框区域的下拉列表中选取选项。
(3)定义测量几何对象。选取图7.1.5所示的模型表面点1和点2。测量结果如图7.1.5所示。
(4)单击按钮,完成测量点到点的距离。
Step7.测量点与点的投影距离(投影参照为平面)。
(1)定义测量类型。在“测量距离”对话框的下拉列表中选择选项。
(2)定义测量距离。在“测量距离”对话框区域的下拉列表中选取选项。
(3)定义投影表面。选取图7.1.6所示的模型表面1。
(4)定义测量几何对象。先选取图7.1.6所示的模型点1,然后选取图7.1.6所示的模型点2,测量结果图7.1.6所示。
(5)单击按钮,完成测量点与点的投影距离。
图7.1.5 点到点的距离
图7.1.6 测量点与点的投影距离
