虽然在生成曲线时,已经对曲线进行了分析,从一定程度上保证了曲面的质量,但在曲面生成完成后,同样非常有必要对曲面的一些特性(如半径、反射、斜率)进行评估,以确定曲面是否达到设计要求。
下面通过简单的范例分析来说明曲线特性分析的一般方法及操作过程。
Step1.打开文件D:\ugdc8.1\work\ch05.03\surface.prt。
Step2.半径分析。

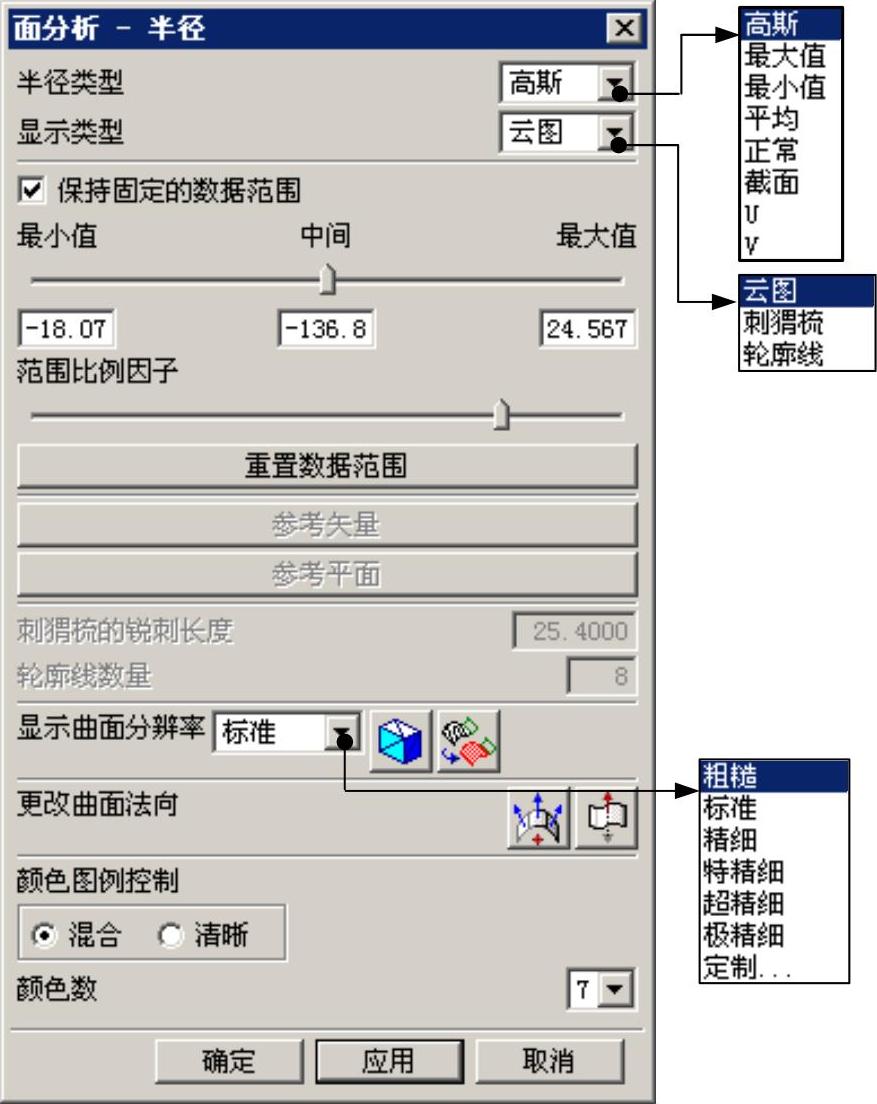

(1)选择下拉菜单命令,系统弹出图5.3.29所示的“面分析-半径”对话框。

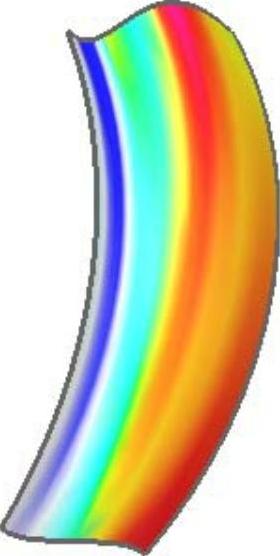

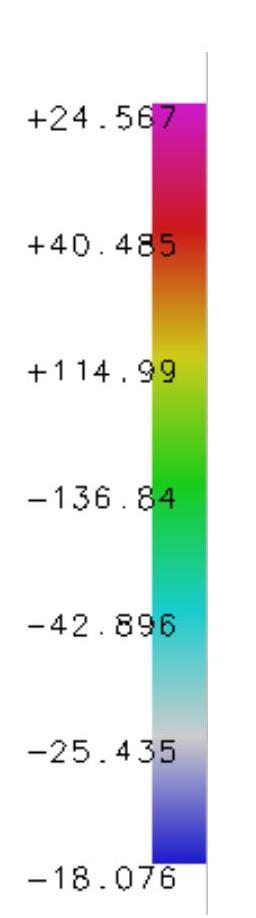

(2)采用“面分析-半径”对话框中的默认设置。此时曲面上呈现出一个彩色分布图,如图5.3.30所示。同时系统显示颜色图例,如图5.3.31所示。彩色分布图中的不同颜色代表不同的曲率大小,颜色与曲率大小的对应关系可以从颜色图例中查阅。单击按钮,完成半径分析。
说明:由于曲面当前处于“艺术外观”显示状态下,所以曲面可以呈彩色分布显示。如果将显示状态切换为“着色”或“带边着色”,即可取消彩色显示结果。
Step3.反射分析。

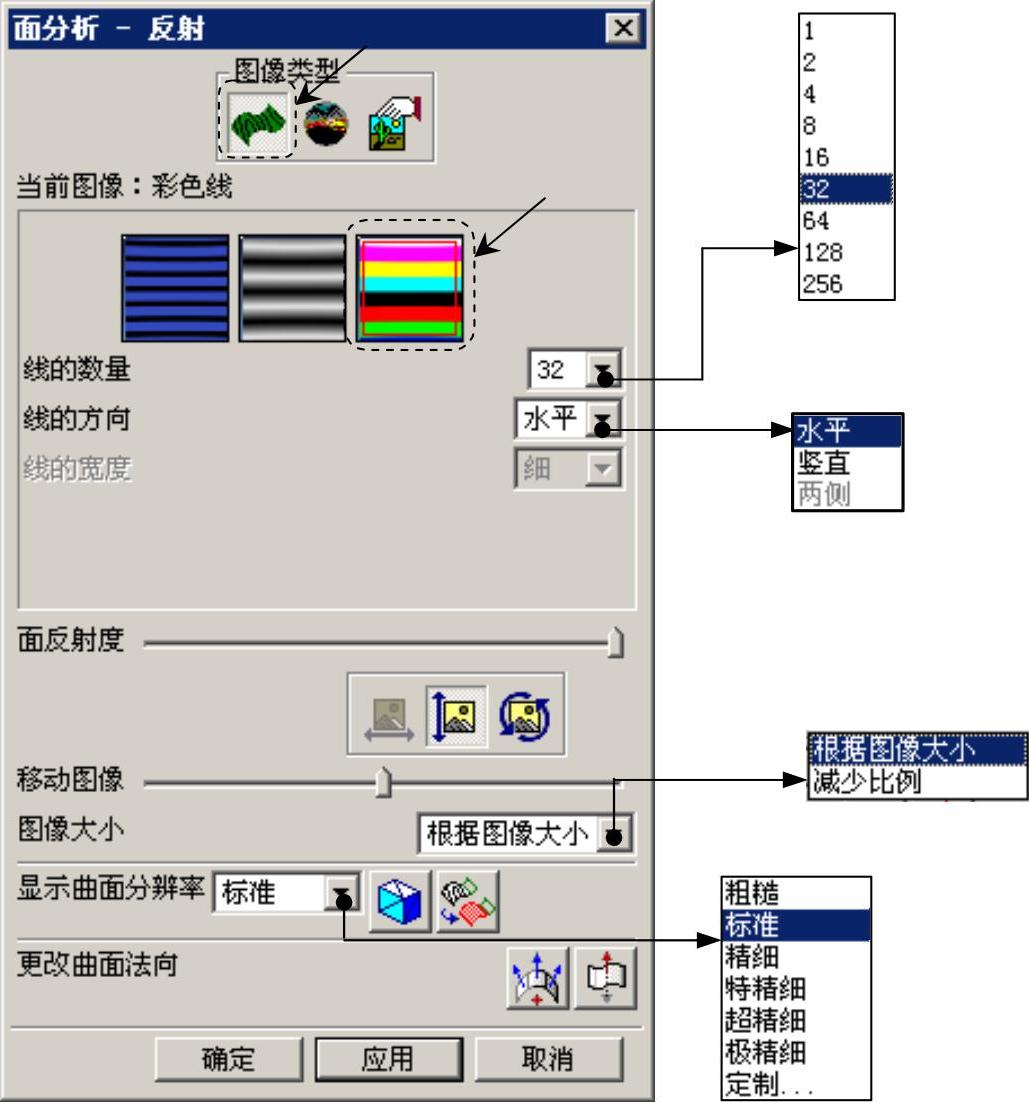

(1)选择下拉菜单命令,系统弹出图5.3.32所示的“面分析-反射”对话框。
图5.3.29 “面分析-半径”对话框
图5.3.30 分析结果
图5.3.31 颜色图例
(2)在“面分析-反射”对话框中可以选择反射图像类型、反射图片和设置各种反射类型的参数。单击“直线图像”按钮,选择选项,再单击按钮,图5.3.33所示为直线图像彩纹分析的结果。(www.chuimin.cn)
Step4.斜率分析。

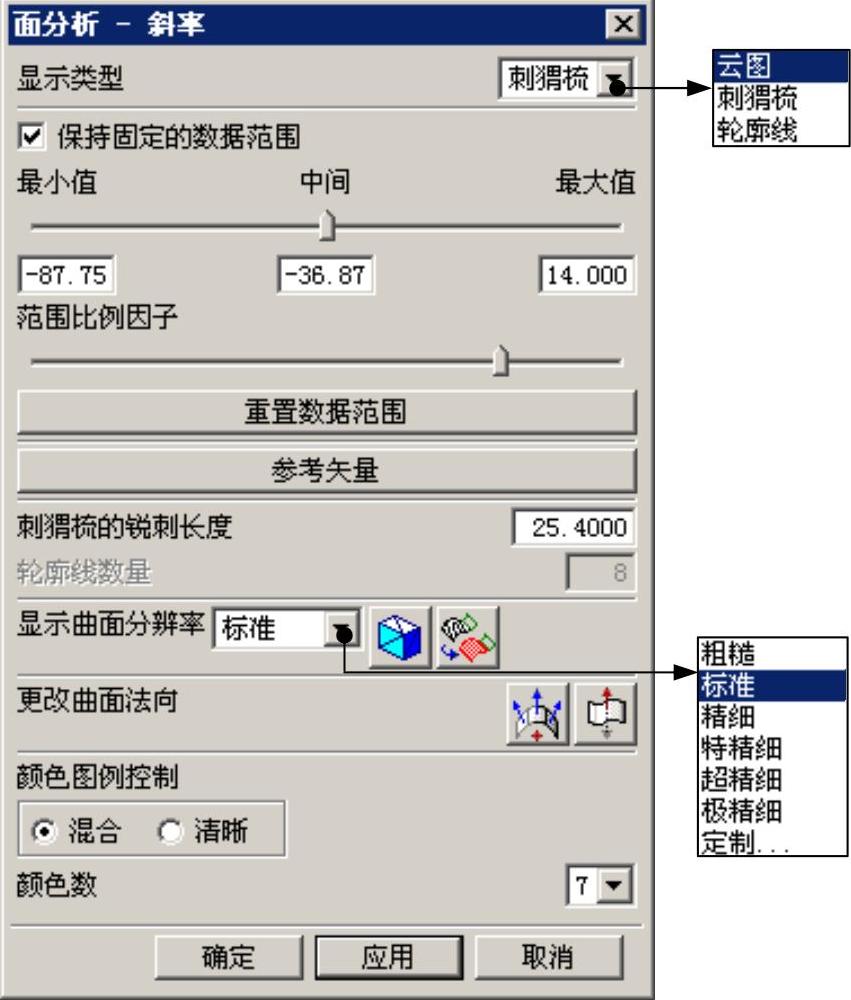

(1)选择下拉菜单命令,系统弹出“面分析-斜率”对话框,如图5.3.34所示。
(2)在“面分析-斜率”对话框中可以选择显示类型,改变参考斜率的矢量和设置各种反射类型的参数。选择下拉列表中的选项,单击按钮。

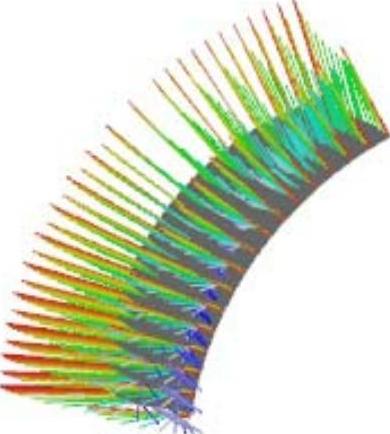

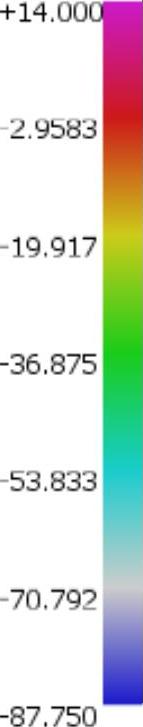

(3)刺猬梳分析的结果如图5.3.35所示,同时系统显示“颜色图例”,如图5.3.36所示。
图5.3.32 “面分析-反射”对话框
图5.3.33 分析结果
图5.3.34 “面分析-斜率”对话框
图5.3.35 分析结果
图5.3.36 颜色图例
