UGNX8.0快速入门教程：创建拉伸和回转曲面
【摘要】：拉伸曲面和回转曲面的创建方法与相应的实体特征基本相同。下面介绍创建图5.3.2所示的拉伸曲面特征的过程。图5.3.2拉伸曲面Step1.打开文件D:\ugdc8.1\work\ch05.03\extrude_surf.prt。Step2.选择下拉菜单命令，系统弹出图5.3.3所示的“拉伸”对话框。Step4.确定拉伸起始值和结束值。图5.3.3“拉伸”对话框Step5.定义拉伸特征的体类型。在图形区选取图5.3.4a所示的曲线为回转截面，单击中键确认。
拉伸曲面和回转曲面的创建方法与相应的实体特征基本相同。下面对这两种方法进行简单介绍。
1.创建拉伸曲面
拉伸曲面是将截面草图沿着草图平面的垂直方向拉伸而成的曲面。下面介绍创建图5.3.2所示的拉伸曲面特征的过程。

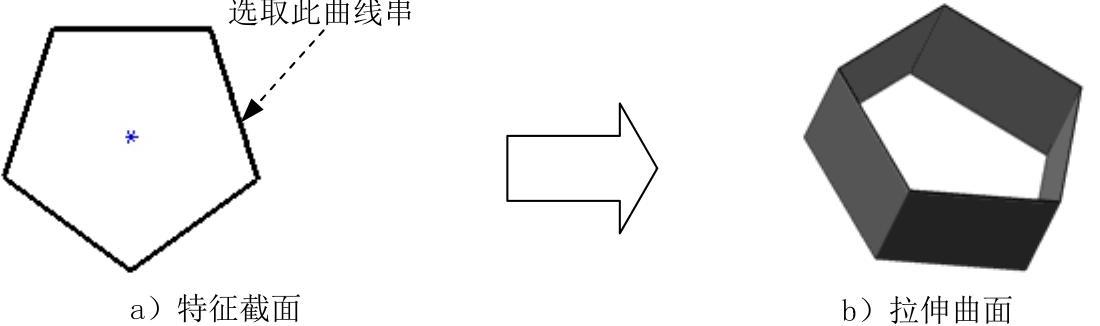

图5.3.2 拉伸曲面
Step1.打开文件D:\ugdc8.1\work\ch05.03\extrude_surf.prt。
Step2.选择下拉菜单
命令，系统弹出图5.3.3所示的“拉伸”对话框。
Step3.定义拉伸截面。在图形区选取图5.3.2a所示的曲线串为特征截面。
Step4.确定拉伸起始值和结束值。在
区域的
下拉列表中选择
选项，在
文本框中输入值0.0，在
下拉列表中选择
选项，在
文本框中输入值5.0并按回车键。

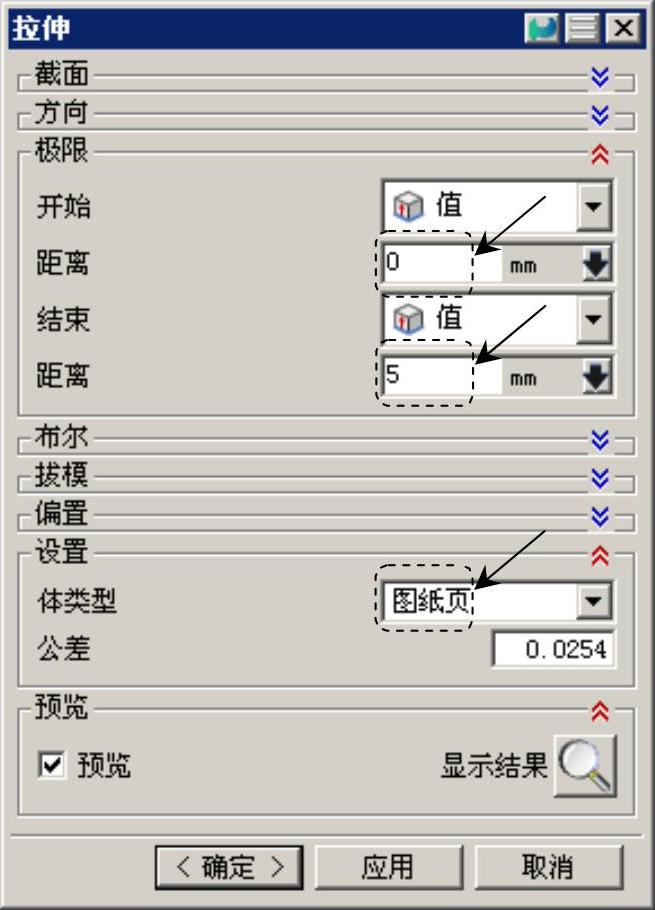

图5.3.3 “拉伸”对话框
Step5.定义拉伸特征的体类型。在
区域的
下拉列表中选择
选项，其他采用默认设置。(www.chuimin.cn)
Step6.单击“拉伸”对话框中的
按钮（或者单击中键），完成拉伸曲面的创建。
2.创建回转曲面
回转曲面是将截面草图绕着一条中心轴线旋转而形成的曲面。下面介绍创建图5.3.4所示的回转曲面特征的过程。

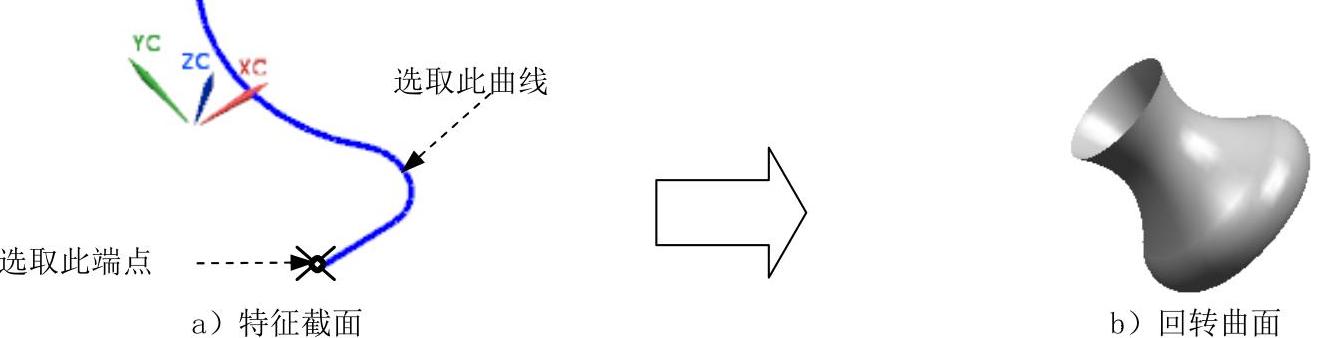

图5.3.4 回转曲面
Step1.打开文件D:\ugdc8.1\work\ch05.03\rotate_surf.prt。
Step2.选择
命令，系统弹出“回转”对话框。
Step3.定义回转截面。在图形区选取图5.3.4a所示的曲线为回转截面，单击中键确认。
Step4.定义回转轴。选择
作为回转轴的矢量方向，然后选取图5.3.4a所示的端点定义指定点。
Step5.定义回转特征的体类型。在
区域的
下拉列表中选择
选项，其他采用默认设置。
Step6.单击对话框中的
按钮（或者单击中键），完成回转曲面的创建。
