UGNX8.0快速入门教程-习题解析
【摘要】：图4.41.7手轮模型图4.41.8回转特征Step3.添加图4.41.9所示的拉伸特征1。图4.41.11阵列特征图4.41.12拉伸特征2Step7.添加拉伸特征3，特征截面形状如图4.41.13所示。截面草图如图4.41.23所示，拉伸结束方式选择至选定对象。Step6.添加图4.41.25所示的边倒圆特征，圆角半径值为5.0。图4.41.24边倒圆特征图4.41.25边倒圆特征Step7.添加抽壳特征，要去除的面如图4.41.26所示，壁厚值为2.0。图4.41.26抽壳特征4.创建图4.41.27所示的多头连接机座的三维模型，所缺尺寸可自行确定。图4.41.27模型创建步骤
1.创建图4.41.1所示的六角螺母模型，操作提示如下：
Step1.新建一个零件的三维模型，将零件的模型命名为fix_nut.prt。
Step2.创建图4.41.2所示的实体拉伸特征，截面草图如图4.41.3所示，深度值为5.0。
图4.41.1 六角螺母模型
图4.41.2 拉伸特征

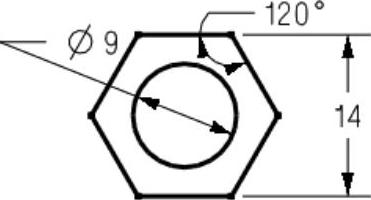

图4.41.3 截面草图
Step3.添加图4.41.4所示的回转特征，进行“求差”操作，截面草图如图4.41.5所示。
Step4.添加图4.41.6所示的倒角特征，半径值为0.5。
图4.41.4 回转特征

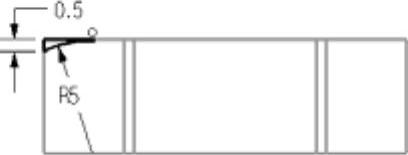

图4.41.5 截面草图
图4.41.6 倒角特征
2.创建图4.41.7所示的手轮模型（所缺尺寸可自行确定），操作提示如下：
Step1.新建一个零件的三维模型，将零件的模型命名为handwheel.prt。

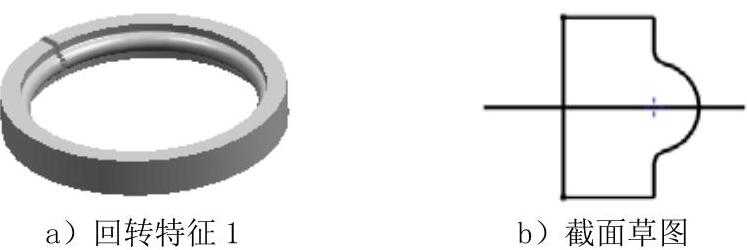

Step2.添加图4.41.8a所示的回转特征1，截面草图如图4.41.8b所示。

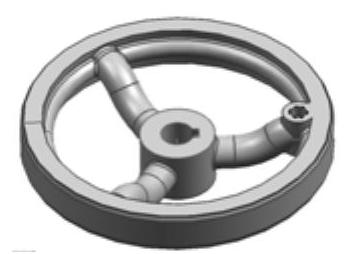

图4.41.7 手轮模型

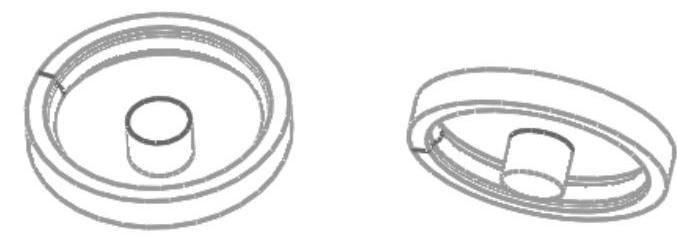

图4.41.8 回转特征
Step3.添加图4.41.9所示的拉伸特征1。

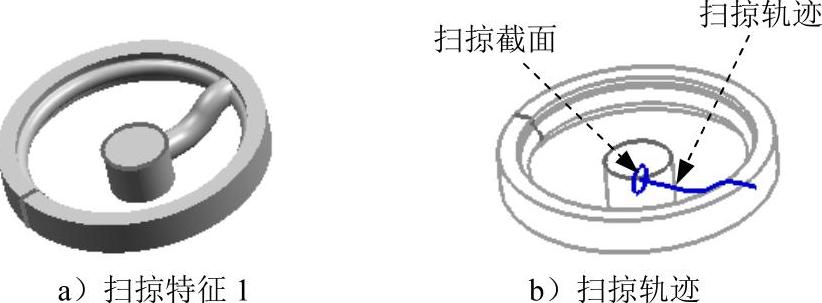

Step4.添加图4.41.10a所示的扫掠特征1，其扫掠轨迹和扫掠截面如图4.41.10b所示。
图4.41.9 拉伸特征1
图4.41.10 扫掠特征1

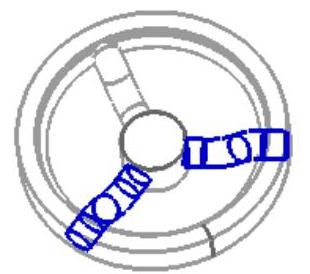

Step5.添加环形阵列特征，特征截面形状如图4.41.11所示。
Step6.添加拉伸特征2，特征截面形状如图4.41.12所示。
图4.41.11 阵列特征
图4.41.12 拉伸特征2
Step7.添加拉伸特征3，特征截面形状如图4.41.13所示。
Step8.添加图4.41.14所示的螺纹孔。
Step9.添加图4.41.15所示的边倒圆特征。
Step10.添加图4.41.16所示的倒角特征。(www.chuimin.cn)
图4.41.13 拉伸特征3

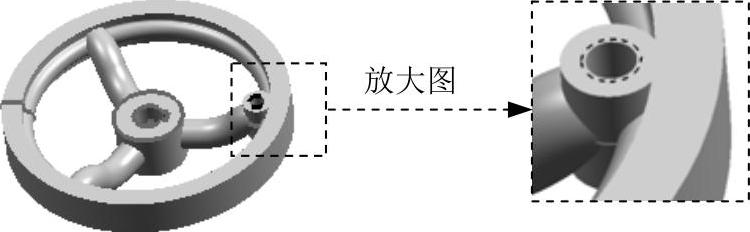

图4.41.14 螺纹孔（非通孔）
图4.41.15 边倒圆特征

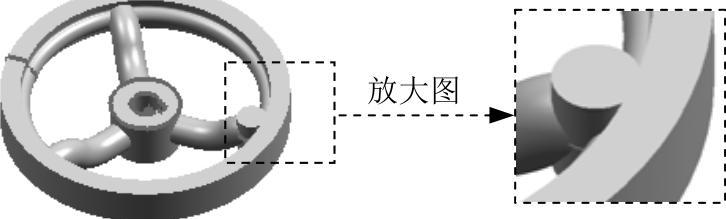

图4.41.16 倒角特征

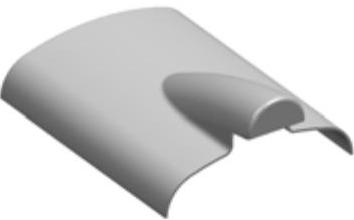

3.本习题主要应用了实体拉伸、扫掠、倒圆角和抽壳等命令，零件模型如图4.41.17所示，所缺尺寸可以自行确定，注意：部分操作需要提前进行。操作提示如下：
Step1.新建一个零件的三维模型，将零件命名为up_cover.prt。
Step2.创建图4.41.18所示的零件基础特征——实体拉伸特征。截面草图如图4.41.19所示，深度值为200.0。
图4.41.17 零件模型

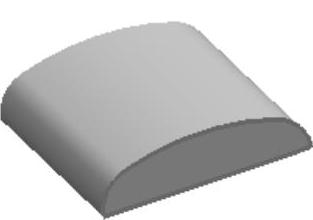

图4.41.18 拉伸特征

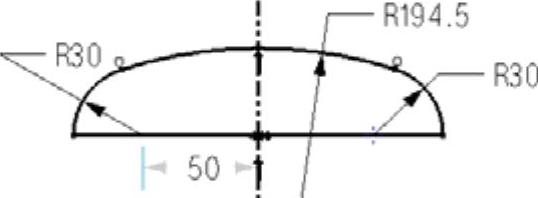

图4.41.19 截面草图

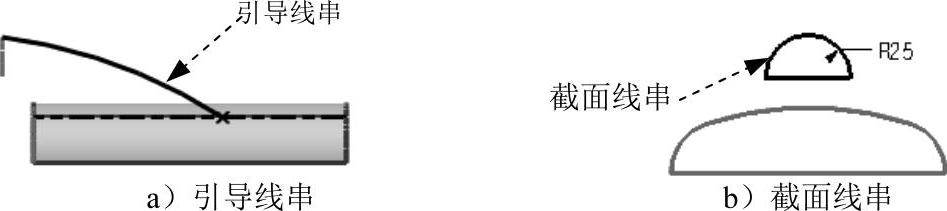

Step3.添加图4.41.20所示的扫掠特征，引导线串和截面线串草图如图4.41.21所示，所缺尺寸自定。
Step4.添加图4.41.22所示的实体拉伸特征。截面草图如图4.41.23所示，拉伸结束方式选择至选定对象。

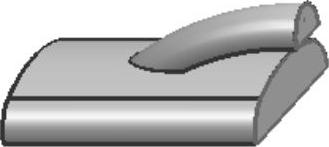

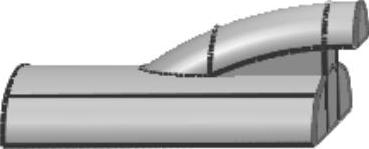

图4.41.20 扫掠特征
图4.41.21 截面草图
图4.41.22 实体拉伸特征
图4.41.23 截面草图

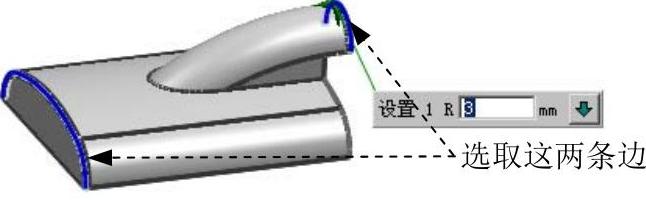

Step5.添加图4.41.24所示的边倒圆特征，圆角半径值为3.0。
Step6.添加图4.41.25所示的边倒圆特征，圆角半径值为5.0。
图4.41.24 边倒圆特征

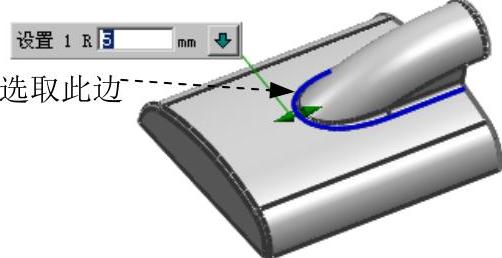

图4.41.25 边倒圆特征
Step7.添加抽壳特征，要去除的面如图4.41.26所示，壁厚值为2.0。
图4.41.26 抽壳特征

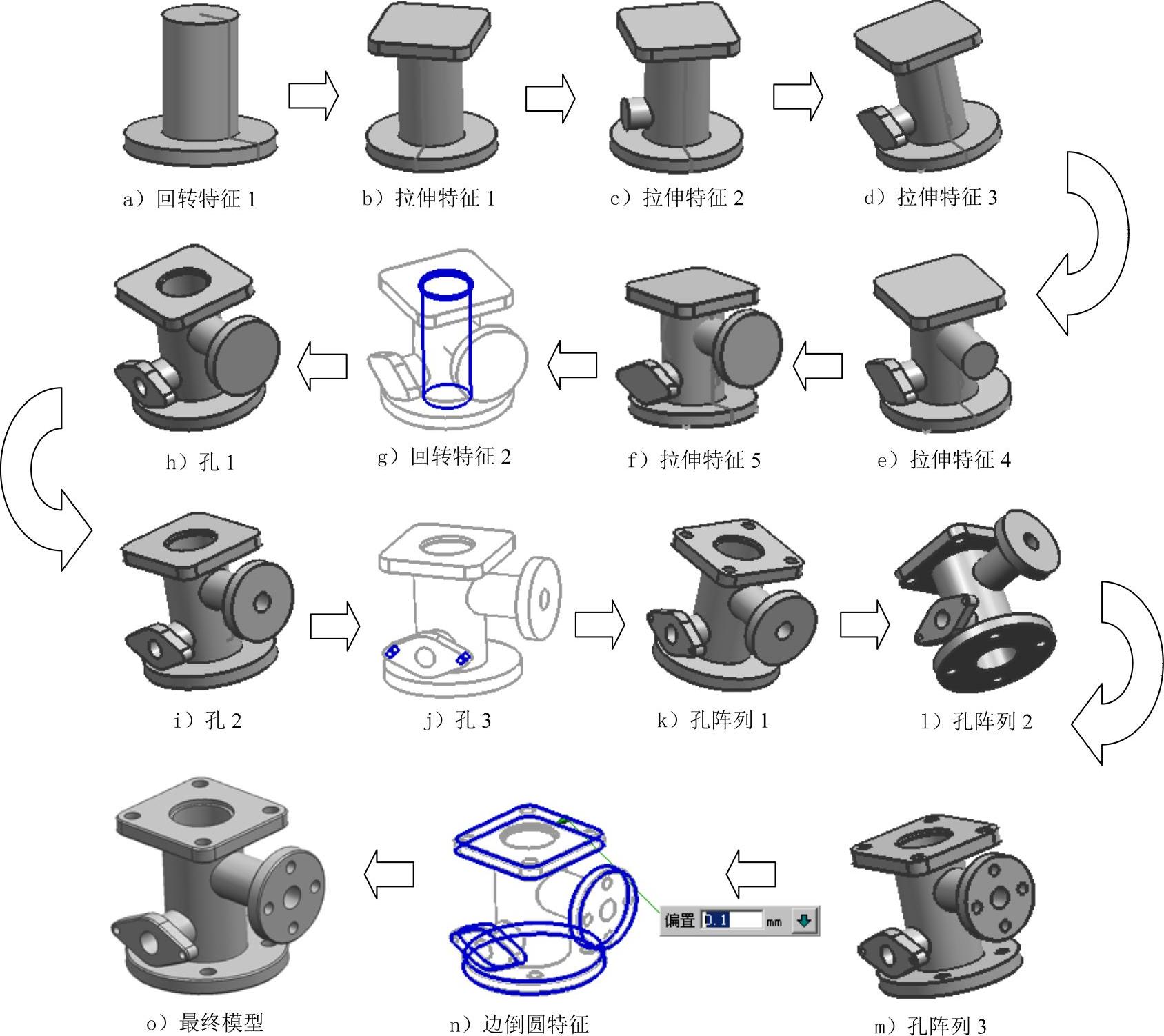

4.创建图4.41.27所示的多头连接机座的三维模型，所缺尺寸可自行确定。将零件模型命名为multiple_connecting_base.prt。
图4.41.27 模型创建步骤
