范例概述:

本范例是一个标准件──蝶形螺母，在创建过程中运用了回转、拉伸、圆角及螺纹等命令。其中要重点掌握圆角（圆角顺序）、螺纹命令的使用。零件模型及模型树如图4.28.1所示。

图4.28.1　零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在区域的文本框中输入文件名称butterfly_nut，单击按钮。

Step2.创建图4.28.2所示的回转特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“回转”对话框。

（2）定义截面草图。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取XY基准平面为草图平面，单击“创建草图”对话框中的按钮。

③进入草图环境，绘制图4.28.3所示的截面草图。

④单击按钮，退出草图环境。

（3）定义回转轴。在区域单击按钮后选择为回转轴，选取坐标原点为指定点。

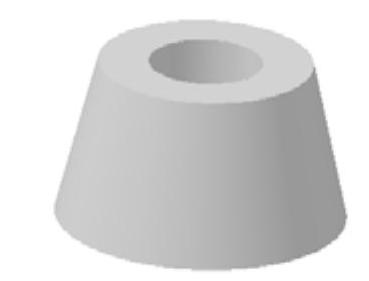

图4.28.2　回转特征1

图4.28.3　截面草图

（4）确定回转起始值和结束值。在区域的下拉列表中选择选项，并在文本框输入0.0，在下拉列表中选择选项，并在文本框输入值360.0，其他设置采用系统默认。

（5）单击“回转”对话框中的按钮，完成回转特征1的创建。

Step3.创建图4.28.4所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）定义截面草图。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取XY基准平面为草图平面，单击“创建草图”对话框中的按钮。

③进入草图环境，绘制图4.28.5所示的截面草图。

图4.28.4　拉伸特征1

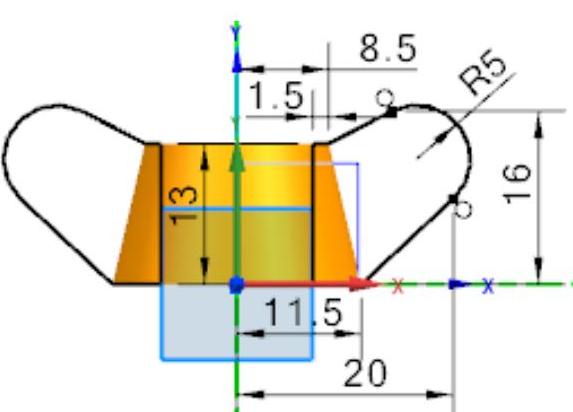

图4.28.5　截面草图

④单击按钮，退出草图环境。

（3）定义拉伸方向。采用系统默认的矢量方向。(www.chuimin.cn)

（4）定义拉伸属性。在区域的下拉列表中选择选项，并在文本框中输入值2.0；在区域中的下拉列表中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成拉伸特征1的创建。

Step4.创建图4.28.6所示的倒斜角特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“倒斜角”对话框。

（2）在区域中单击按钮，选择图4.28.6a所示的两条边线为倒斜角参照边，在区域的下拉列表中选择选项，并在文本框中输入值1.0。

（3）单击按钮，完成倒斜角特征1的创建。

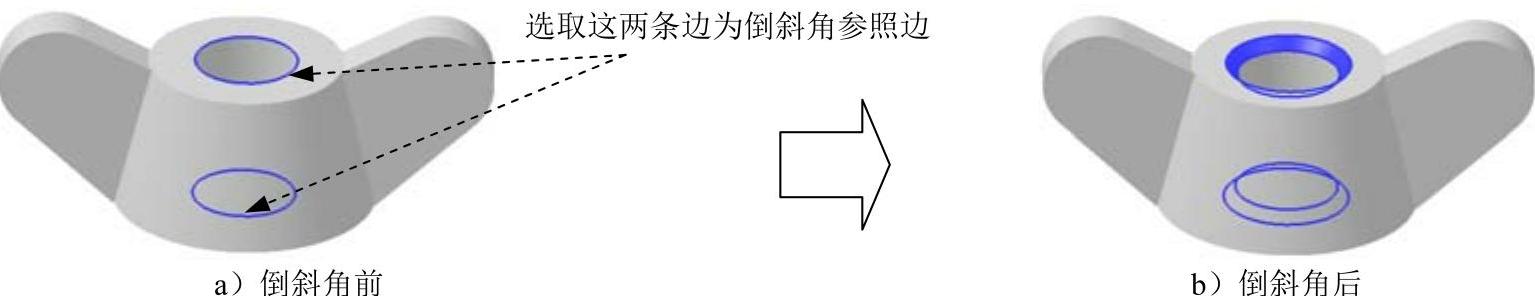

图4.28.6　倒斜角特征1

Step5.创建图4.28.7所示的螺纹特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“螺纹”对话框（一）。

（2）在“螺纹类型”区域选择单选项，选取图4.28.8所示的圆柱面为放置面，系统弹出“螺纹”对话框（二），选取回转特征1的上表面为螺纹起始面，系统弹出“螺纹”对话框（三），选取螺纹轴的方向后单击按钮，系统弹出“螺纹”对话框（四），并在文本框中输入值10.0，在文本框中输入值14.0，在文本框中输入值1.0，在文本框中输入值60.0，其他接受系统默认设置。

（3）单击按钮，完成螺纹特征1的创建。

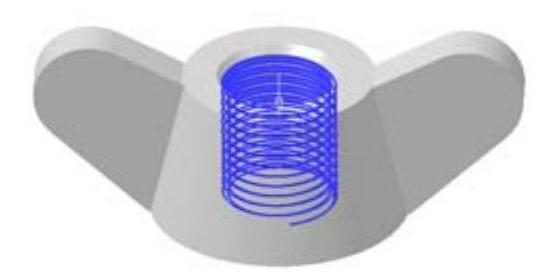

图4.28.7　螺纹特征1

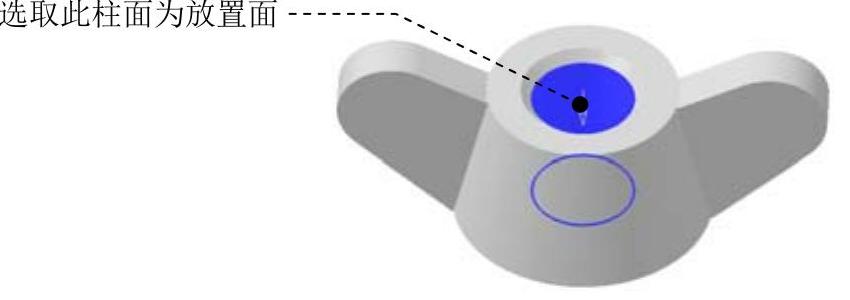

图4.28.8　定义螺纹放置面

Step6.创建图4.28.9所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在对话框的下拉列表中选择选项，在区域中单击按钮，选择图4.28.9a所示的两条边为要倒圆的边，圆角半径值为2.0。

（3）单击按钮，完成边倒圆特征1的创建。

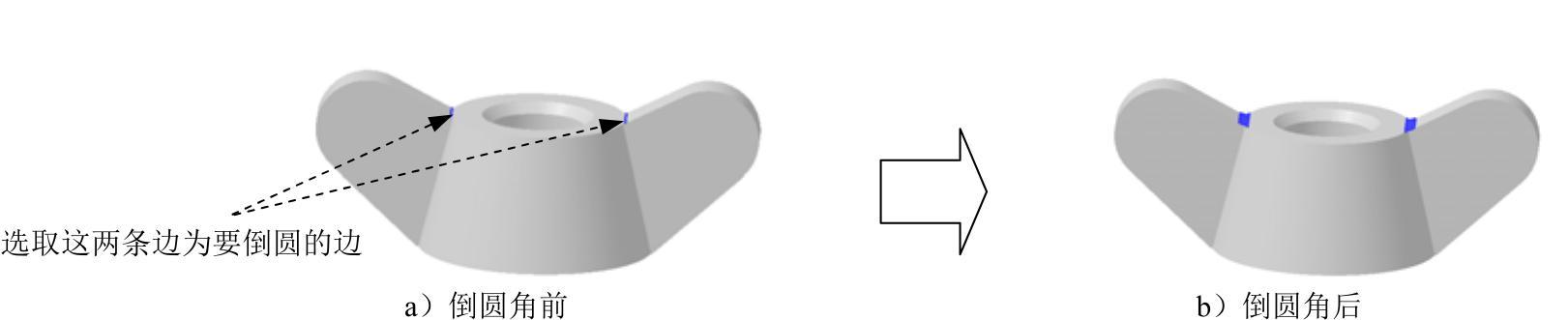

图4.28.9　边倒圆特征1

Step7.创建边倒圆特征2。选取图4.28.10所示的四条边为要倒圆的边。详细步骤参见Step6。圆角半径值为1.0。

Step8.创建边倒圆特征3。选取图4.28.11所示的四条边链为要倒圆的边。详细步骤参见Step6。圆角半径值为0.5。

图4.28.10　边倒圆特征2

图4.28.11　边倒圆特征3

Step9.保存零件模型。选择下拉菜单命令，即可保存零件模型。
