“对特征形成图样”操作就是对特征进行阵列，也就是对特征进行一个或者多个的关联复制，并按照一定的规律排列复制的特征，而且特征阵列的所有实例都是相互关联的，可以通过编辑原特征的参数来改变其所有的实例。常用的阵列方式有线性阵列、圆形阵列、多边形阵列、螺旋式阵列、沿曲线阵列、常规阵列和参考阵列等。

1.线性阵列

线性阵列功能可以将所有阵列实例成直线或矩形排列。下面以一个范例来说明创建线性阵列的过程，如图4.25.6所示。


图4.25.6　创建线性阵列

Step1.打开文件D:\ugdc8.1\work\ch04.25\RectangularArray.prt。

Step2.选择下拉菜单978-7-111-48728-9-Chapter04-1241.jpg978-7-111-48728-9-Chapter04-1242.jpg978-7-111-48728-9-Chapter04-1243.jpg978-7-111-48728-9-Chapter04-1244.jpg978-7-111-48728-9-Chapter04-1245.jpg，系统弹出图4.25.7所示的“对特征形成图样”对话框。

Step3.选取阵列的对象。在特征树中选取简单孔特征为要阵列的特征。

Step4.定义阵列方法。在对话框的978-7-111-48728-9-Chapter04-1246.jpg下拉列表中选择978-7-111-48728-9-Chapter04-1247.jpg选项。

Step5.定义方向1阵列参数。在对话框的978-7-111-48728-9-Chapter04-1248.jpg区域中单击978-7-111-48728-9-Chapter04-1249.jpg按钮，选择YC轴为第一阵列方向；在978-7-111-48728-9-Chapter04-1250.jpg下拉列表中选择978-7-111-48728-9-Chapter04-1251.jpg选项，然后在978-7-111-48728-9-Chapter04-1252.jpg文本框中输入阵列数量为5，在978-7-111-48728-9-Chapter04-1253.jpg文本框中输入阵列节距为20。

Step6.定义方向2阵列参数。在对话框的978-7-111-48728-9-Chapter04-1254.jpg区域中选中978-7-111-48728-9-Chapter04-1255.jpg复选框，然后单击978-7-111-48728-9-Chapter04-1256.jpg按钮，选择XC轴为第二阵列方向；在978-7-111-48728-9-Chapter04-1257.jpg下拉列表中选择978-7-111-48728-9-Chapter04-1258.jpg选项，然后在978-7-111-48728-9-Chapter04-1259.jpg文本框中输入阵列数量为5，在978-7-111-48728-9-Chapter04-1260.jpg文本框中输入阵列节距为20。

Step7.单击978-7-111-48728-9-Chapter04-1261.jpg按钮，完成矩形阵列的创建。

图4.25.7所示的“对特征形成图样”对话框中部分选项的功能说明如下：

●978-7-111-48728-9-Chapter04-1262.jpg下拉列表：用于定义阵列方式。

☑978-7-111-48728-9-Chapter04-1263.jpg选项：选中此选项，可以根据指定的一个或两个线性方向进行阵列。

☑978-7-111-48728-9-Chapter04-1264.jpg选项：选中此选项，可以绕着一根指定的旋转轴进行环形阵列，阵列实例绕着旋转轴圆周分布。

☑978-7-111-48728-9-Chapter04-1265.jpg选项：选中此选项，可以沿着一个正多边形进行阵列。

☑978-7-111-48728-9-Chapter04-1266.jpg选项：选中此选项，可以沿着螺旋线进行阵列。

☑978-7-111-48728-9-Chapter04-1267.jpg选项：选中此选项，可以沿着一条曲线路径进行阵列。

☑978-7-111-48728-9-Chapter04-1268.jpg选项：选中此选项，可以根据空间的点或由坐标系定义的位置点进行阵列。

☑978-7-111-48728-9-Chapter04-1269.jpg选项：选中此选项，可以参考模型中已有的阵列方式进行阵列。

●978-7-111-48728-9-Chapter04-1270.jpg下拉列表：用于定义各阵列方向的数量和间距。(www.chuimin.cn)

☑978-7-111-48728-9-Chapter04-1271.jpg选项：选中此选项，通过输入阵列的数量和每两个实例的中心距离进行阵列。

☑978-7-111-48728-9-Chapter04-1272.jpg选项：选中此选项，通过输入阵列的数量和每两个实例的间距进行阵列。

☑978-7-111-48728-9-Chapter04-1273.jpg选项：选中此选项，通过输入阵列的数量和每两个实例的中心距离及间距进行阵列。

☑978-7-111-48728-9-Chapter04-1274.jpg选项：选中此选项，通过定义的阵列表格进行阵列。

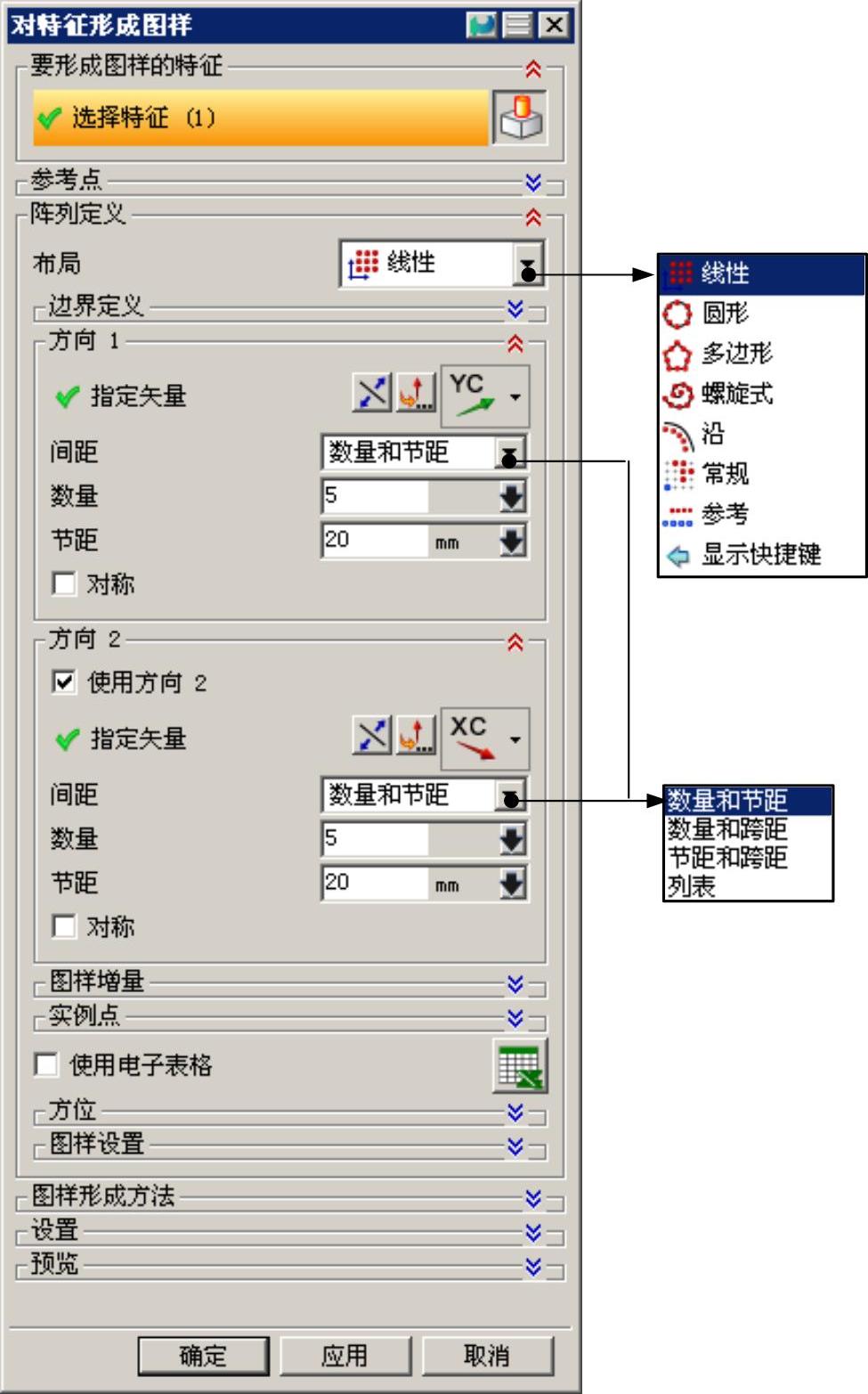

图4.25.7　“对特征形成图样”对话框

2.圆形阵列

圆形阵列功能可以将所有阵列实例成圆形排列。下面以一个范例来说明创建圆形实例阵列的过程，如图4.25.8所示。

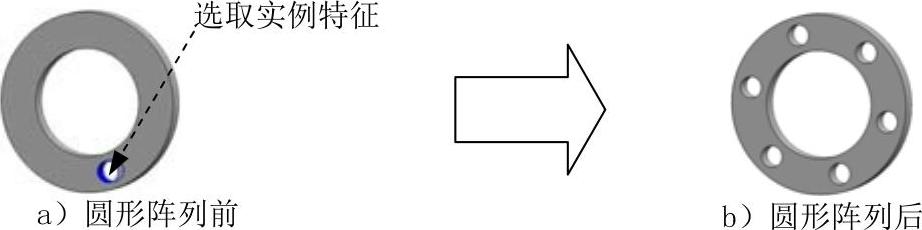

图4.25.8　创建圆形阵列

Step1.打开文件D:\ugdc8.1\work\ch04.25\CircularArray.prt。

Step2.选择下拉菜单978-7-111-48728-9-Chapter04-1277.jpg978-7-111-48728-9-Chapter04-1278.jpg978-7-111-48728-9-Chapter04-1279.jpg978-7-111-48728-9-Chapter04-1280.jpg978-7-111-48728-9-Chapter04-1281.jpg命令，系统弹出“对特征形成图样”对话框。

Step3.选取阵列的对象。在特征树中选取简单孔特征为要阵列的特征。

Step4.定义阵列方法。在对话框的978-7-111-48728-9-Chapter04-1282.jpg下拉列表中选择978-7-111-48728-9-Chapter04-1283.jpg选项。

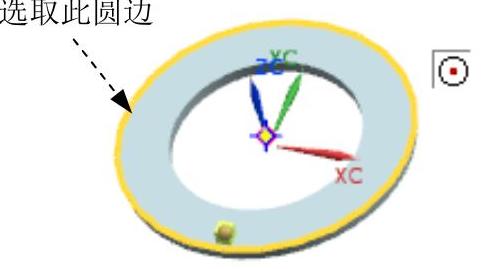

Step5.定义旋转轴和中心点。在对话框的978-7-111-48728-9-Chapter04-1284.jpg区域中单击978-7-111-48728-9-Chapter04-1285.jpg后面的978-7-111-48728-9-Chapter04-1286.jpg按钮，选择ZC轴为旋转轴；然后单击978-7-111-48728-9-Chapter04-1287.jpg后面的978-7-111-48728-9-Chapter04-1288.jpg按钮，选取图4.25.9所示的圆心点为中心点。

Step6.定义阵列参数。在对话框的978-7-111-48728-9-Chapter04-1289.jpg区域的978-7-111-48728-9-Chapter04-1290.jpg下拉列表中选择978-7-111-48728-9-Chapter04-1291.jpg选项，然后在978-7-111-48728-9-Chapter04-1292.jpg文本框中输入阵列数量为6，在978-7-111-48728-9-Chapter04-1293.jpg文本框中输入阵列角度为60（图4.25.10）。

Step7.单击978-7-111-48728-9-Chapter04-1294.jpg按钮，完成圆形阵列的创建。


图4.25.9　选取中心点


图4.25.10　定义阵列参数
