UGNX8.0快速入门教程：如何使用凸台功能创建圆形凸台

2023-11-23 理论教育 版权反馈
【摘要】：“凸台”功能用于在一个已经存在的实体面上创建一圆形凸台。下面以图4.18.1所示圆台为例，说明创建凸台的一般操作步骤。选择下拉菜单命令，系统弹出图4.18.2所示的“凸台”对话框。在“凸台”对话框中输入直径值30.0、高度值20.0，如图4.18.2所示。图4.18.2“凸台”对话框Step5.创建定位尺寸来确定圆台放置位置。图4.18.3“定位”对话框图4.18.4定义参照1图4.18.5定义参照2

“凸台”功能用于在一个已经存在的实体面上创建一圆形凸台。下面以图4.18.1所示圆台为例，说明创建凸台的一般操作步骤。

Step1.打开文件D:\ugdc8.1\work\ch04.18\boss.prt。

Step2.选择命令。选择下拉菜单978-7-111-48728-9-Chapter04-1028.jpg978-7-111-48728-9-Chapter04-1029.jpg978-7-111-48728-9-Chapter04-1030.jpg978-7-111-48728-9-Chapter04-1031.jpg978-7-111-48728-9-Chapter04-1032.jpg命令（或在“特征”工具条中单击978-7-111-48728-9-Chapter04-1033.jpg按钮），系统弹出图4.18.2所示的“凸台”对话框。

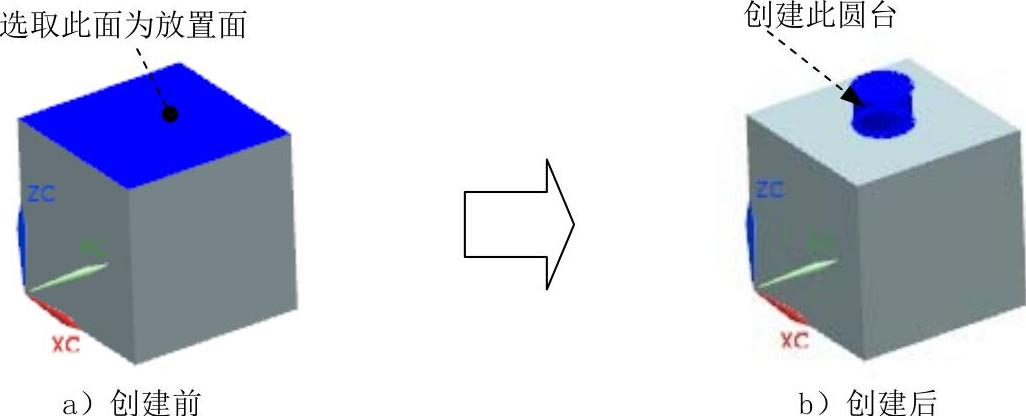

图4.18.1　创建凸台

Step3.定义放置面。选取图4.18.1a所示的实体表面为放置面。

Step4.输入凸台参数。在“凸台”对话框中输入直径值30.0、高度值20.0，如图4.18.2所示。单击978-7-111-48728-9-Chapter04-1035.jpg按钮，弹出图4.18.3所示的“定位”对话框。

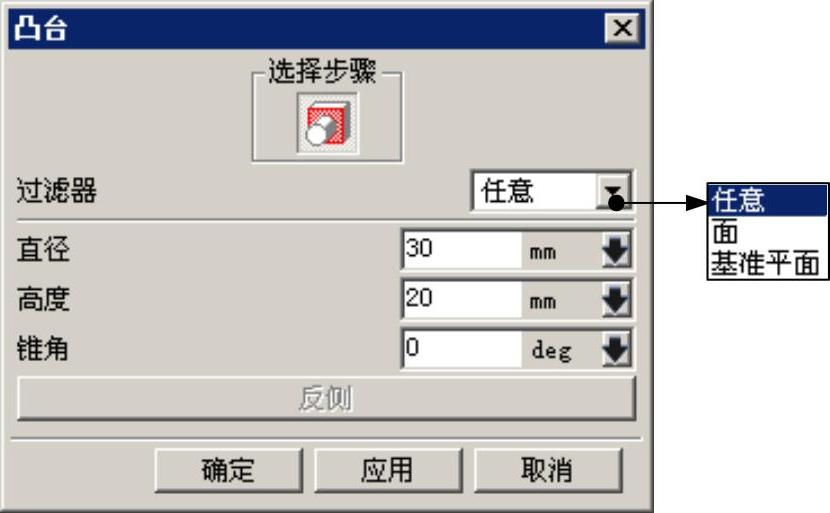

图4.18.2　“凸台”对话框

Step5.创建定位尺寸来确定圆台放置位置。(www.chuimin.cn)

（1）定义参照1。单击978-7-111-48728-9-Chapter04-1037.jpg按钮，选取图4.18.4所示的边线作为基准1，然后在“定位”对话框中输入值50.0，单击978-7-111-48728-9-Chapter04-1038.jpg按钮。

（2）定义参照2。单击978-7-111-48728-9-Chapter04-1039.jpg按钮，选取图4.18.5所示的边线作为基准2，然后在“定位”对话框中输入值50.0，单击978-7-111-48728-9-Chapter04-1040.jpg按钮完成圆台的创建。


图4.18.3　“定位”对话框


图4.18.4　定义参照1


图4.18.5　定义参照2
