基准平面可作为创建其他特征(如圆柱、圆锥、球以及回转的实体等)的辅助工具。
可以创建两种类型的基准平面:相对的和固定的。
相对基准平面:它是根据模型中的其他对象创建的,可使用曲线、面、边缘、点及其他基准作为基准平面的参考对象。
固定基准平面:它既不供参考,也不受其他几何对象的约束,但在用户定义特征中除外。可使用任意相对基准平面方法创建固定基准平面,方法是:取消选择“基准平面”对话框中的复选框;还可根据WCS和绝对坐标系,并通过使用方程式中的系数,使用一些特殊方法创建固定基准平面。
下面以图4.11.1所示的范例来说明创建基准平面的一般过程。

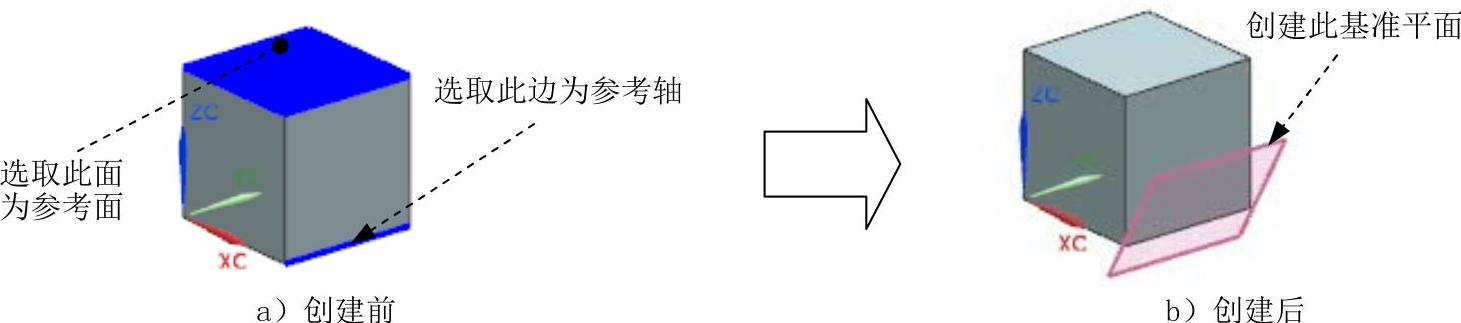

图4.11.1 创建基准平面
Step1.打开文件D:\ugdc8.1\work\ch04.11\define_plane.prt。
Step2.选择命令。选择下拉菜单命令,系统弹出图4.11.2所示的“基准平面”对话框。
Step3.选择创建基准平面的方法。在“基准平面”对话框的下拉列表中,选择
选项,如图4.11.2所示。
Step4.定义参考对象。选取上平面为参考平面,选取与平面平行的一边为参考轴,如图4.11.1a所示。

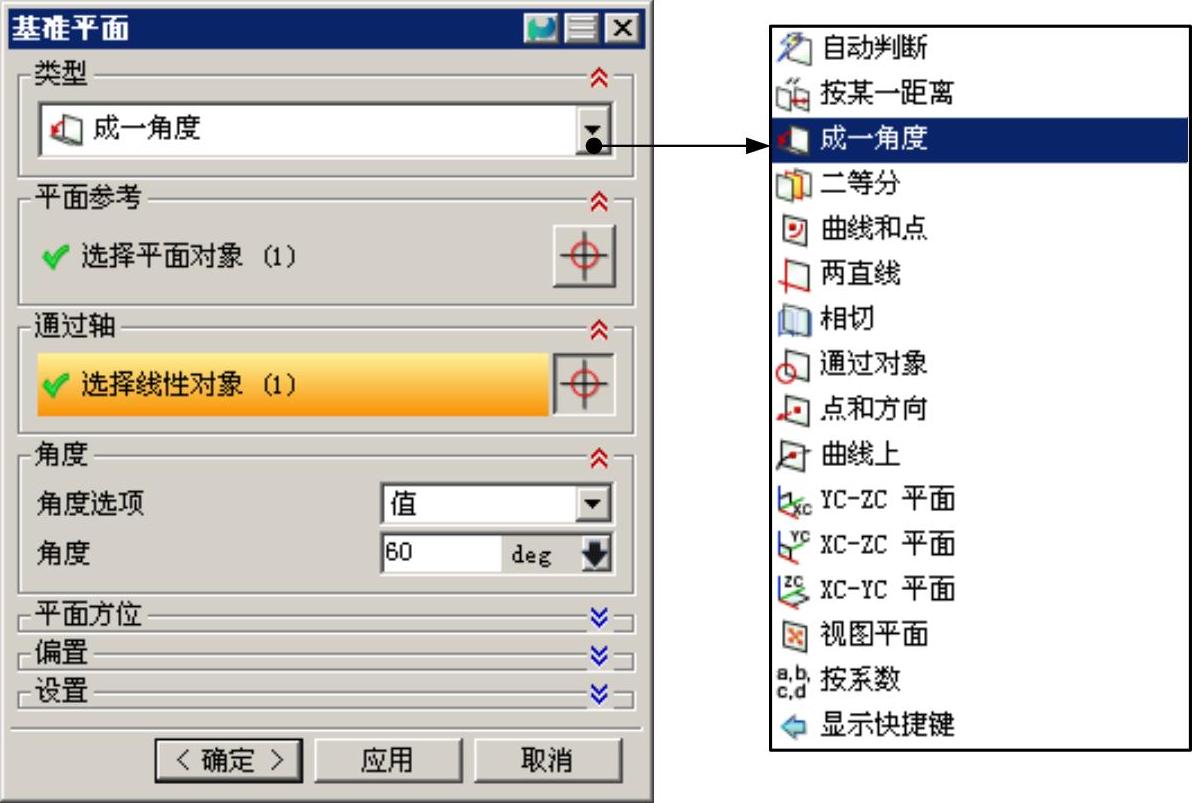

图4.11.2 “基准平面”对话框
Step5.定义参数。在对话框的文本框中输入角度值60.0,单击
按钮,完成基准平面的创建。
图4.11.2所示的“基准平面”对话框中各选项功能的说明如下:
●:通过选择的对象自动判断约束条件。例如,选取一个表面或基准平面时,系统自动生成一个预览基准平面,可以输入偏置值和数量来创建基准平面。
●:通过输入偏置值创建与已知平面(基准平面或零件表面)平行的基准平面。(www.chuimin.cn)
●:通过输入角度值创建与已知平面成一角度的基准平面。先选择一个平的面或基准平面,然后选择一个与所选面平行的线性曲线或基准轴,以定义旋转轴。
●:创建与两平行平面距离相等的基准平面,或创建与两相交平面所成角度相等的基准平面。
●:用此方法创建基准平面的步骤为:先指定一个点,然后指定第二个点或者一条直线、线性边、基准轴、面等。如果选择直线、基准轴、线性曲线或特征的边缘作为第二个对象,则基准平面同时通过这两个对象;如果选择一般平面或基准平面作为第二个对象,则基准平面通过第一个点,但与第二个对象平行;如果选择两个点,则基准平面通过第一个点并垂直于这两个点所定义的方向;如果选择三个点,则基准平面通过这三个点。
●:通过选择两条现有直线,或直线与线性边、面的法向向量或基准轴的组合,创建的基准平面包含第一条直线且平行于第二条线。如果两条直线共面,则创建的基准平面将同时包含这两条直线。否则,还会有下面两种可能的情况:
☑这两条线不垂直。创建的基准平面包含第二条直线且平行于第一条直线。
☑这两条线垂直。创建的基准平面包含第一条直线且垂直于第二条直线,或是包含第二条直线且垂直于第一条直线(可以使用循环解实现)。
●:创建一个与任意非平的表面相切的基准平面,还可选择与第二个选定对象相切。选择曲面后,系统显示与其相切的基准平面的预览,可接受预览的基准平面,或选择第二个对象。
●:根据选定的对象平面创建基准平面,对象包括曲线、边缘、面、基准、平面、圆柱、圆锥或回转面的轴、基准坐标系、坐标系以及球面和回转曲面。如果选择圆锥面或圆柱面,则在该面的轴线上创建基准平面。
●:通过使用系数a、b、c和d指定一个方程的方式,创建固定基准平面,该基准平面由方程ax+by+cz=d确定。
●:通过定义一个点和一个方向来创建基准平面。定义的点可以是使用点构造器创建的点,也可以是曲线或曲面上的点;定义的方向可以通过选取的对象自动判断,也可以使用矢量构造器来构建。
●:创建一个与曲线垂直或相切且通过已知点的基准平面。
●:沿工作坐标系(WCS)或绝对坐标系(ACS)的YC-ZC轴创建一个固定的基准平面。
●:沿工作坐标系(WCS)或绝对坐标系(ACS)的XC-ZC轴创建一个固定的基准平面。
●:沿工作坐标系(WCS)或绝对坐标系(ACS)的XC-YC轴创建一个固定的基准平面。
●:创建平行于视图平面并穿过绝对坐标系(ACS)原点的固定基准平面。
