UGNX8.0快速入门教程：绘制派生直线
【摘要】：选择下拉菜单命令，可绘制派生直线，其一般操作步骤如下：Step1.打开文件D:\ugdc8.1\work\ch03.06.011\derive_line.prt。单击选取图3.6.24所示的直线为参考。拖动鼠标至另一位置单击，以确定派生直线的位置。可以通过拖动鼠标以确定直线长度，也可以在呈角度的两条直线的任意象限放置平分线，如图3.6.27所示。图3.6.26派生两条平行线中间的直线图3.6.27派生角平分线
选择下拉菜单
命令（或单击
按钮），可绘制派生直线，其一般操作步骤如下：
Step1.打开文件D:\ugdc8.1\work\ch03.06.011\derive_line.prt。
Step2.双击草图，单击
按钮，选择下拉菜单
命令。
Step3.定义参考直线。单击选取图3.6.24所示的直线为参考。
Step4.定义派生直线的位置。拖动鼠标至另一位置单击，以确定派生直线的位置。
Step5.单击中键，结束派生直线的创建，结果如图3.6.24所示。
说明：
●如需要派生多条直线，可以在上述Step3中，在图形区合适的位置继续单击，然后单击中键完成，结果如图3.6.25所示。
图3.6.24 直线的派生（一）(www.chuimin.cn)
图3.6.25 直线的派生（二）

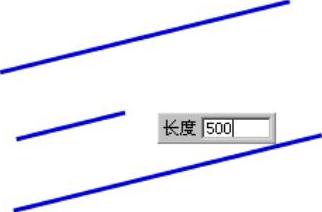

●如果选择两条平行线时，系统会在这两条平行线的中点处创建一条直线。可以通过拖动鼠标以确定直线长度，也可以在动态输入框中输入值，如图3.6.26所示。
●如果选择两条不平行的直线时（不需要相交），系统将构造一条角平分线。可以通过拖动鼠标以确定直线长度（或在动态输入框中输入一个值），也可以在呈角度的两条直线的任意象限放置平分线，如图3.6.27所示。
图3.6.26 派生两条平行线中间的直线
图3.6.27 派生角平分线
