进入草图环境后，屏幕上会出现绘制草图时所需要的“草图工具”工具条，如图3.6.1所示。

说明：“草图工具”工具条中的按钮根据其功能可分为三大部分：“绘制”部分、“约束”部分和“编辑”部分。本节将重点介绍“绘制”部分的按钮功能，其余部分功能在后面章节中会陆续介绍。

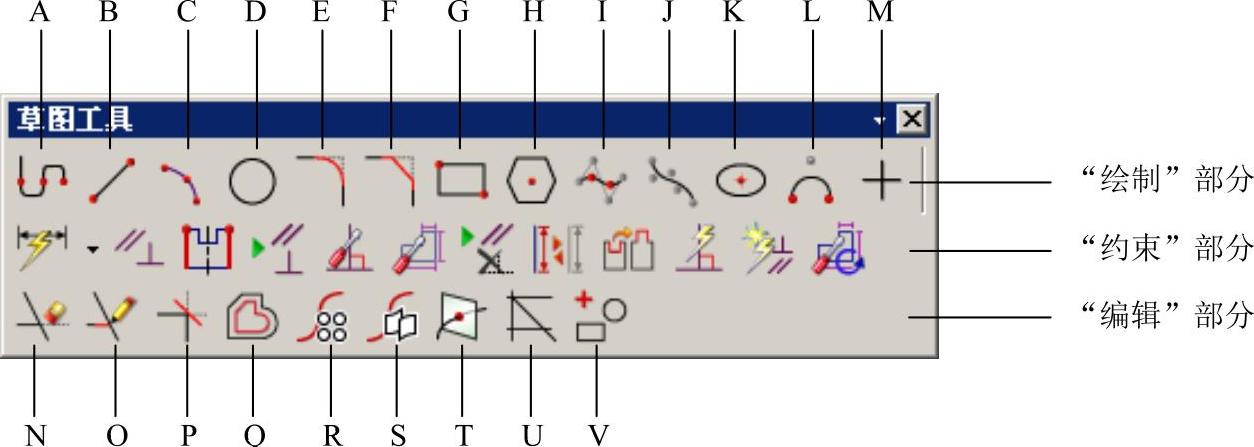

图3.6.1　“草图工具”工具条

图3.6.1所示的“草图工具”工具条中“绘制”和“编辑”部分按钮的说明如下：

A（轮廓线）：单击该按钮，可以创建一系列相连的直线或线串模式的圆弧，即上一条曲线的终点作为下一条曲线的起点。

B（直线）：绘制直线。

C（圆弧）：绘制圆弧。

D（圆）：绘制圆。

E（圆角）：在两曲线间创建圆角。

F（倒斜角）：在两曲线间创建倒斜角。

G（矩形）：绘制矩形。

H（多边形）：绘制多边形。

I（艺术样条）：通过定义点或者极点来创建样条曲线。(www.chuimin.cn)

J（拟合样条）：通过已经存在的点创建样条曲线。

K（椭圆）：根据中心点和尺寸创建椭圆。

L（二次曲线）：创建二次曲线。

M（点）：绘制点。

N（快速修剪）：单击该按钮，则可将一条曲线修剪至任一方向上最近的交点。如果曲线没有交点，可以将其删除。

O（快速延伸）：快速延伸曲线到最近的边界。

P（制作拐角）：延伸或修剪两条曲线到一个交点处创建制作拐角。

Q（偏置曲线）：偏置位于草图平面上的曲线链。

R（阵列曲线）：阵列现有草图，创建草图副本。

S（镜像曲线）：通过现有的草图，创建草图几何的副本。

T（交点）：在曲线和草图平面之间创建一个交点。

U（派生直线）：单击该按钮，则可以从已存在的直线复制得到新的直线。

V（添加现有曲线）：将现有的共面曲线和点添加到草图中。
