下拉菜单是草图环境中的主要菜单（图3.5.1），它的功能主要包括草图的绘制、标注和添加约束等。

选择该下拉菜单，即可弹出其中的命令，其中绝大部分命令都以快捷按钮的方式出现在屏幕的工具栏中。

图3.5.1所示的“插入”下拉菜单中各选项的说明如下。

A:创建点。

B1:创建轮廓线，包括直线和圆弧选项按钮。

B2:创建直线。

B3:创建圆弧。

B4:创建圆。

B5:创建圆角。

B6:创建倒斜角。

B7:创建矩形。

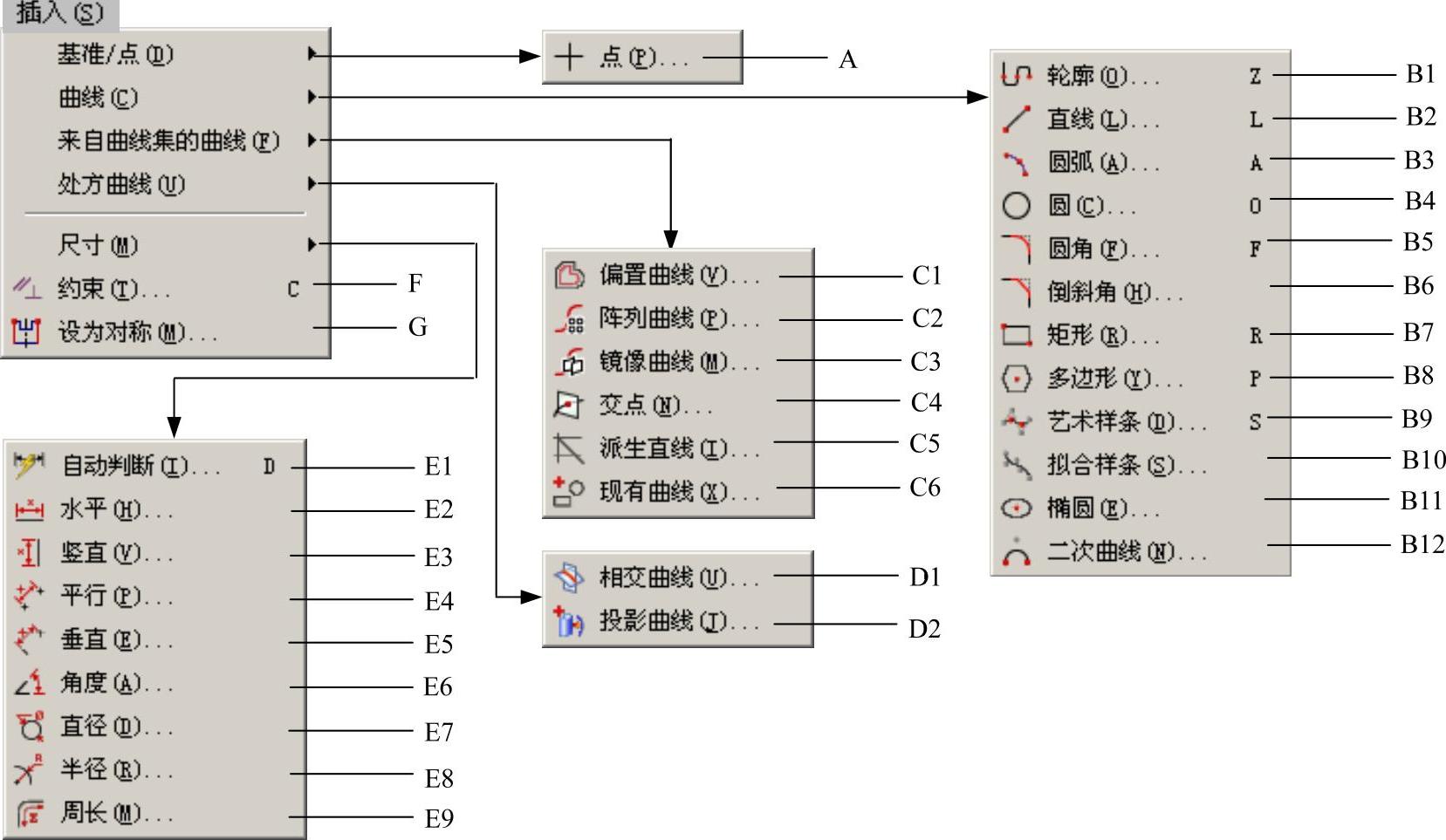

图3.5.1　“插入”下拉菜单

B8:创建多边形。

B9:创建艺术样条曲线。

B10:创建拟合样条曲线。

B11:创建椭圆。

B12:创建二次曲线。

C1:创建偏置曲线。(www.chuimin.cn)

C2:创建阵列曲线。

C3:创建镜像曲线。

C4:创建交点。

C5:创建派生直线。

C6:将现有的共面曲线和点添加到草图中。

D1:创建选定对象的相交曲线。

D2:在草图上创建其他几何体的投影。

E1:创建自动判断尺寸。

E2:创建水平尺寸。

E3:创建竖直尺寸。

E4:创建平行尺寸。

E5:创建垂直尺寸。

E6:创建角度尺寸。

E7:创建直径尺寸。

E8:创建半径尺寸。

E9:创建周长尺寸。

F:添加草图约束。

G:将两个点或曲线约束为相对于草图中的对称线对称。
