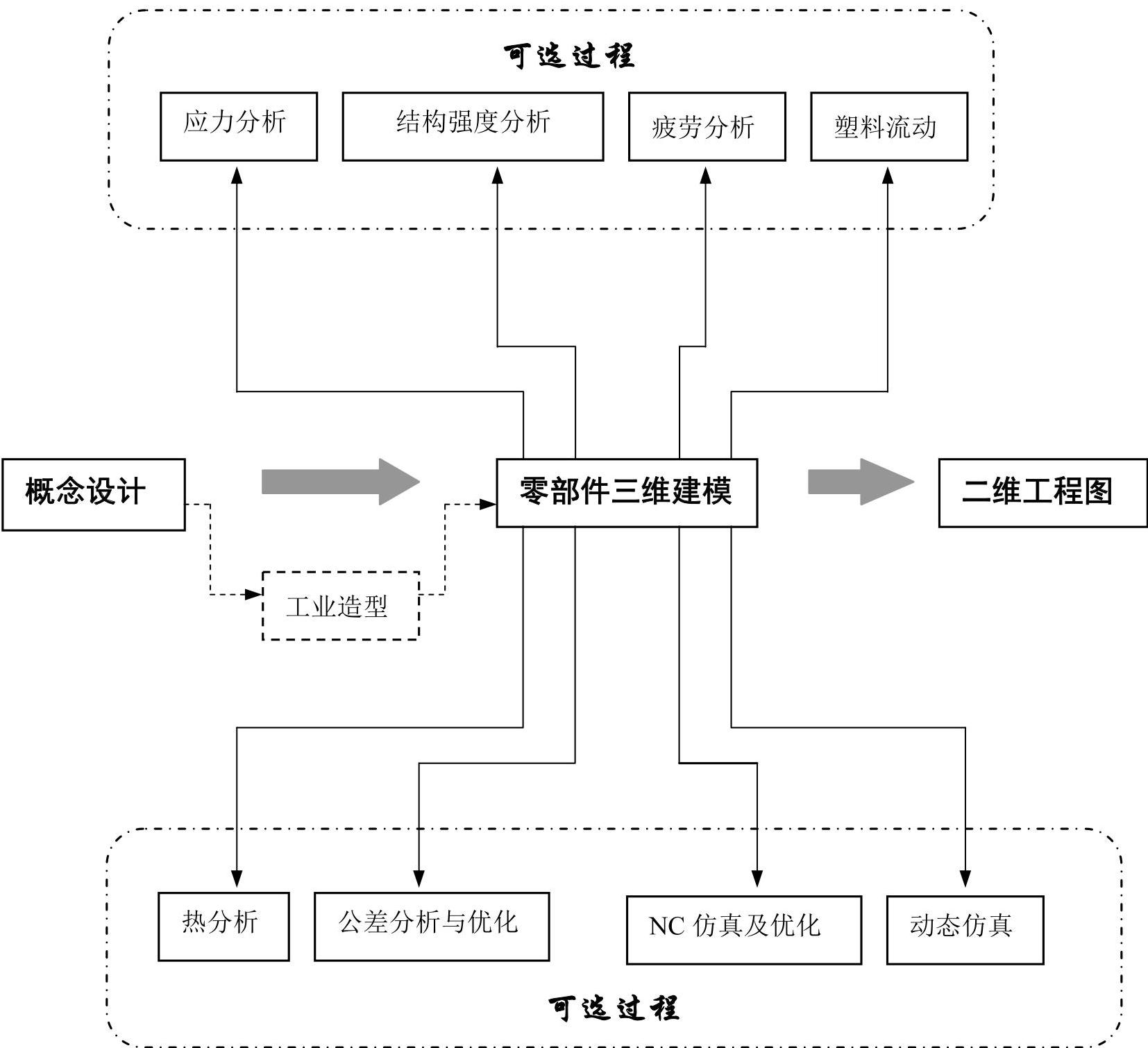

应用计算机辅助设计──CAD(Computer Aided Design)技术进行产品设计的一般流程如图1.1.1所示。
图1.1.1所示的CAD产品设计的流程说明如下:
●CAD产品设计的过程一般是从概念设计、零部件三维建模到二维工程图。有的产品,特别是民用产品,对外观要求比较高(如汽车和家用电器),在概念设计以后,往往还需要进行工业外观造型设计。
●在进行零部件三维建模时或三维建模完成以后,根据产品的特点和要求,要进行大量的分析和其他工作,以满足产品结构、强度、运动、生产制造与装配等方面的需求。这些分析工作包括运动仿真、结构强度分析、疲劳分析、塑料流动、热分析、公差分析与优化、NC仿真及优化以及动态仿真等。
●产品的设计方法一般可分为两种:自底向上(Down-Top)和自顶向下(Top-Down),这两种方法也可同时进行。
●自底向上:这是一种从零件开始,然后到子装配、总装配、整体外观的设计过程。(www.chuimin.cn)
●自顶向下:与自底向上相反,它是从整体外观(或总装配)开始,然后到子装配、零件的设计方式。
●随着信息技术的发展,同时面对日益激烈的竞争,企业采用并行、协同设计势在必行,只有这样,企业才能适应迅速变化的市场需求,提高产品竞争力,解决所谓的TQCS难题,即以最快的上市速度(T——TimetoMarket)、最好的质量(Q——Quality)、最低的成本(C——Cost)以及最优的服务(S——Service)来满足市场的需求。
图1.1.1 CAD产品设计一般流程
