活动图与流程图的区别-信息系统开发方法与实践教程
【摘要】：与状态图类似，活动图也有起点和终点，表示法和状态图相同。图12-1 活动图示例2.活动图与流程图的区别虽然活动图描述系统使用的活动、判定点和分支，看起来和流程图没什么区别，并且传统的流程图所能表示的内容，大多数情况下也可以使用活动图来表示。2）活动图能够表示并发活动的情形，而流程图不能。
活动是某件事情正在进行的状态，既可以是现实生活中正在进行的某项工作，也可以是软件系统某个类对象的一个操作。活动在状态机中表现为由一系列动作组成的非原子的执行过程。
虽然活动图与状态图都是状态机的表现形式，但两者是有本质区别的：活动图着重表现从一个活动到另一个活动的控制流，是内部处理驱动的流程；而状态图着重描述从一个状态到另一个状态的流程，主要有外部事件的参与。
1.活动图的图形表示
在UML中，活动图表示成圆角矩形，与状态图的圆角矩形相比，活动图的圆角矩形看上去接近椭圆。活动图的图标包含对活动的描述（如活动名）。如果一个活动引发下一个活动，两个活动之间用带箭头的直线连接。与状态图类似，活动图也有起点和终点，表示法和状态图相同。

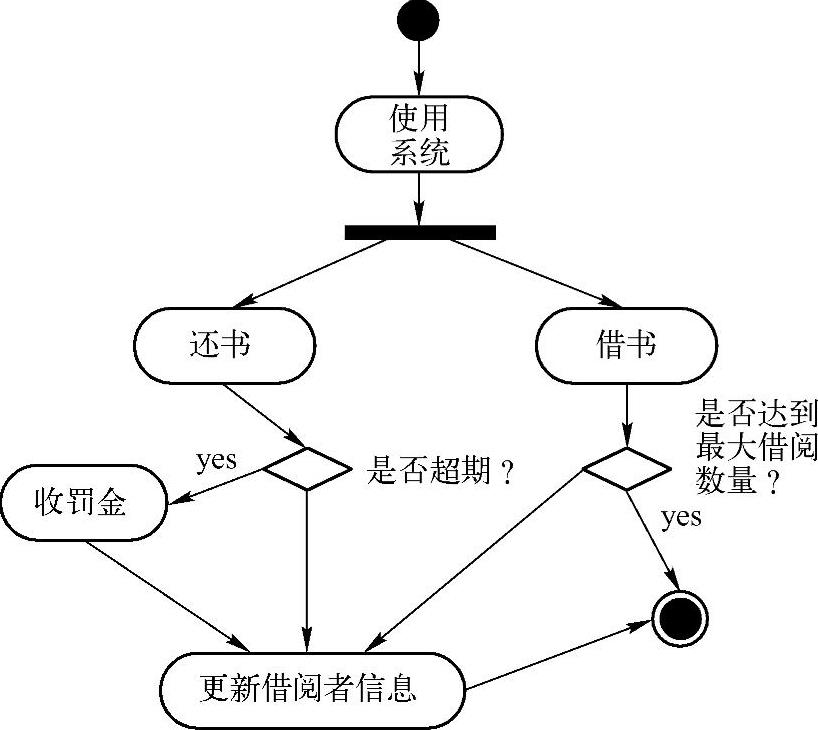

活动图中还包括分支与合并、分叉与汇合等模型元素。分支与合并的图标和状态图中判定的图标相同，而分叉与汇合则用一条加粗的线段表示。一个简单活动图的示例如图12-1所示。
图12-1 活动图示例(www.chuimin.cn)
2.活动图与流程图的区别
虽然活动图描述系统使用的活动、判定点和分支，看起来和流程图没什么区别，并且传统的流程图所能表示的内容，大多数情况下也可以使用活动图来表示。但两者是有区别的，不能将这两个概念混淆。
活动图与流程图的区别如下：
1）流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
2）活动图能够表示并发活动的情形，而流程图不能。
3）活动图是面向对象的，流程图是面向过程的。
