同顺序图一样，每个系统都可以有很多协作图，在这里只介绍图书管理系统中几个重要的协作图。

1.系统管理员添加书籍的协作图（见图11-14）

【协作图说明】

●add item（）：添加书籍的函数。

●find（String）：根据书籍名查找相应书目的函数。

●update（）：修改某书目下书籍数量的函数。

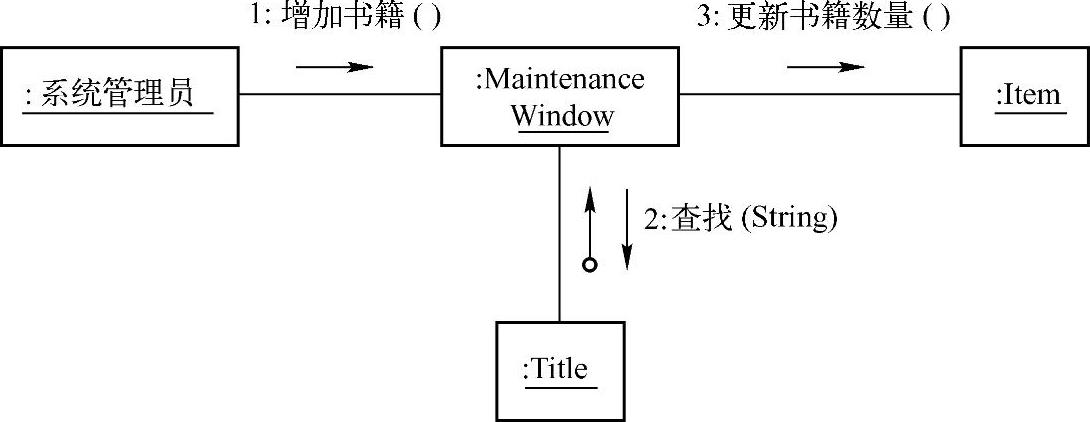

图11-14 添加书籍的协作图

2.图书管理员处理借书的协作图（见图11-15）

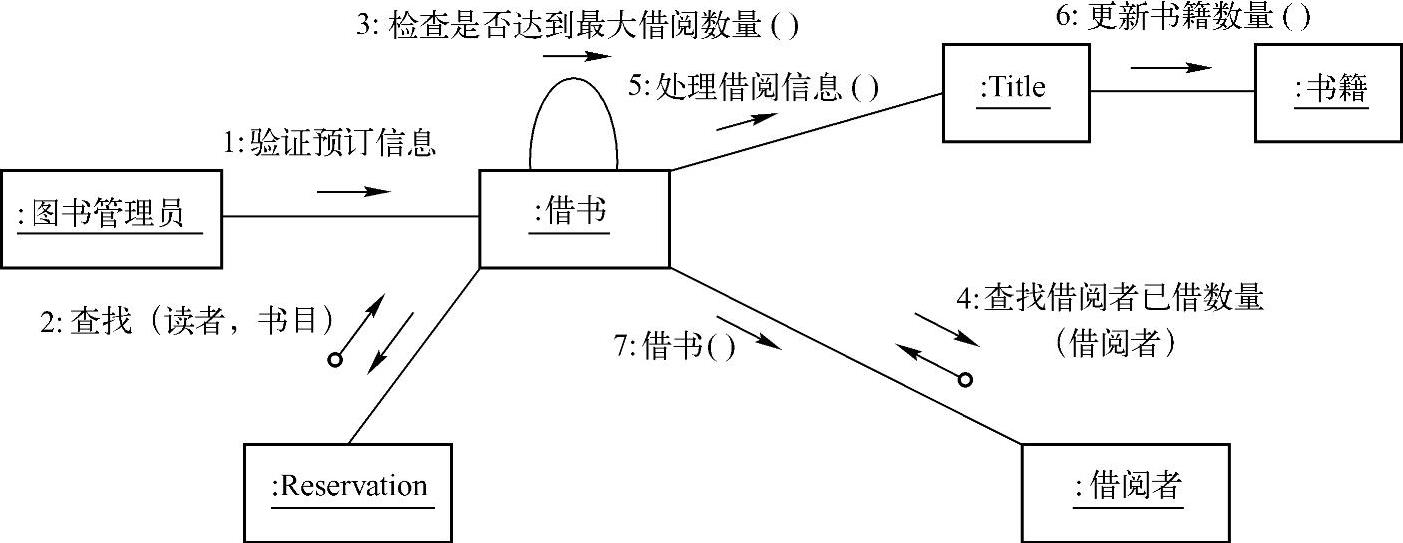

图11-15 处理借书的协作图

【协作图说明】

●identify reservation（）：验证预订信息。(www.chuimin.cn)

●find（Borrower，Title）：查找该借阅者的预订信息。

●check if max（）：验证是否达到最大借阅数量。

●check（Borrower）：查找该借阅者是否达到最大借阅数量。

●lend（）：处理借阅信息。

●update（）：更新某一书目下书籍数量的函数。

3.借阅者预订书籍的协作图（见图11-16）

【协作图说明】

●login（）：登录系统。

●find（String）：根据书籍名称查找相应书目信息的函数。

●reserve（）：预订某一书目下书籍的函数。

●create（Title，Borrower）：增加预订信息的函数。
