首先讲述协作图建模的方法和使用Rational Rose绘制协作图的步骤。

1.协作图建模

协作图对复杂的迭代、分支和并发控制流的可视化效果要比顺序图好。一般情况下，每个系统会有很多协作图，其中一些是主要的，另一些用来描述可选择的路径或例外条件。可以给每个图起一个合适的名字，以便与其他图区别。把这些协作图放在一个包中。

利用协作图对控制流建模，要遵循以下原则：

1）设置交互的语境，这些语境可以是系统、子系统、操作、类、用例或协作的脚本。

2）通过识别对象在交互中扮演的角色，设置交互的场景。将对象作为图的顶点放在协作图中，其中较重要的对象放在图的中央，与它临近的对象放在周围。

3）设置对象间的通信路径（链）。链很重要，用来表示对象间的链接，没有链，无法绘制消息。

4）从引起交互的消息开始，按照消息发生的时间顺序，适当设置消息的顺序号。也可以用编号表示消息的嵌套。

5）如果需要说明时间或空间约束，可以用时间标记修饰这个消息，并附上合适的时间和空间约束。

2.使用Rose绘制协作图的步骤

（1）创建协作图

要创建协作图，可以在Rational Rose中右击“Use Case View”选项，在弹出的菜单中单击“New”→”Collaboration Diagram”菜单项，如图11-6所示。

图11-6 创建协作图

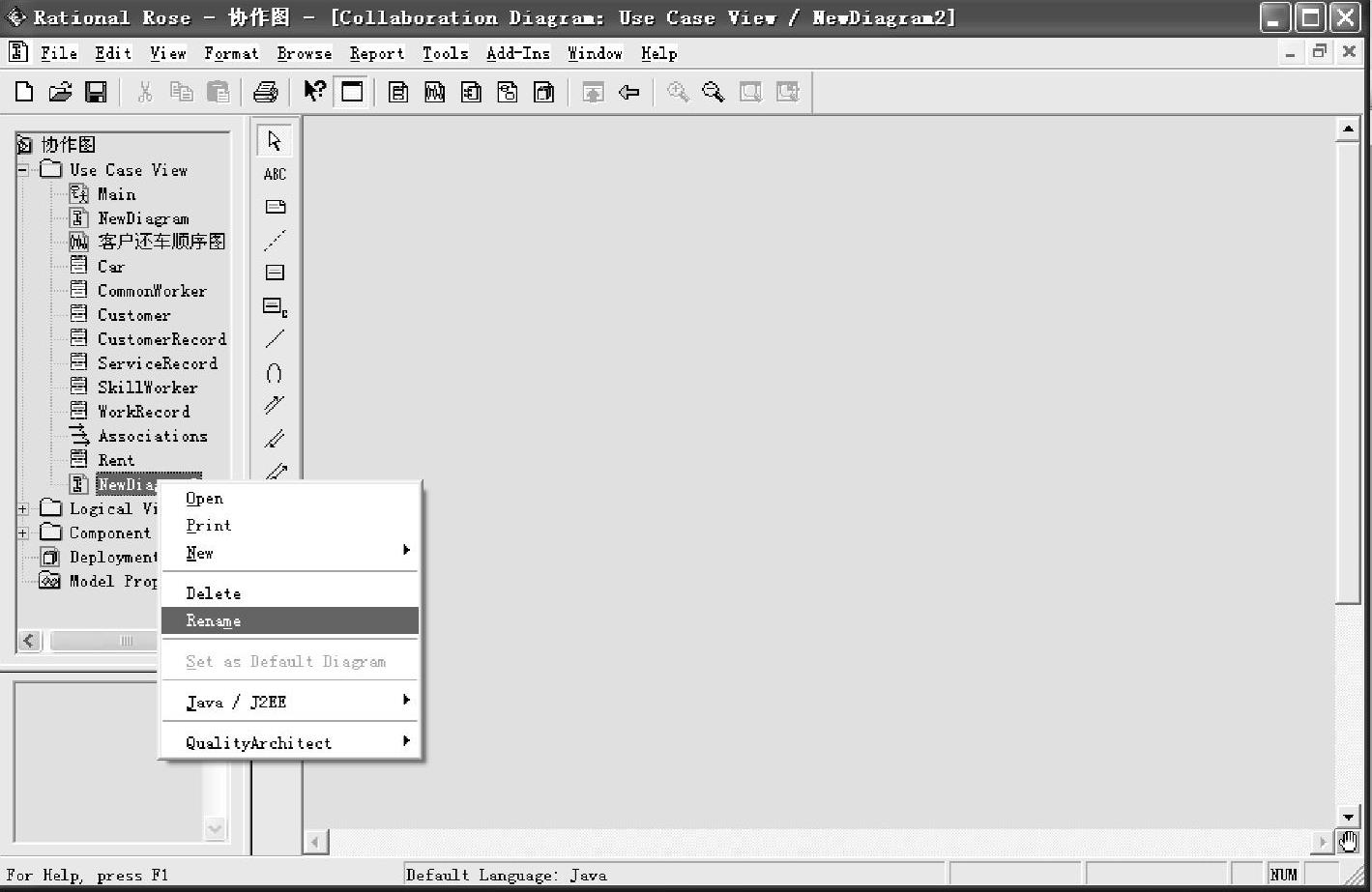

创建完协作图后，就会在“Use Case View”目录下多了一个名称为“NewDiagram2”的协作图图标，可以为协作图重命名。右击协作图的图标，在弹出的菜单中单击“Rename”菜单项，可以更改创建的协作图的名字，如图11-7所示。

图11-7 为协作图重命名

双击该协作图的图标，进入协作图的绘制区域，如图11-8所示。

图11-8 协作图的绘制区域

（2）协作图工具栏介绍

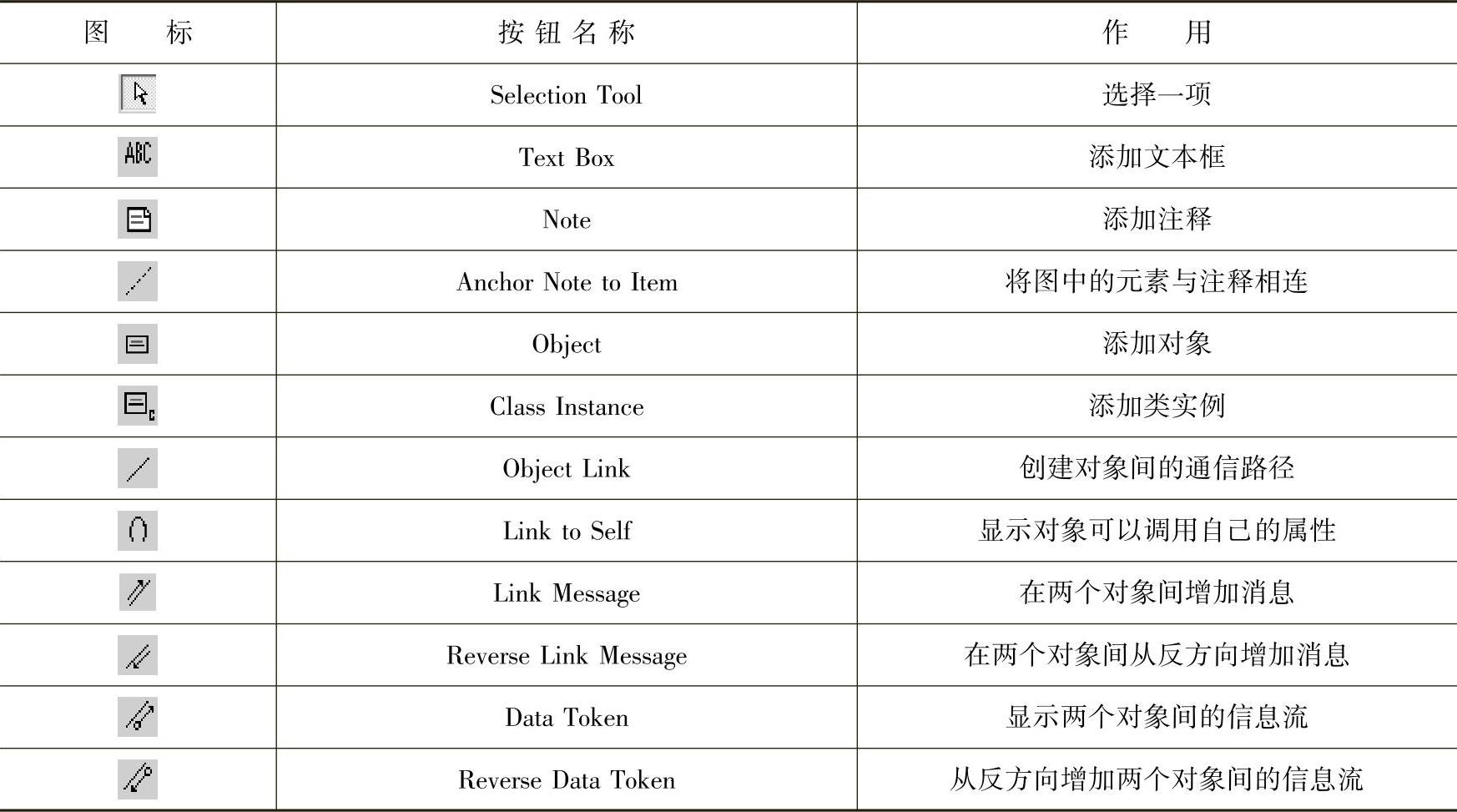

协作图工具栏中各个按钮的图标、按钮的名称以及作用，见表11-2。

表11-2协作图工具栏按钮(www.chuimin.cn)

（3）添加对象

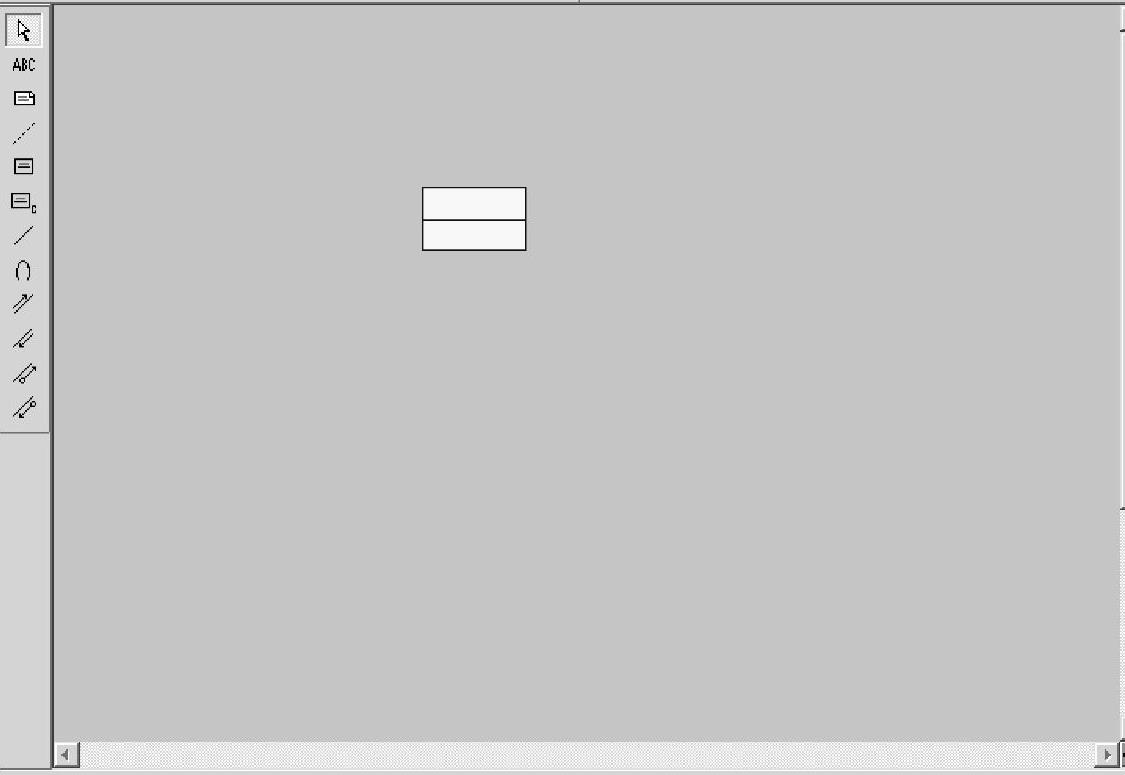

要在协作图中添加对象，首先单击工具栏中的图标按钮，然后在绘制区域要放置该对象的地方单击，如图11-9所示。

图11-9 在协作图中添加对象

可以设置对象的属性和持续性，具体方法同顺序图中对象的设置。

（4）添加消息

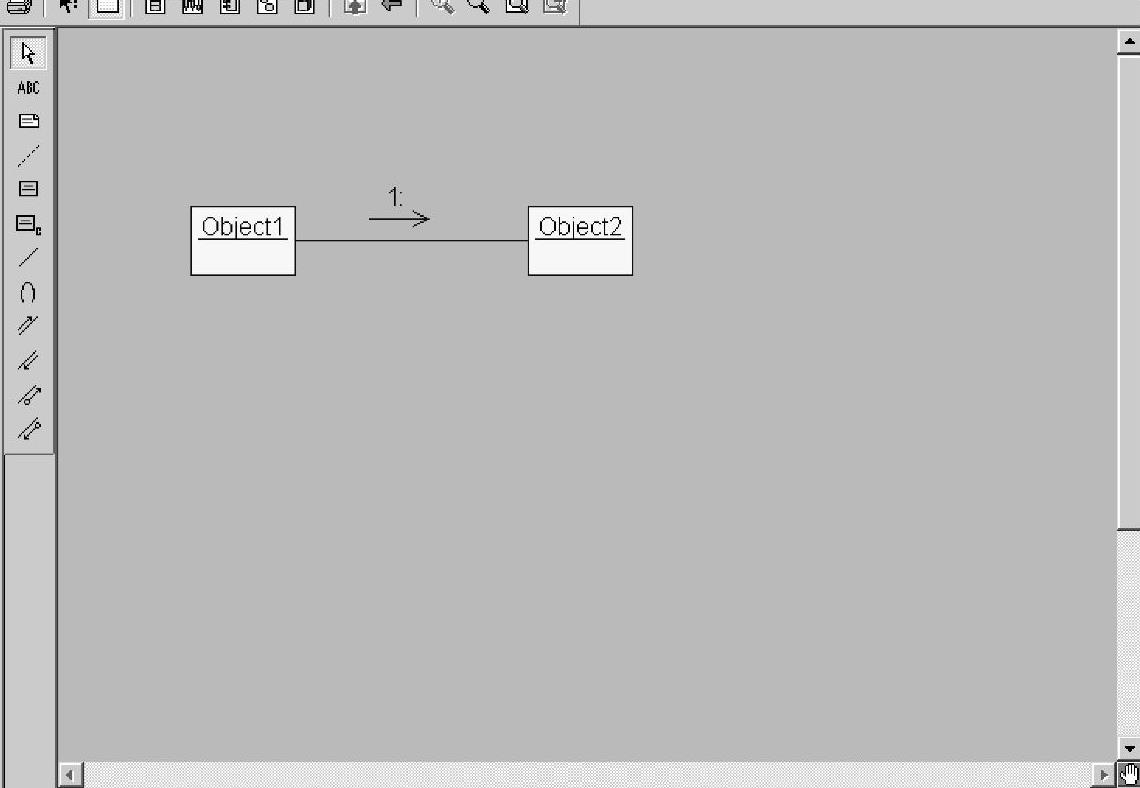

如果两个对象间要传递消息，在添加消息之前，需要建立两个对象间的通信路径。单击工具栏中的图标，从开始对象拖动到结束对象。有了通信路径，就可以在两个对象间发送消息。单击图标，消息的方向是从开始对象到结束对象。单击图标，消息是反向的，即从结束对象到开始对象。两个对象间传递消息的示意图如图11-10所示。

图11-10 添加消息示意图

同顺序图中一样，可以在消息上添加消息文本。双击该消息符号，在弹出对话框的“Name”字段里输入该消息的名称，如图11-11所示。

图11-11 添加消息文本

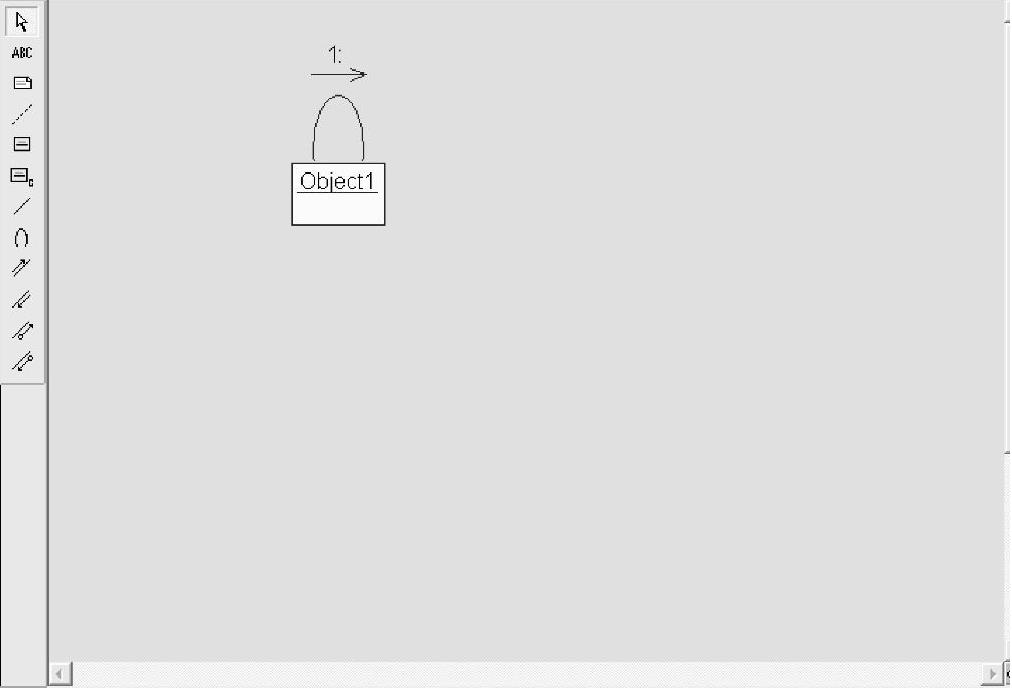

也可以为对象添加反身消息。单击工具栏中的图标，然后单击收发消息的对象，可以为此对象添加一个到它自身的通信路径。到对象自身的通信路径，即反身通信路径显示在对象上方，显示为半圆形。然后单击工具栏中的图标，在反身通信录井上单击，就为该对象增加了反身消息，如图11-12所示。

（5）添加数据流

数据流描述一个对象向另一个对象发送消息时返回的消息。一般来说，对协作图中的每个消息都添加数据流是没有必要的，只会使图中堆满价值不大的信息，因此只要在一些重要消息上添加数据流就可以了。

图11-12 为对象添加反身消息

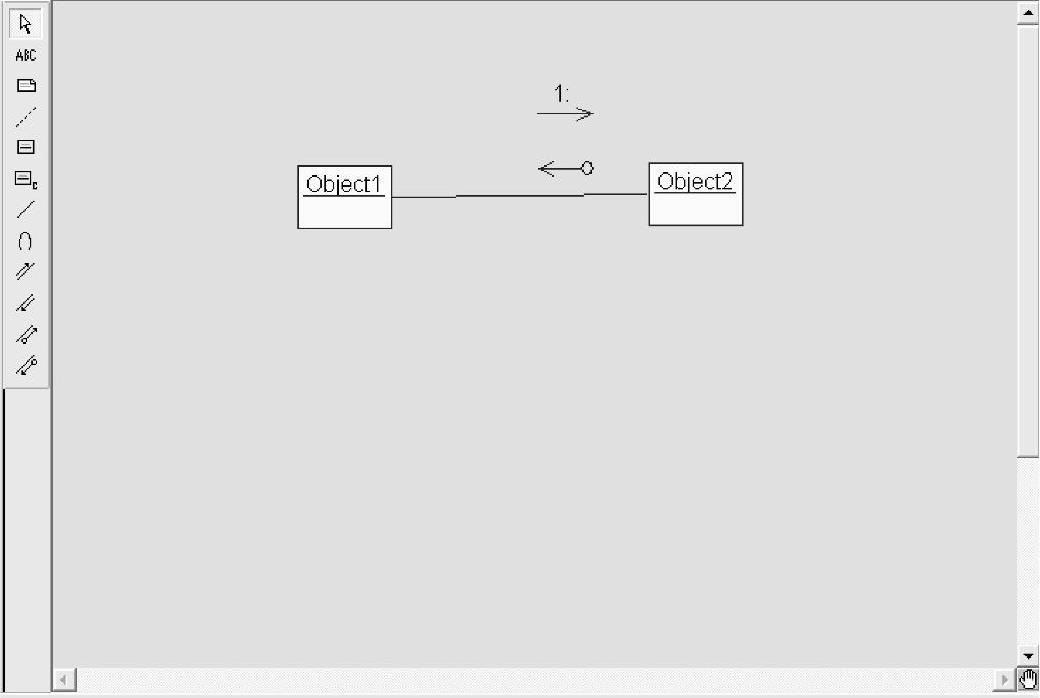

要添加数据流，单击工具栏的图标或者，单击要返回数据的消息，在协作图中就会出现数据流箭头，如图11-13所示。

图11-13 添加数据流
