顺序图与协作图极为相似，描述的主要元素都是对象和消息。而且Rational Rose中提供了在两种图之间切换的功能。本节详细总结顺序图与对象图的相同和不同之处。

1.顺序图与协作图的相同点

1）规定责任。在顺序图和协作图中都明确规定了发送方和接收方，消息由发送方触发。

2）支持消息。两种图都支持各种类型的消息。

2.顺序图与协作图的区别

1）顺序图描述的是随时间交互的信息，协作图描述的是和对象结构相关的信息。

2）协作图的重点是将对象的交互映射到它们之间的链上，通过链可以清楚地看出对象间的关联。顺序图没有链的概念，可以在对象间随意添加消息，这样可能导致有些逻辑交互不可能发生。

3）顺序图可以描述对象的创建和撤销情况。对象被放置在顺序图相对应的创建时间点位置。当撤销对象时，用大写的X表示该对象在系统中已不能再被使用。协作图不能表示对象的创建与结束，只能表示对象的存在与否。

4）顺序图还能表示对象的激活与去激活情况。协作图由于没有时间描述，所以除了对消息进行解释，无法清晰表示对象的激活与去激活情况。(www.chuimin.cn)

3.顺序图与协作图的互换

顺序图与协作图都表示对象间的交互作用，只是侧重点不一样。顺序图描述了交互过程的时间顺序，没有明确表达对象间的关系；协作图描述了对象间的关系，但时间顺序只能从消息编号获得。两种图的语义是等价的，可以在不丢失任何信息的情况下，从一种图转换为另一种图。汽车租赁系统中客户还车的顺序图如图11-4所示。

该顺序图可以转换为协作图，描述的控制流相同，只是强调的内容不同。客户还车的流程如下：客户向工作人员提出还车申请，工作人员通知技工检查汽车，技工检查汽车并填写记录，维修记录返回给工作人员，工作人员通知客户相关费用，客户付款，工作人员登记汽车状态，并结束客户租车的记录，最后填写工作记录。协作图如图11-5所示。

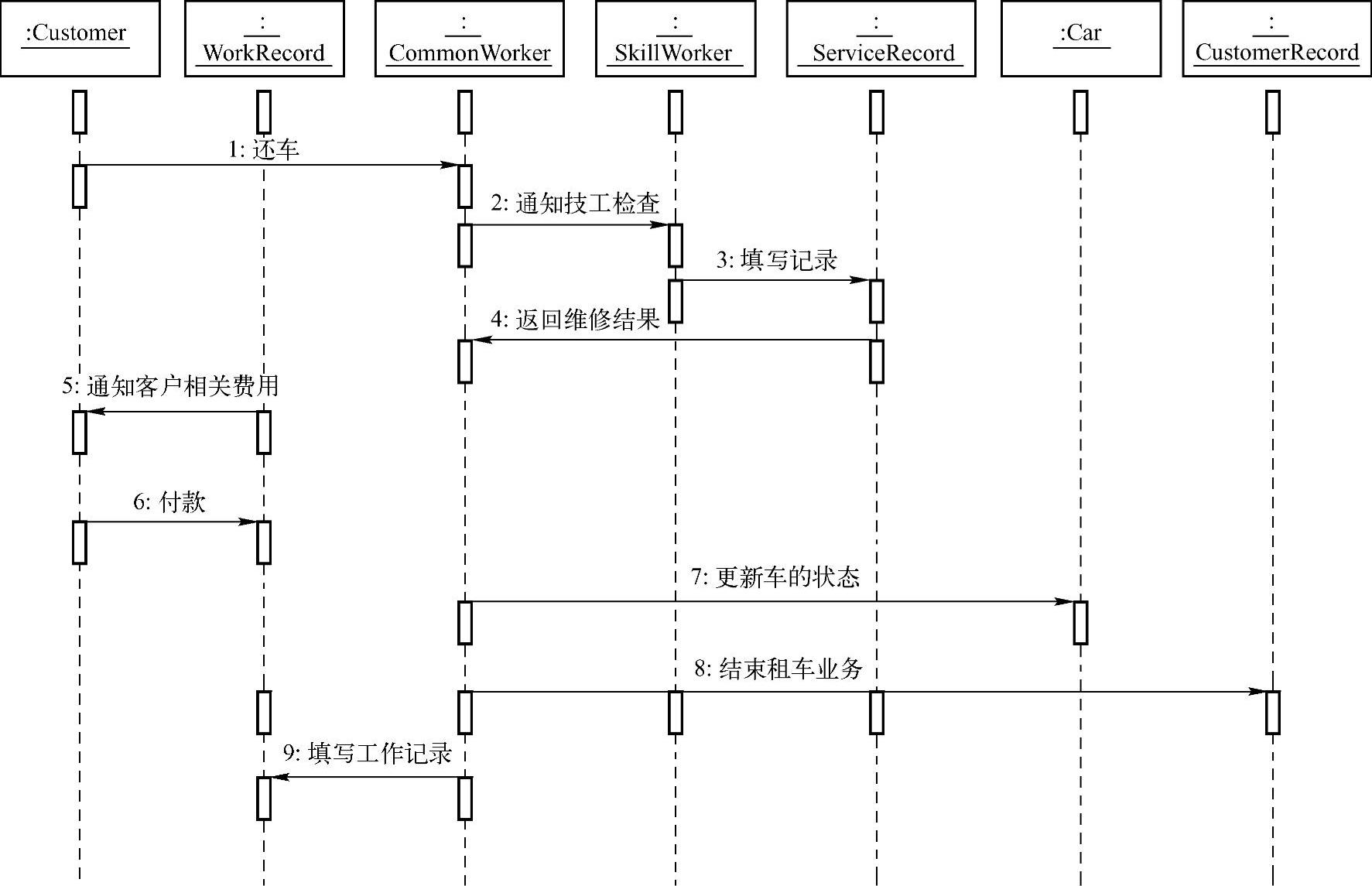

图11-4 客户还车顺序图

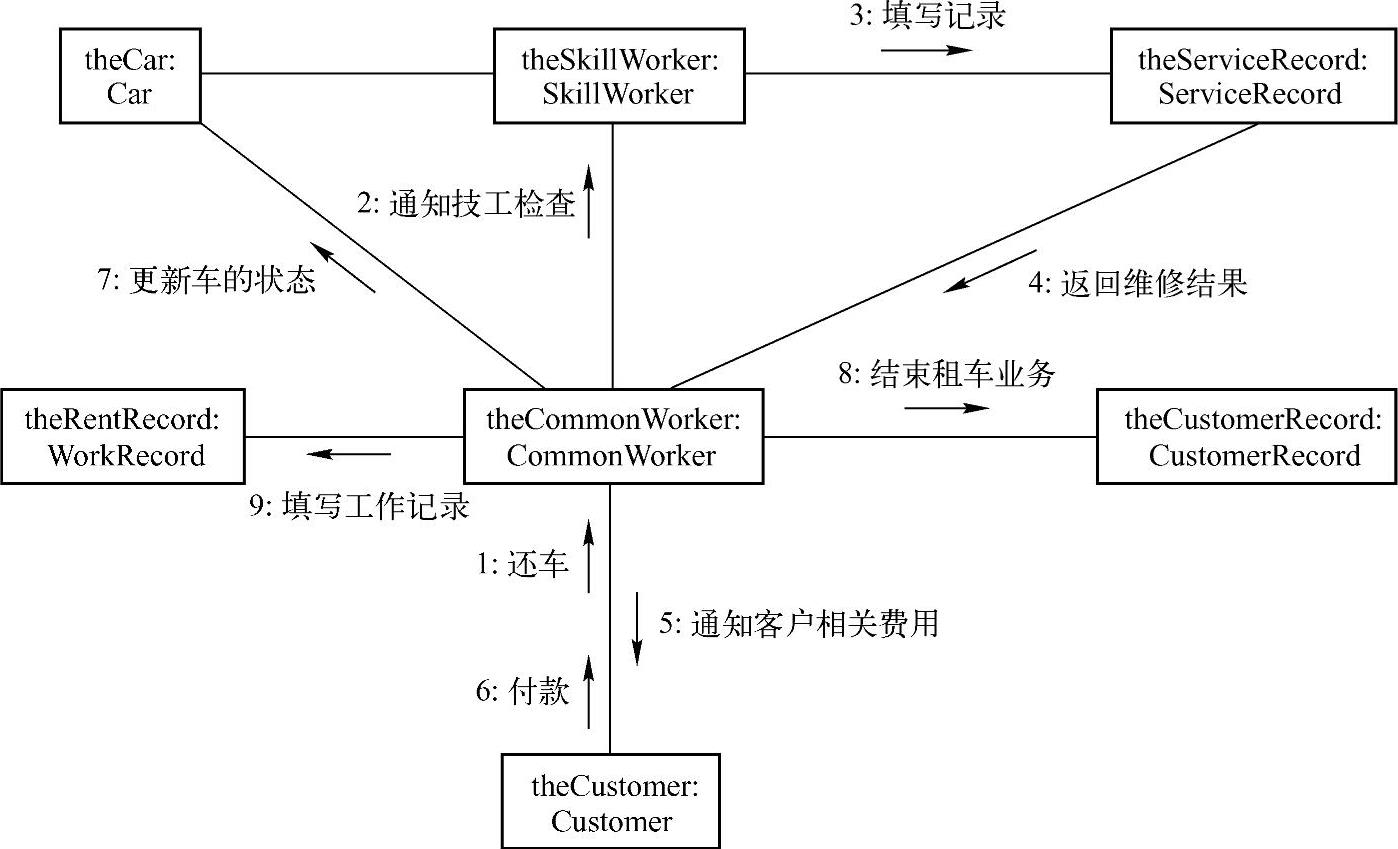

图11-5 客户还车协作图
