信息系统开发方法与实践教程：协作图组成要素
【摘要】：协作图的组成元素包括对象、消息和链（连接器）。只不过在协作图中，无法表示对象的创建与撤销，所以对象在协作图中的位置没有意义。链接用来在协作图中关联对象，链接的目的是让消息在不同系统对象之间传递。协作图工具栏中常用的链和消息符号见表11-1。也可以采用嵌套编号，例如1.1，1.2，表示消息1中的第1个消息和第2个消息。
协作图的组成元素包括对象、消息和链（连接器）。消息表示对象间的通信，对象通过链连接在一起。
1.对象
协作图中的对象和顺序图、对象图中的对象概念和表示方法是一样的。只不过在协作图中，无法表示对象的创建与撤销，所以对象在协作图中的位置没有意义。也无法表示对象的激活与去激活，只能表示对象的存在与否。
2.链
链表示对象间的关联，协作图中链的符号和对象图中链所用的符号是一样的，都是连接两个对象的实线。链接用来在协作图中关联对象，链接的目的是让消息在不同系统对象之间传递。没有链接，两个系统对象之间就无法彼此交互。协作图工具栏中常用的链和消息符号见表11-1。

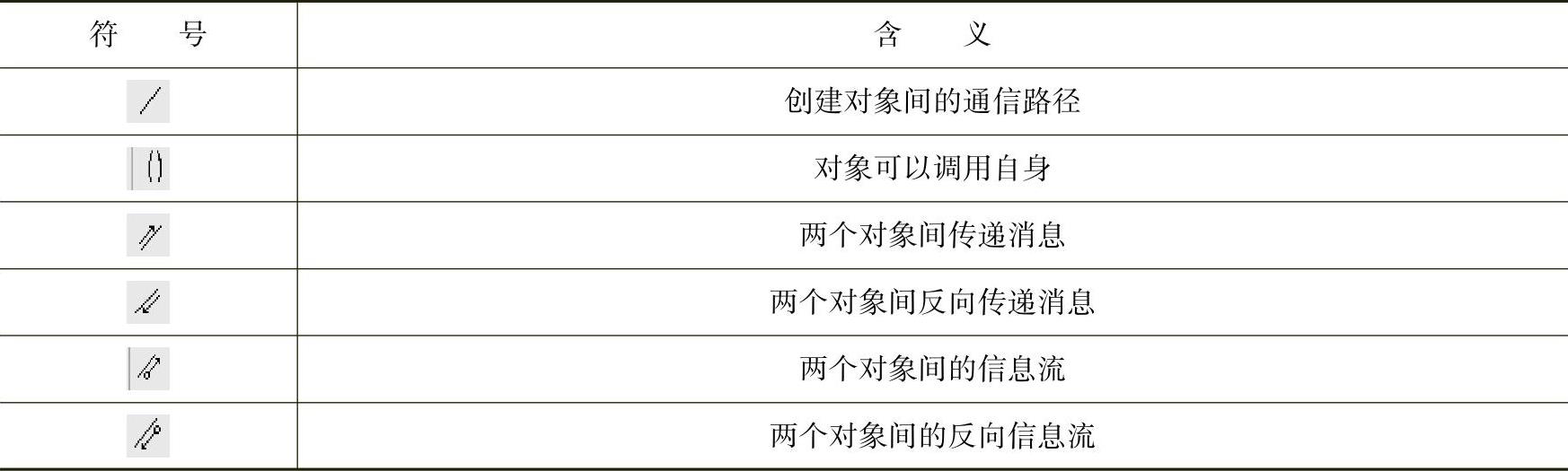

表11-1协作图中常用的链和消息符号
3.消息
协作图中的消息类型与顺序图相同，只不过顺序图本身有时间意义，从消息的上下位置可以判断时间的先后，而协作图中需要通过给消息添加编号才能说明时间顺序。可以采用简单的顺序编号，从1依次递增。也可以采用嵌套编号，例如1.1，1.2，表示消息1中的第1个消息和第2个消息。消息1.2应该比消息1.1时间要晚。
消息是协作图中对象与对象间通信的方式。消息在协作图中显示为一个伴随链接或者关联角色的文本字符串，并带有一个箭头来指示消息沿着关系传递的方向。

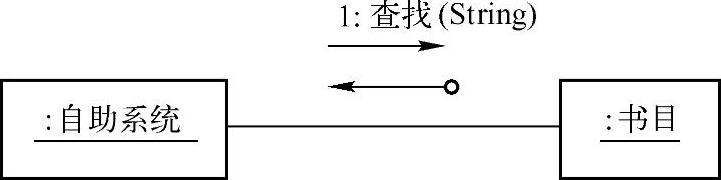

两个对象间传递消息的示例如图11-2所示。
图11-2 对象间传递消息的示例(www.chuimin.cn)
增加消息前，必须要在两个对象间增加通信路径（链）。
对象也可以调用自己的属性，如图11-3所示。
4.建立协作图的步骤
建立协作图有如下五个步骤：
1）从用例中识别交互过程。
2）识别参与交互过程的对象。
3）确定对象之间的链以及链上的消息。
4）从引发交互的初始消息开始，将随后每个消息附在相应的链上。
图11-3 对象调用 自身的属性
5）如果需要，可以给消息增加时间约束，以及前置和后置的条件。
