在图书管理系统中，每个用例都可以建立一个顺序图，将该用例中参与的对象以及各对象间传递消息的过程表现出来。由于图书管理系统中的用例很大，此处只介绍几个重要的顺序图。

1.系统管理员添加书籍信息的顺序图

系统管理员添加书籍信息的顺序图如图10-16所示。

图10-16 添加书籍的顺序图

【顺序图说明】

●add item（）：添加书籍函数。

●find（String）：根据书籍查找相应书目的函数，查找相应的书目是否存在。

●create（Integer，Title）：修改书籍数目的函数。

2.图书管理员处理书籍借阅的顺序图（不包括预订书籍的情况）

图书管理员处理书籍借阅的顺序图如图10-17所示。

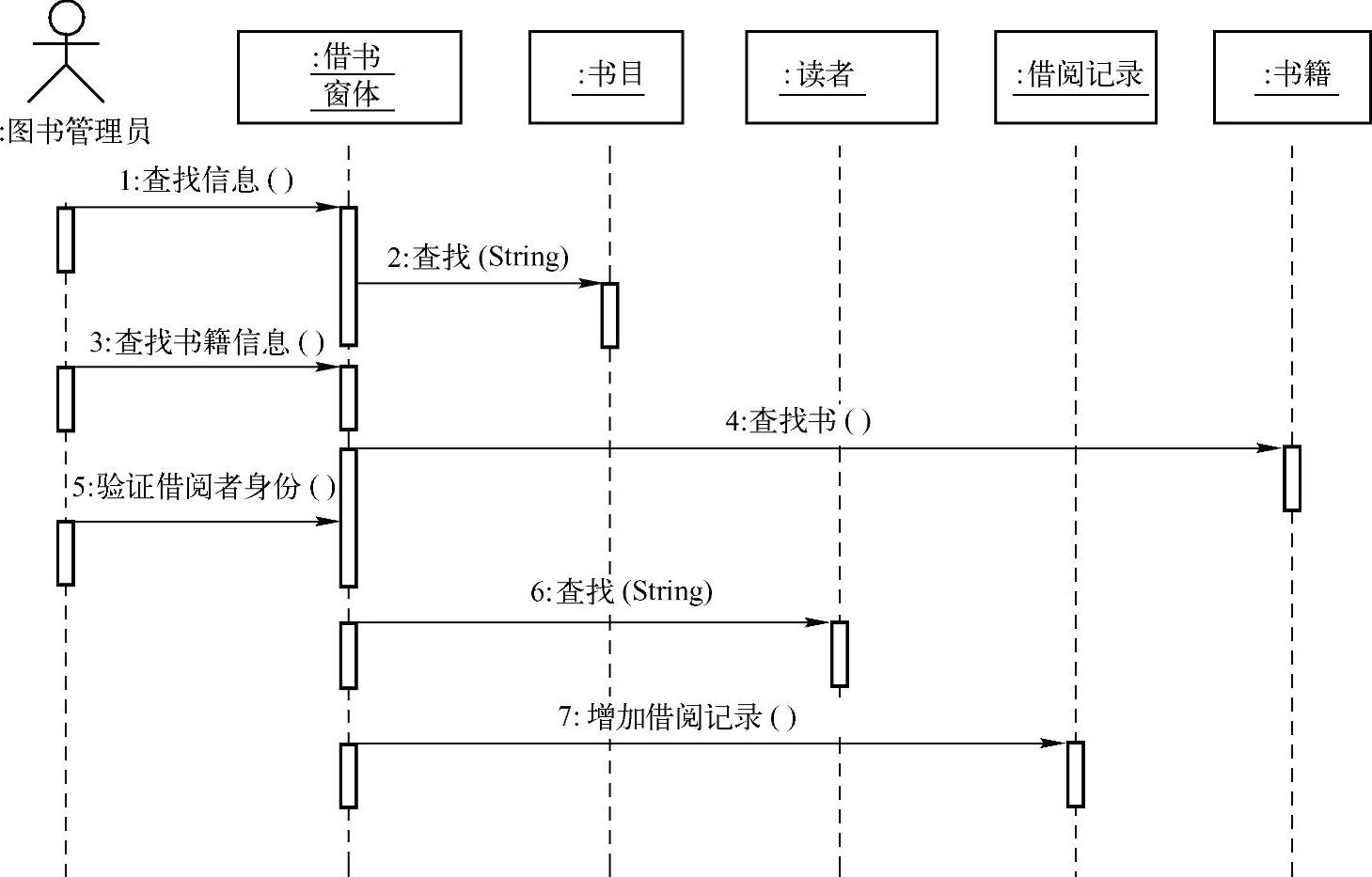

图10-17 处理书籍借阅的顺序图

【顺序图说明】

●find title（）：查找书目信息的函数。

●find item（）：查找书籍信息的函数，例如书的馆藏位置。

●find on title（Title）：根据书目名从数据库找到书籍信息的函数。(www.chuimin.cn)

●identify borrower（）：验证借阅者身份的函数。

●create（Borrower，item）：修改借阅信息的函数。

3.系统管理员删除书目的顺序图

系统管理员删除书目的顺序图如图10-18所示。

【顺序图说明】

●find on title（Title）：查找此书目下书籍信息的函数。

4.借阅者预订书籍的顺序图

借阅者预订书籍的顺序图如图10-19所示。

【顺序图说明】

●login（）：登录系统的函数。

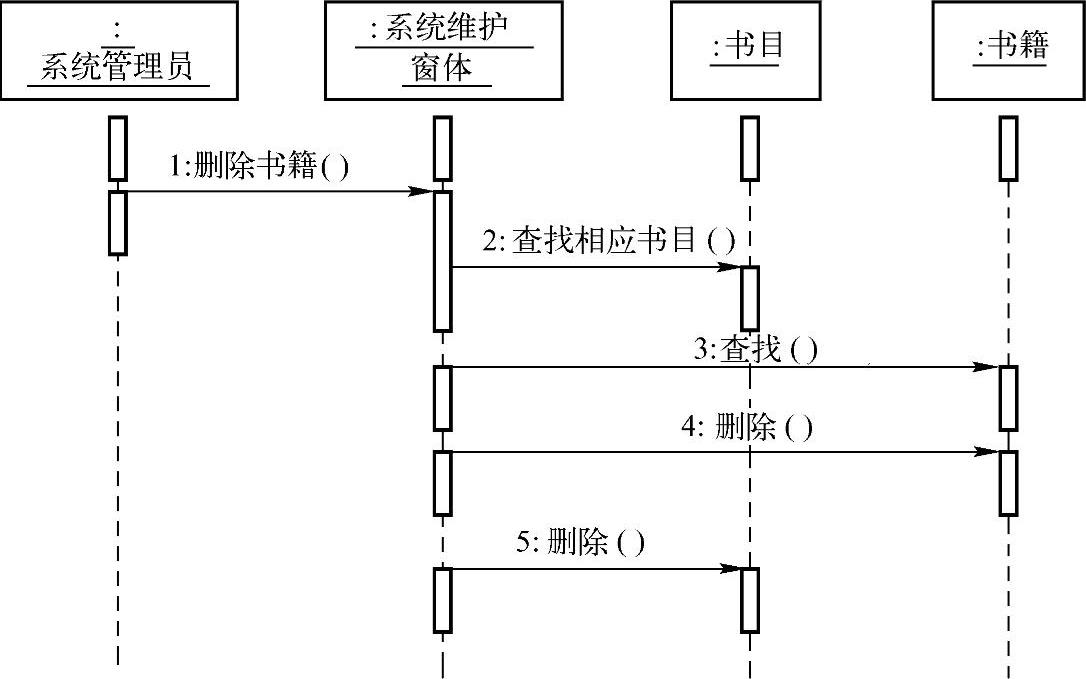

图10-18 删除书目的顺序图

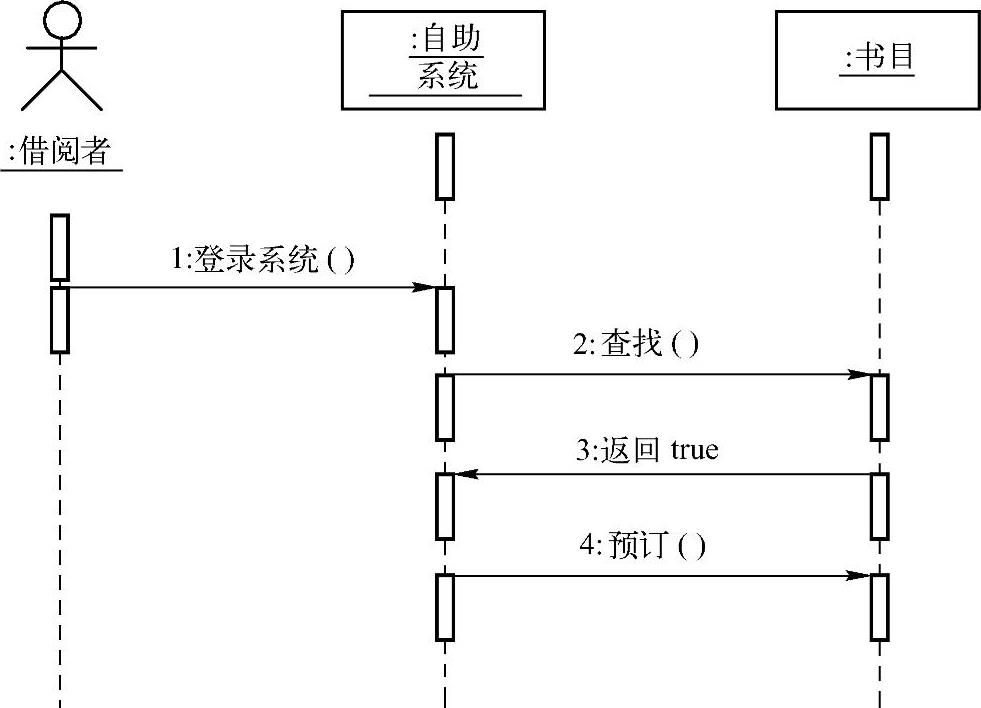

图10-19 预订书籍的顺序图

●find（String）：查找相应书目的函数。

●reserve（）：预订书籍的函数。
