顺序图中包含四个元素：对象、生命线、消息和激活，如图10-2所示。本节将详细讲解每个元素的含义、UML表示方法及注意事项。

1.对象

UML中，顺序图的对象表示方法和对象图中的对象表示方法相同，都是一个矩形框。对象名称写在矩形框里，名称后面用冒号引出该对象所属的类，整个加下划线。关于对象的命名方式如图10-3所示，有如下三种。

●对象名和类名。

●类名（匿名对象）。

●对象名（不关心类）。

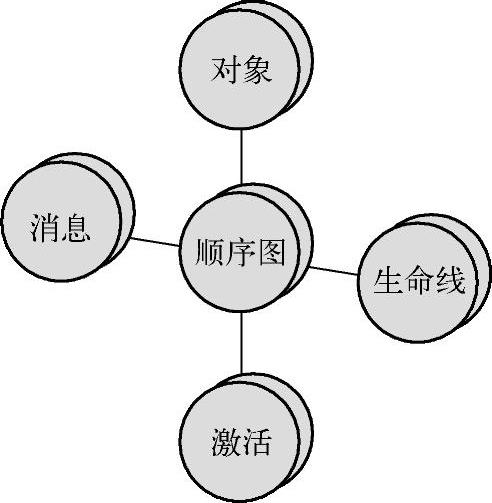

图10-2 顺序图的组成元素

图10-3 对象的命名方式

因为顺序图有时间意义，所以如果对象位置在顶部则意味着交互开始的时候对象就已经存在；如果位置不在顶部，说明该对象是在交互过程中被创建的。

2.对象的创建和撤销

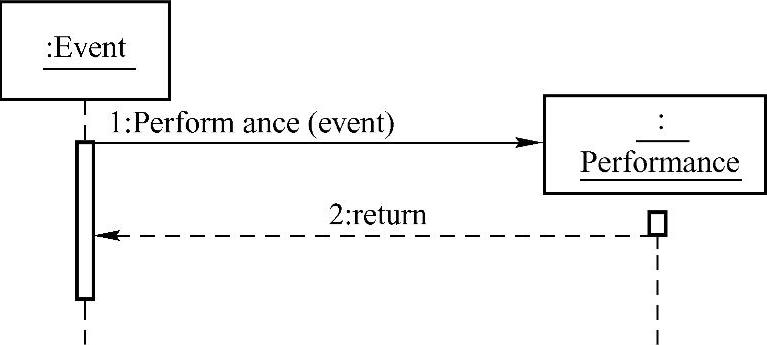

顺序图中的对象如果位于图的顶部，则表明这个对象在交互开始之前就已经存在。如果是在交互过程中创建的，则应该位于图的中间部分。在顺序图中，创建对象操作的执行使用消息的箭头表示，箭头指向被创建对象的框。如图10-4所示，Event的对象创建了一个Per_- formance对象。

图10-4 创建对象的方法

如果要撤销一个对象，则只要在其生命线终止点放置一个“×”符号即可。该点通常是对删除或取消消息的回应，如图10-5所示。

3.生命线(www.chuimin.cn)

生命线是一条垂直的虚线，它表示一定时间内对象的存在。每个对象底部中心位置都带有生命线，从顺序图的顶部一直延伸到底部，存在的时间取决于对象的存在时间。生命线的表示方法如图10-6所示。

图10-5 对象的撤销

图10-6 UML中生命线的表示方法

对象与生命线结合在一起被称为对象的生命线，离开对象的生命线是没有意义的。

4.消息

消息定义的是对象之间的通信，消息可以激发某个操作，也可以导致另一个对象的创建与撤销。消息是两个对象之间的单路通信，是从发送方到接收方的控制信息流。即从源对象指向目标对象，以触发目标对象中的特定操作。消息还可以用于在对象间传递参数。在顺序图和协作图中都可以表示消息，只是顺序图中的消息具有时间顺序，协作图突出的是交换消息的对象间的关系。

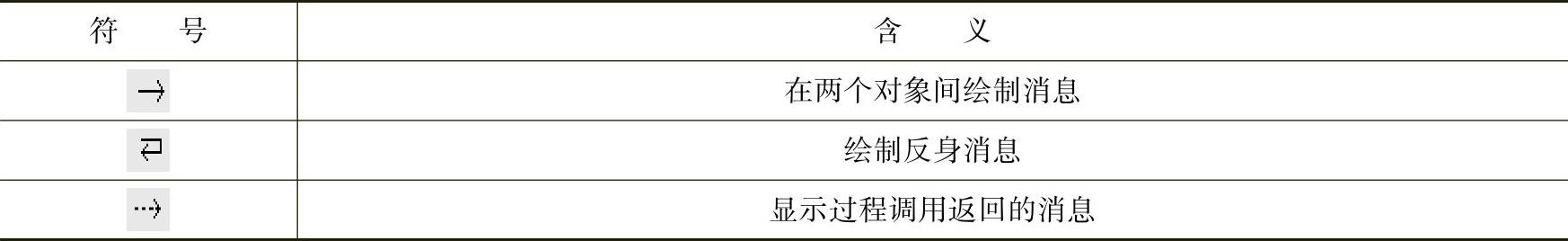

在UML中，消息用箭头表示，箭头的类型表示了消息的不同类型，具体规定见表10-1。

表10-1顺序图中常用的消息符号

在图10-1所示的汽车租赁系统客户取车的顺序图中，显示了不同的消息类型。

5.激活

在顺序图中可以描述对象的激活和去激活（Deactivation）状态。激活表示该对象正在被占用完成某个任务，去激活表示对象暂时处于空闲状态。当对象处于激活状态时，生命线变成双道线，完成自己的工作后被去激活。

激活在顺序图中不能单独存在，必须与生命线连在一起使用。当一条消息传递给对象的时候，该消息将触发该对象的某个行为，对象就被激活了。激活表示该对象正在执行某个操作，激活的长短表示执行操作的时间。一个被激活的对象要么执行自己的代码，要么等待另一个对象的返回结果。

双道线的顶点是消息和生命线交汇的地方，表示对象从此时开始获得控制权。而双道线的底部表示该次交互已经结束，或者对象的控制权已经交出。对象刚被创建时，默认处于激活状态。
