1.创建类图

在Rational Rose中可以创建一个或多个类图，类的属性和方法都可以在类图中体现。创建类图，右击“Logical View”节点，从弹出菜单中选择“New”寅“Class Diagram”菜单项，如图9-22所示。

图9-22 创建类图

如果想把系统中的类划分为几个包，可以右击“Logical View”节点，从弹出菜单中选择“New”寅“Package”菜单项，如图9-23所示。新建了两个包：“Business Package”和“CUI Package”，在“Business Package”下建立名称为“Business”的类图。

图9-23 创建包

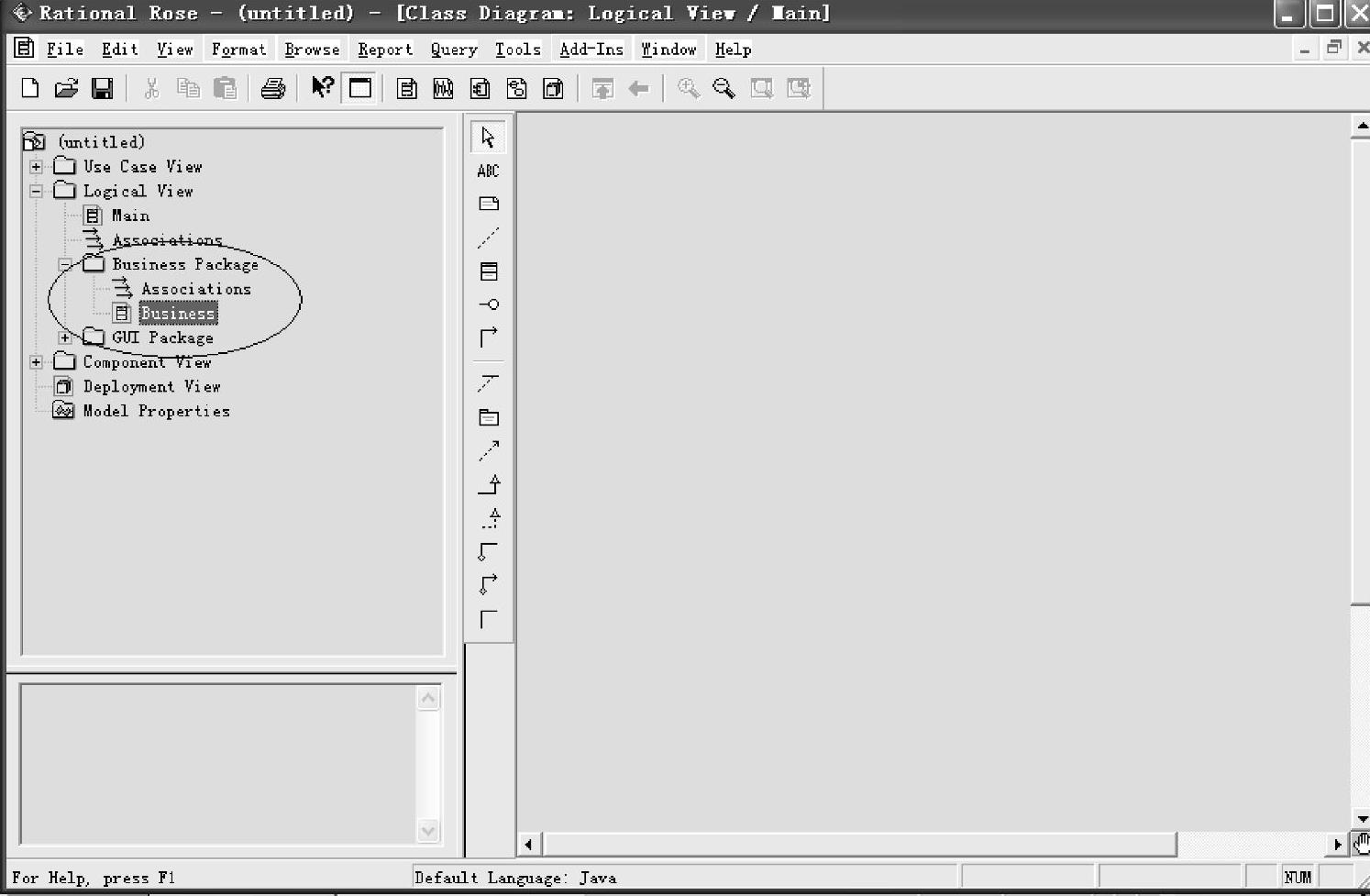

双击类图“Business”图标，出现如图9-24右侧所示的类图编辑区，左侧是类图的工具栏。

图9-24 类图的工具栏和编辑区

表9-3是类图的工具栏，还可以根据需要使用第8章中介绍的方法对工具栏进行定制，这里不再赘述。

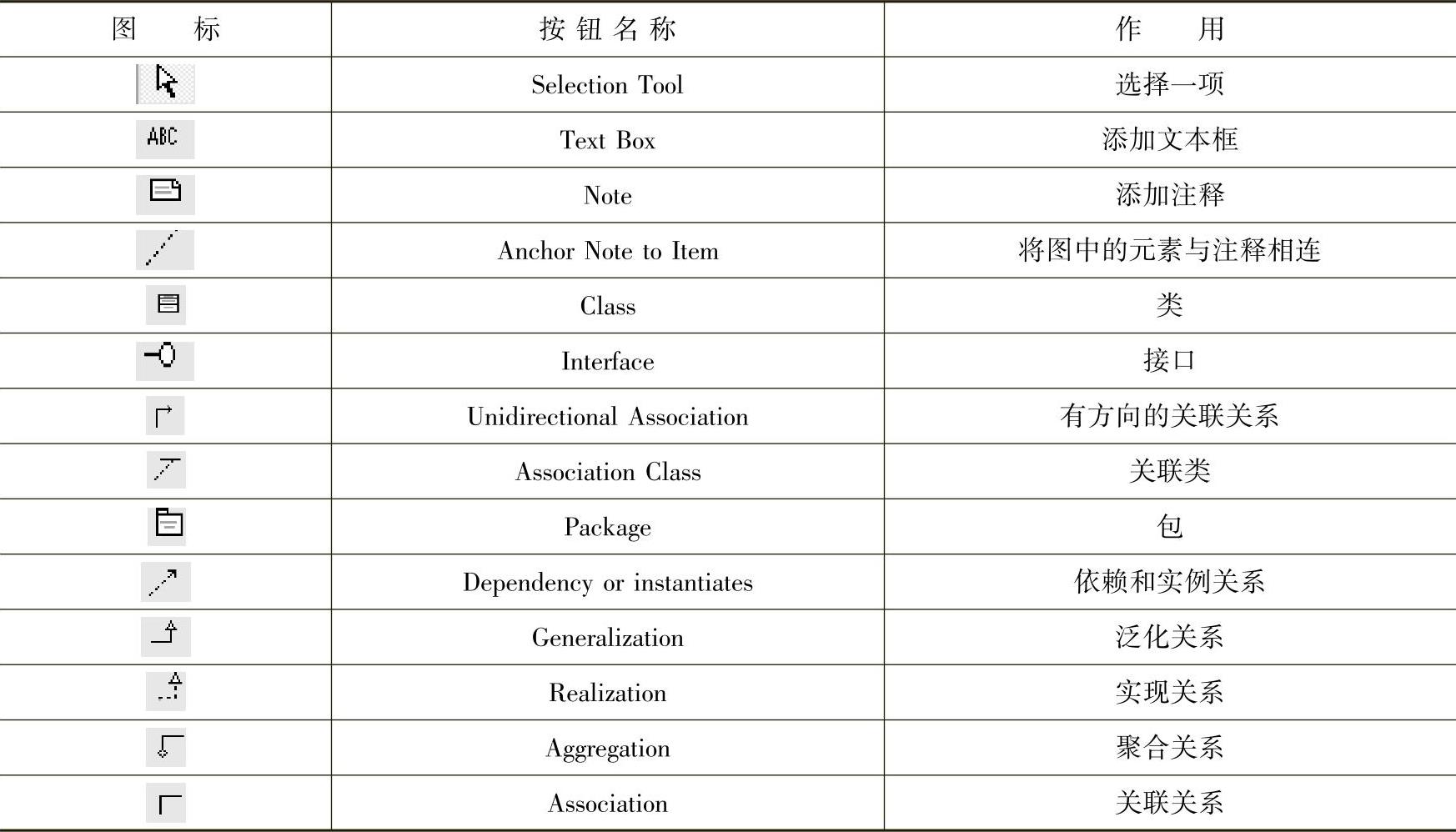

表9-3类图工具栏

工具栏中没有现成的组合关系图标，需要先选择聚合关系图标，然后进入关系属性。选中“Role A Detail”选项卡中的“by value”属性和“Role B Detail”选项卡中的“by val_- ue”、Aggregation选项即可。

2.加入类

单击工具栏中类的图标，然后在类图编辑区某个位置单击，就可在该类图中增加一个类，如图9-25所示。

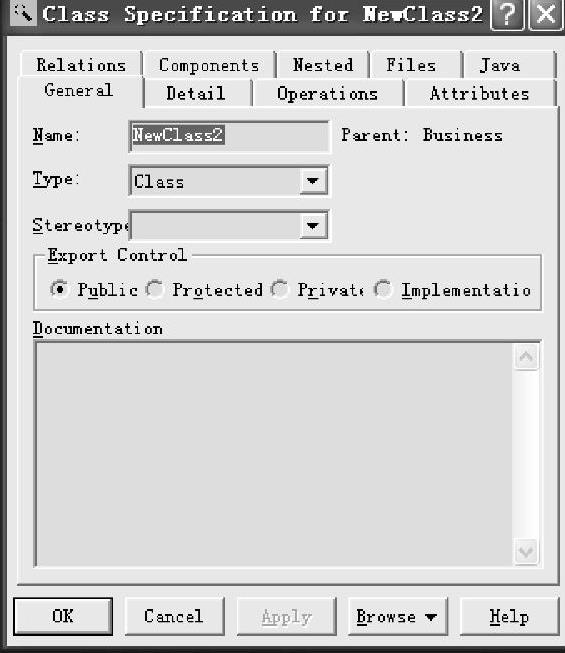

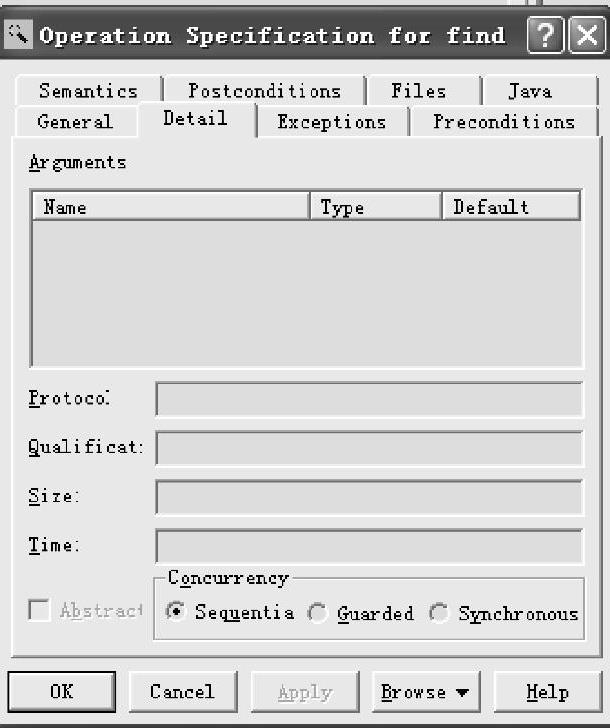

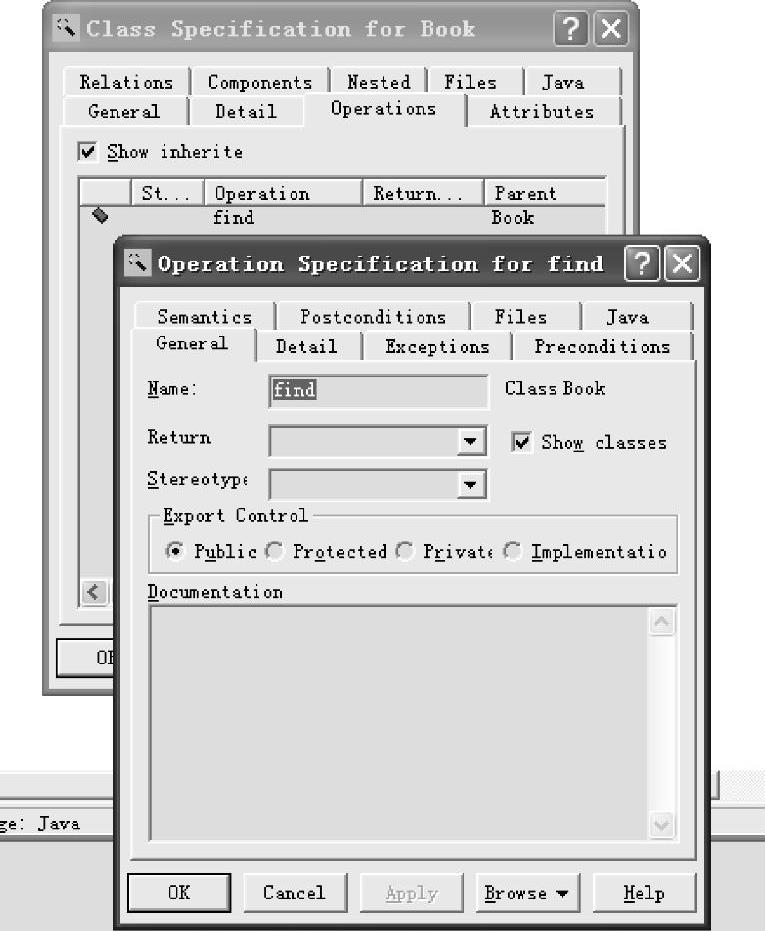

改变类的名称，可以在创建时直接输入，也可以右击编辑区中类的图标，在弹出的菜单中，选择“Open Standard Specification”菜单项，弹出如图9-26所示的规范窗口。这个对话框对类的设置非常重要，可以设置类的名称、类型、访问控制，还可以添加类的属性和方法。

图9-25 绘制类

图9-26 类的规范窗口

3.增加类的属性(www.chuimin.cn)

有两种方法可以增加类的属性

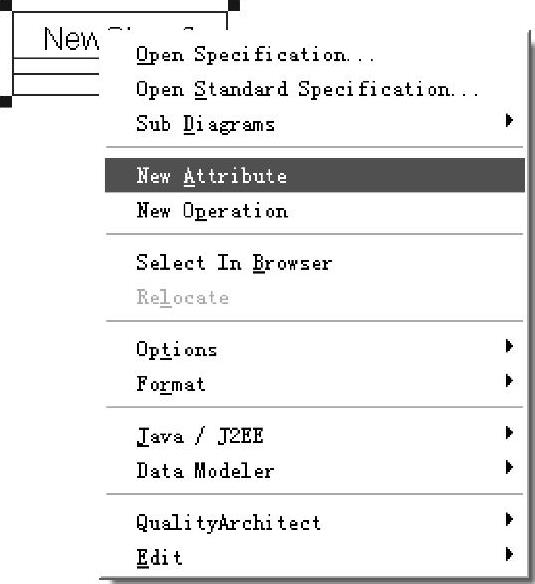

1）在编辑区右击类的图标，在弹出的菜单中选择“New Attribute”菜单项，直接添加类的属性，如图9-27所示。

图9-27 直接添加类的属性

2）在图9-26打开的“Class Specification”窗口，选择“Attributes”选项卡，然后在空白处右击，并单击“Insert”按钮。用这种方式增加类的属性更常用，因为可以对属性进行进一步设置，例如属性的名字、类型、访问控制、初始值等。注意：访问控制是指该属性或方法使用的范围，面向对象的编程语言一般有四种修饰符：public、private、protected、friendly。

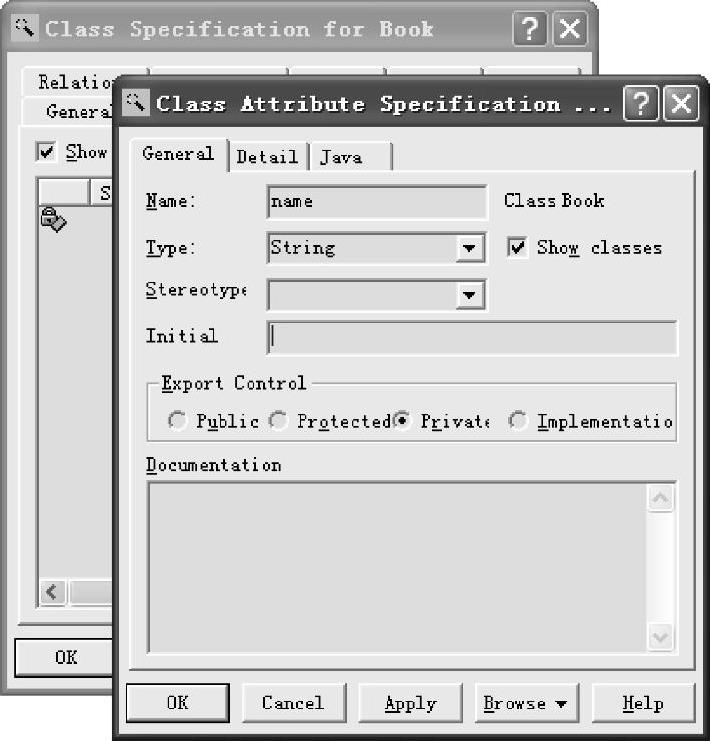

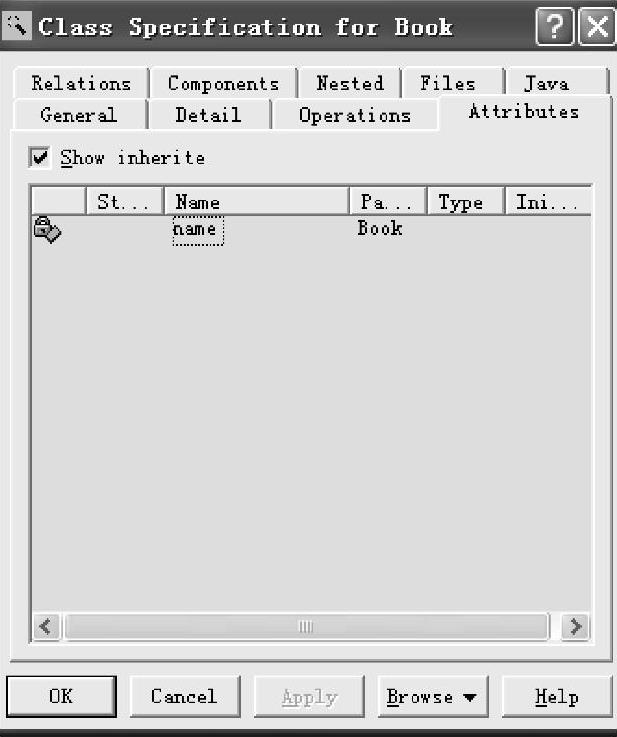

如图9-28所示，为类“Book”添加了名称为“name”的属性。双击该属性，在如图9-29所示的对话框中，对该属性进行详细设置。
