类图最直接的成效可以通过正向工程直接转化为程序代码，本节以当前流行的面向对象的程序设计语言Java为例，讲解类图的各个元素从UML到Java的映射方式。

1.类

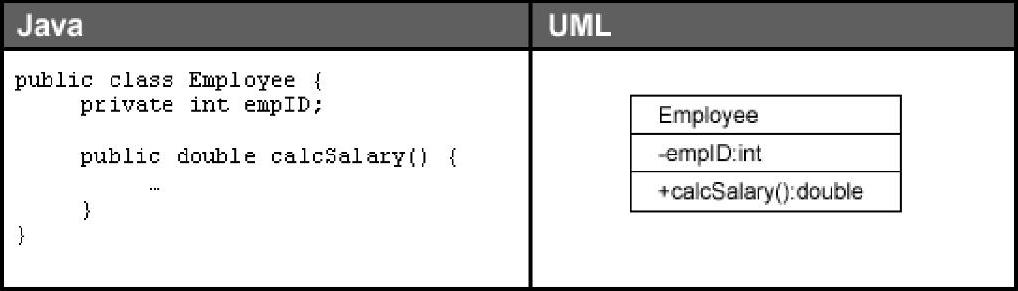

如图9-14所示，类的映射是在class关键字后面加上类的名字，类的属性和操作出现在类体中。在UML中定义类属性和方法时，可见性、参数列表、返回类型用适当的修饰符进行修饰。

图9-14 类的映射方式

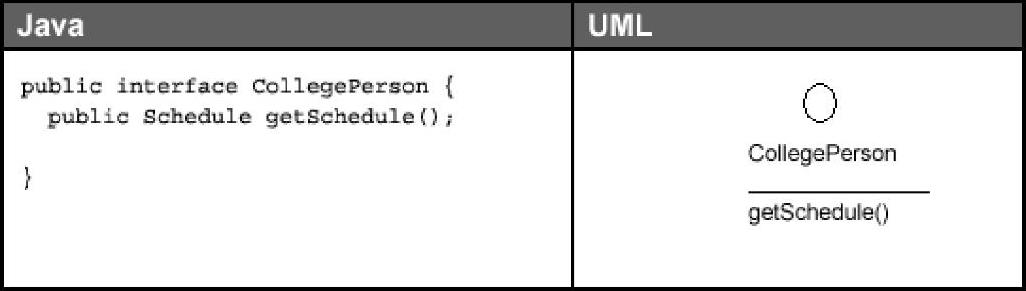

接口的映射方式与类相似，不同的是用关键字“interface”修饰，并且接口中的方法都是抽象方法，只有方法签名，没有方法实现部分。如图9-15所示为接口的映射方式。

图9-15 接口的映射方式

3.依赖关系

两个类具有依赖关系，可以通过以下两种方式体现：

●作为其他类的属性。

●作为其他类方法的参数。

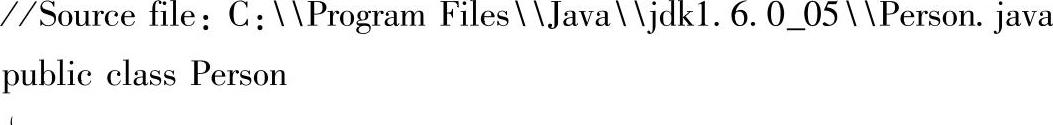

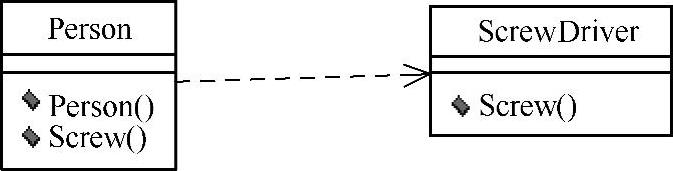

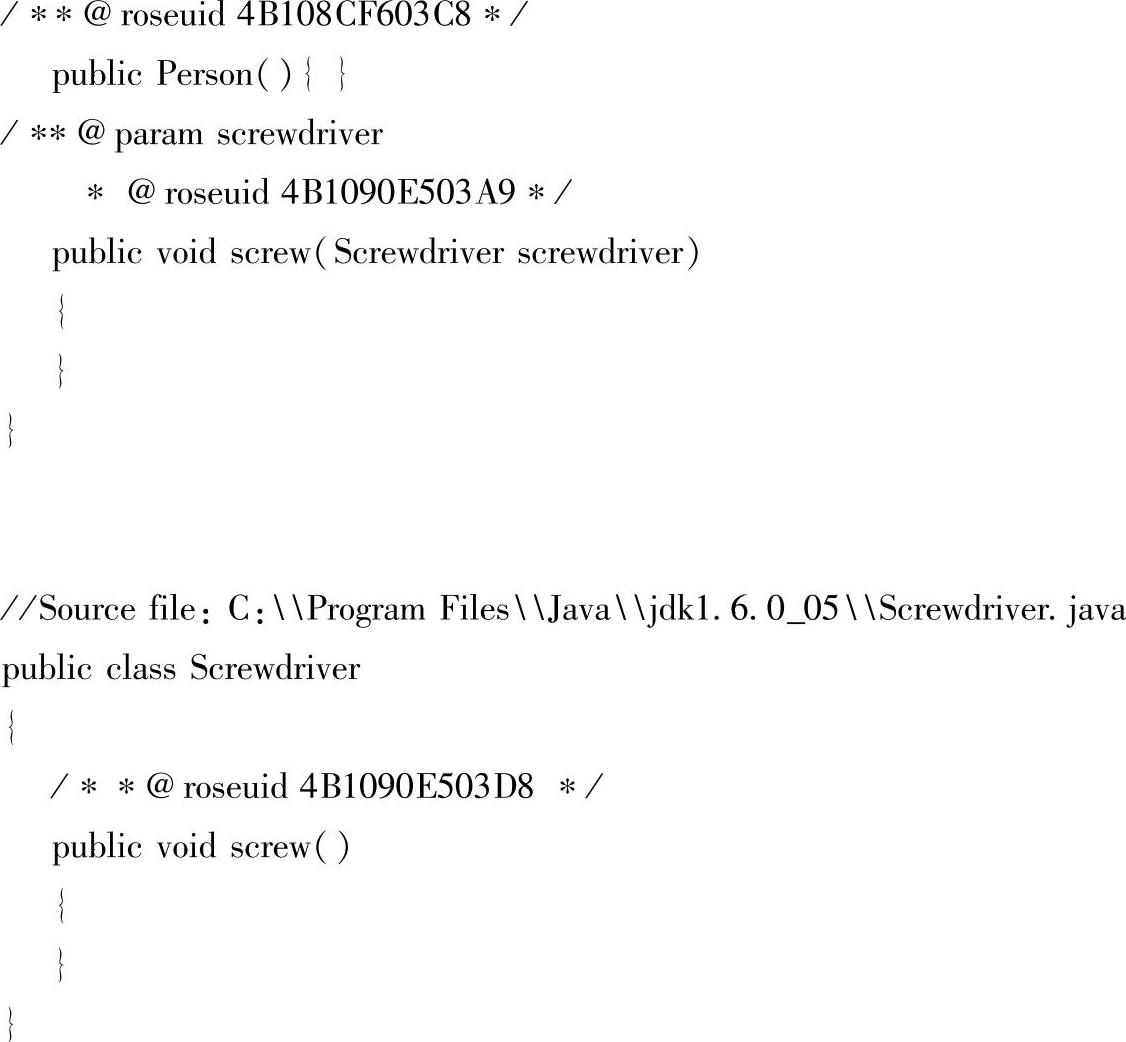

如图9-16所示，人依赖螺钉旋具修机器，映射到Java的代码如下。

图9-16 依赖关系示例

4.关联关系

关联、聚合和组合转换方法相似，都是转化为作用域的一个变量。但因为聚合和组合关系体现整体和部分的概念，所以只把作为部分角色的类用一个数组在整体类中体现。但根据关联关系的多重性，关联的两个类都会在对方类中有所体现。

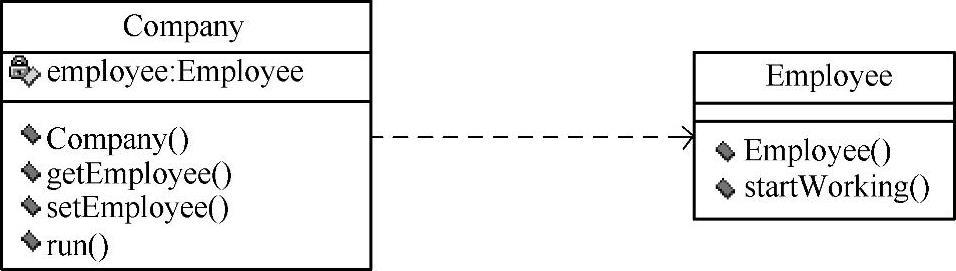

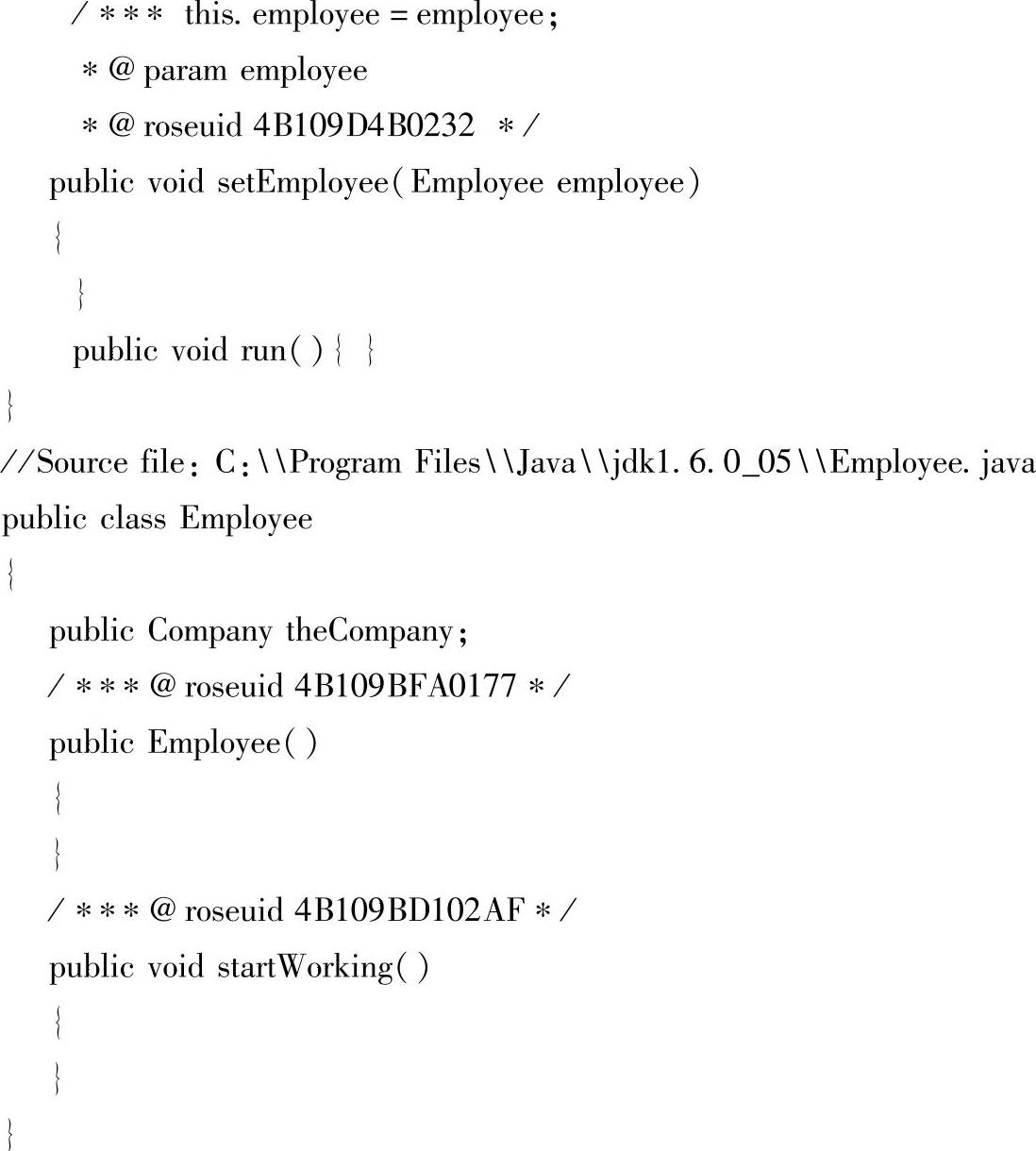

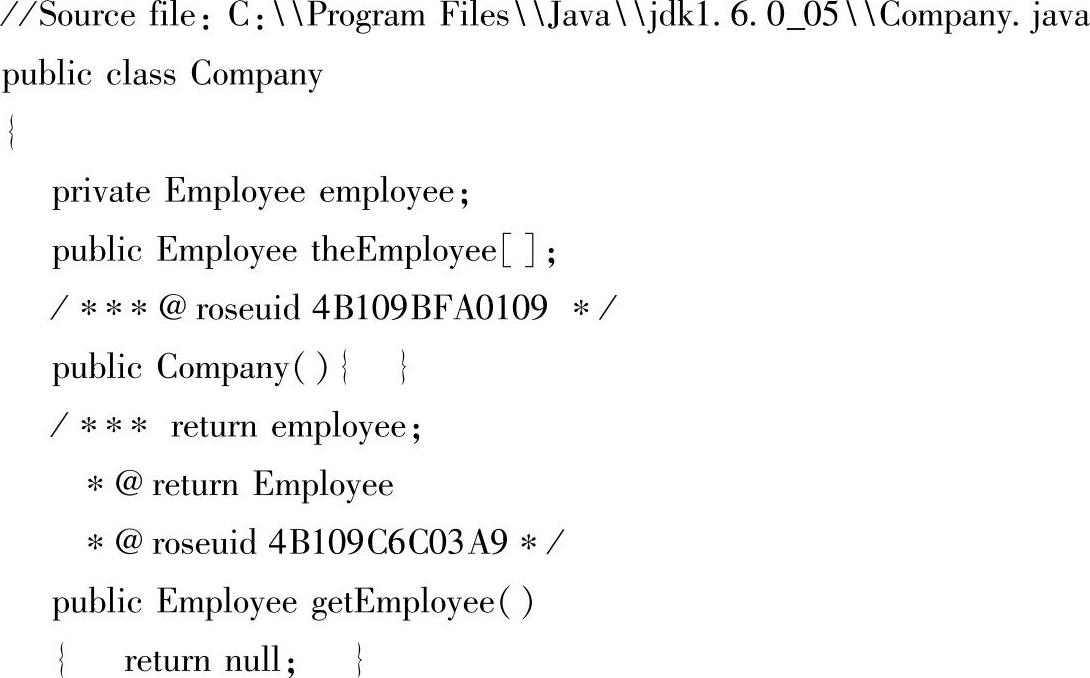

如图9-17所示，类“公司”和类“职员”存在关联关系，映射成Java代码如下所示。

(www.chuimin.cn)

图9-17 关联关系示例

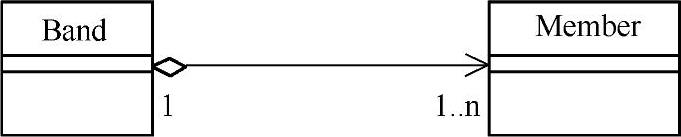

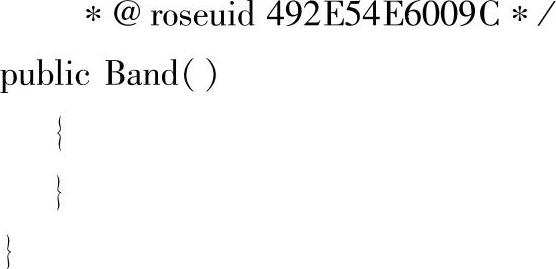

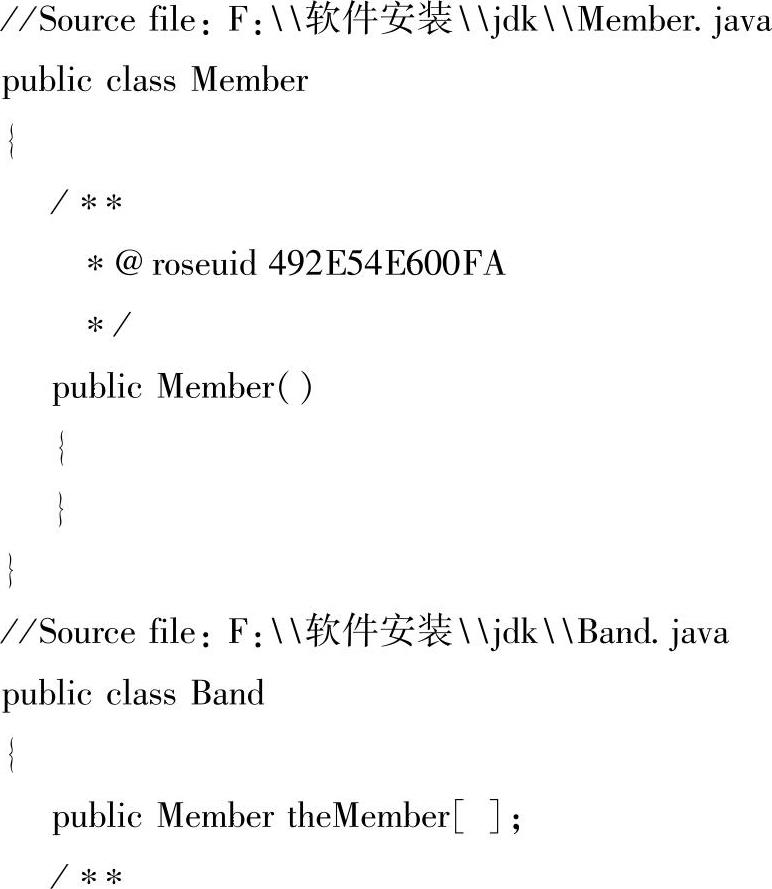

如图9-18所示，类“乐队”和类“成员”是聚合关系，映射为Java代码如下所示。

图9-18 聚合关系示例

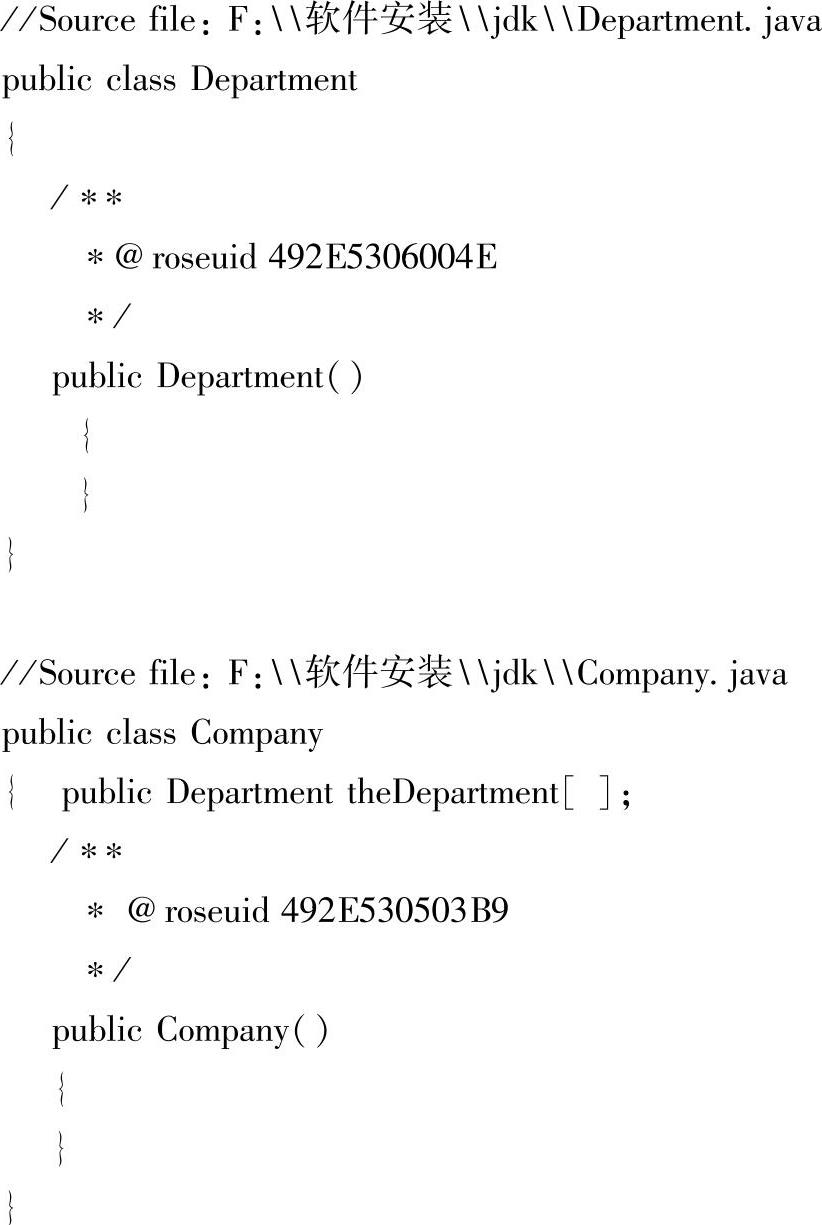

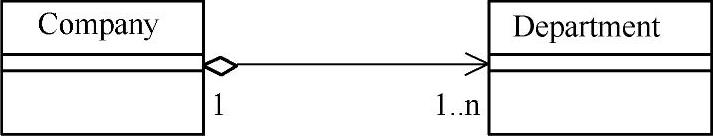

如图9-19所示，类“公司”和类“部门”是组合关系，映射为Java代码如下所示。

图9-19 组合关系示例

5.泛化关系

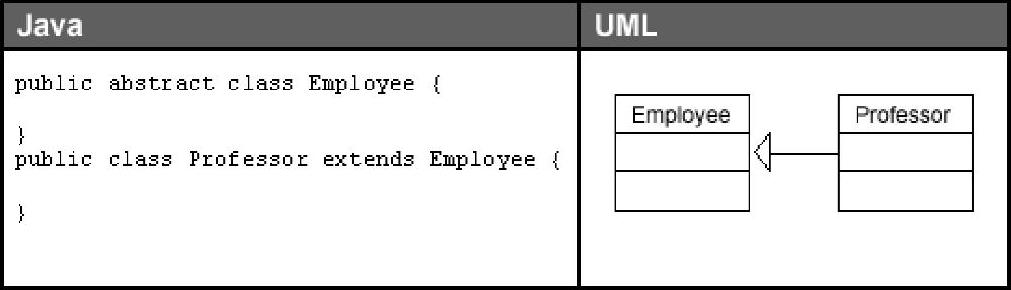

如图9-20所示，泛化关系转换为extends关键字。

图9-20 泛化关系示例

6.实现关系

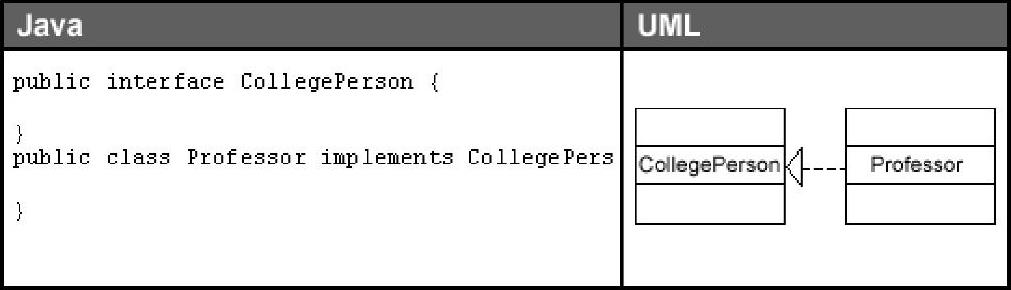

如图9-21所示，实现关系转换为implements关键字。

图9-21 实现关系示例
