类之间关系最常用的有四种：依赖关系（Dependency）、泛化关系（Generalization）、关联关系（Association）、实现关系（Realization）。

1.依赖关系

依赖关系是指一个元素（提供者）的某些改变会影响到其他元素（客户）。例如，UML中表示两个类的依赖关系如图9-6所示。动物有两大特征：新陈代谢，能繁殖。动物要有生命，需要氧气、水、食物等，所以动物依赖于氧气和水，它们之间是依赖关系，用带箭头的虚线表示。

2.泛化关系

泛化关系是一种存在于一般元素和特殊元素间的分类关系，它可以用于类、用例以及其他模型元素。注意：虽然实例间接受到类的影响，但泛化关系只用在类上，而不是实例上。一个类可以继承另一个类，但一个对象不能继承另一个对象。

在UML中，泛化关系用一条从子类指向父类的带空心三角箭头的实线表示。一般元素被称作超类或父类，特殊元素被称作子类。如图9-7所示，鸟和动物之间是泛化关系。

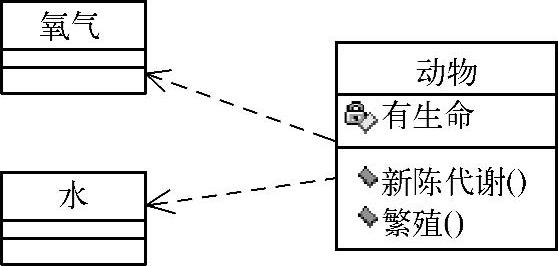

图9-6 依赖关系示例

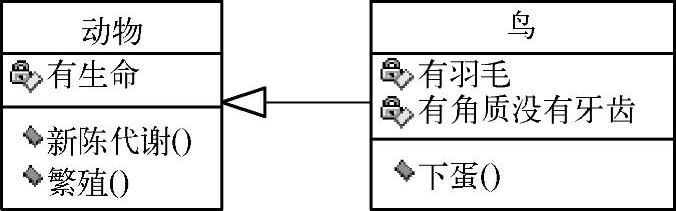

图9-7 泛化关系示例

3.关联关系

关联关系是一种结构关系，它指明一个类与另一个类之间的联系，最普通的关联是二元关联。在UML中，关联关系用一条连接两个类的实线表示。

除了关联的基本形式，为了更详细地描述关联关系，有几种应用于关联的修饰：名称、角色（Role）、多重性。

（1）名称

关联可以有个名称，用以描述关联的性质。通常用动词或动词短语来命名关联，如图9-8所示。

（2）角色

角色是关联关系中一个类对另一个类表现出的职责，它的名称是名词或名词短语，用以解释对象是如何参与关系的，如图9-9所示，并且对角色名称使用了可见性符号。

图9-8 关联的名称

图9-9 关联的角色

（3）多重性(www.chuimin.cn)

多重性是UML的一种约束，赋给一个端点的多重性，表示该端点可以有多少对象与另一个端点的一个对象关联。多重性的语法见表9-1。

表9-1多重性语法示例

如图9-9所示，某段时间一个学生只能在一个学校学习，一个学校可以有多个学生。

关联关系分为一般关联（Association）、聚合（Aggregation）和组合（Composition）关系。

（1）关联关系

这是最常见的二元关系。例如企鹅与气候有很大的关系，企鹅需要知道气候的变化，需要了解气候的规律。当一个类“知道”另一个类时，可以用关联关系。

（2）聚合关系

聚合关系是一种特殊类型的关联，表示整体与部分的关系。聚合关系表示一种弱的“拥有”关系，体现的是A类可以包含B类，但B类不是A类的一部分。在UML中，聚合关系用带空心菱形的实线表示，头部指向整体，箭头指向部分。如图9-10所示，大雁是群居动物，每个大雁属于一个雁群，每个雁群有很多只大雁。它们之间满足聚合关系。

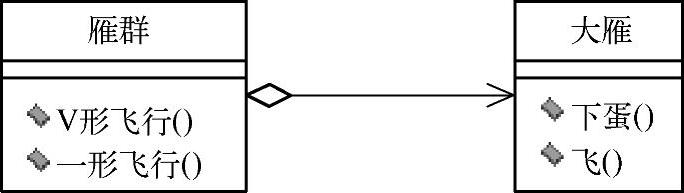

图9-10 聚合关系示例

（3）组合关系

组合关系是一种强的“拥有”关系，体现了严格的整体和部分的关系，整体和部分的生命周期一样。组合关系用实心的菱形加实线箭头表示。另外，组合关系的连线两端还有一个数字“1”和“2”，被称为基数，表明这一端的类可以有几个实例。如图9-11所示，“鸟”和“翅膀”是整体和部分的关系，并且鸟和翅膀的生命周期是相同的，所以两者是组合关系。很显然，一只鸟应该有两个翅膀。如果一个类可能有无数个实例，就用“n”来表示。关联关系和聚合关系也是可以有基数的。

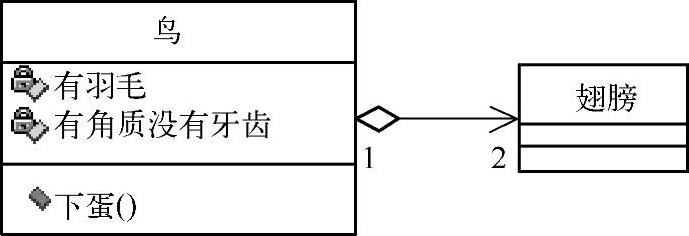

图9-11 组合关系示例

4.实现关系

实现关系通常用在两种情况：接口和实现接口的类之间，用例以及实现该用例的协作之间。

在UML中，实现关系的符号与泛化关系的符号类似，用一条带指向接口的空心三角箭头的虚线表示。泛化关系用一条带指向接口的空心三角箭头的实线表示，如图9-12所示。因为接口还有棒棒糖表示法，所以实现接口的方法有两种。

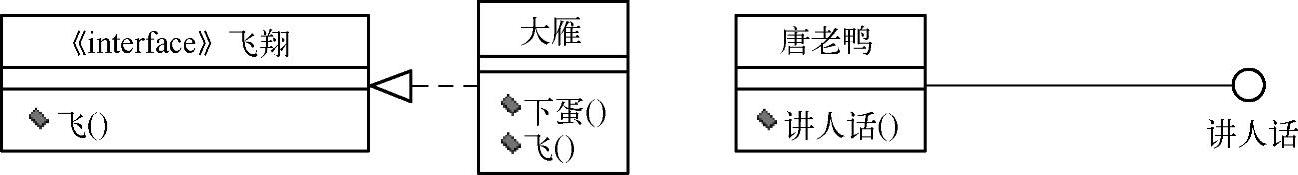

图9-12 实现关系示例
