1.类（Class）

类是面向对象建模的核心。类是对一组具有相同属性、操作、关系和语义对象的描述。对象的范围很广，包含了现实世界中的物理实体、逻辑事物、行为事物，还可以是纯粹概念性的事物。

对象是类的实例，有着各自的状态和行为。状态用各种类型的数值描述，行为用方法来实现，对象的生命周期由附加给类的状态机描述。

在UML中，用一个三层的矩形表示类，分别是：名称部分（Name）、属性部分（Attribute）和操作部分（Operation）。顶端部分存放类的名称，中间部分存放类的属性名称、类型和默认值，底部存放类的操作名称、参数列表及操作的返回类型。虽然这三部分的语法类似C++、Java等面向对象的编程语言，但对类描述的语法是独立于编程语言的。

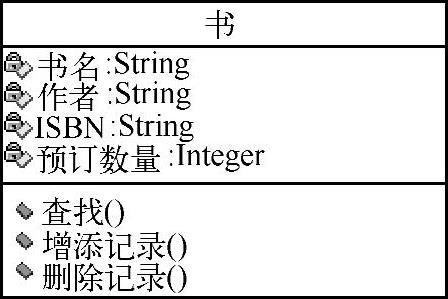

如图9-2所示，显示了图书管理系统中书的类。可以根据建模的实际情况隐藏属性部分或操作部分，或者两者都隐藏。

图9-2 类的示例

隐藏属性部分和操作部分，并不代表没有属性或操作，只是没有显示出来。操作的参数

列表和返回值有时也会部分隐藏起来。

（1）名称

名称是每个类的标识，规范的类名称应该是一个名词，不应该有前缀或后缀，含义应该尽可能明确，以免造成歧义。类的名称分为简单名称和路径名称。单独的名称（不包含冒号的字符串）被称为简单名；用类所在包的名称作为前缀的类名叫路径名。如图9-3所示，左边类使用简单名，右边类使用路径名，类项目属于包工程的。

图9-3 类的名称

（2）属性

属性描述了类的特性，是所有对象共有的。类可以有任意数目的属性，也可没有属性。在UML中，属性的语法为：

[可见性]属性名[：类型][=初始值][{属性字符串}]]内的部分表示是可选的。

1）可见性。可见性描述了该属性是否对其他类可见，以及是否可被其他类引用。其中属性的可见性包括公有（Public）、私有（Private）和受保护（Protected）三种。公有表示其他所有类可以使用和查看该属性；私有可见性，表示只有自己可以查看和访问该属性；受保护指父类和子类间可以共享属性，经常和泛化一起使用。在UML中，公有类型用“+”表达，私有类型用“-”表达，受保护类型用“#”表达。UML中不存在默认的可见性，如果没有显示任何符号，则表示没有定义该属性的可见性。

2）属性名。每个属性必须有个名字区别于类的其他属性。通常情况下，属性名由描述所属类特性的名词或名词短语组成。按照UML约定，单字属性名小写，如果包含多个单词，则这些单词合并。除第一个单词，其余单词的第一个字母都要大写。

3）类型。属性的数据类型可以是简单类型，例如整型、布尔型、实型，属性的数据类型也可以是类类型的。

4）初始值。设定初始值有两个用处：

●保护系统的完整性，防止漏掉值或非法值破坏系统的完整性。

●为用户提供易用性。(www.chuimin.cn)

5）属性字符串。用于指定关于属性的其他信息。

（3）操作

属性是描述对象特性，操作用于操纵属性或执行其他动作，一个类可以有多个操作或者没有操作。操作由返回类型、名称以及参数列表组成，一起被称为操作签名，操作签名描述了该操作必需的所有信息。在UML中，类操作的语法为：

[可见性]操作名[（参数表）][：返回类型][{属性字符串}]

[]内的部分是可选的。

1）可见性。操作的可见性包括：公有（Public）、私有（Private）、受保护（Protected）和包内公有（friendly）四种，分别用“+”“-”“#”和“～”来表示。可见性为公有的操作，其他包的所有对象可以调用；可见性为私有的操作，只有同一类的对象本身可调用；可见性为受保护的操作，只有子类的对象可以调用；可见性为包内公有的操作，只有同一包的对象可以调用。

2）操作名。操作名是描述类行为的动词或动词短语。和属性名的表示方法类似，单字操作名小写，如果包含多个单词，把单词合并，除第一个单词外，其余单词的首字母要大写。

3）参数表。参数表是用逗号隔开的多个参数，参数的定义方式采用“名称：类型”。

4）返回类型。返回类型是可选的，在具体编程语言中，一般用关键字void表示无返回值。

5）属性字符串。在操作的定义中希望加入预定元素之外的信息，可使用属性字符串。

（4）注释

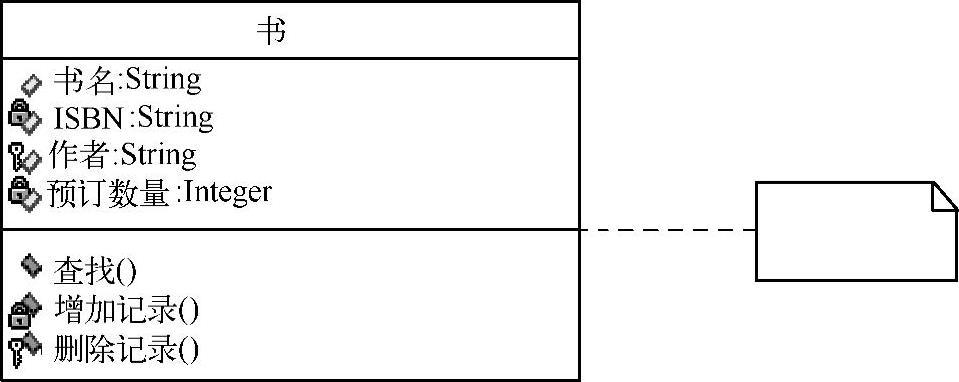

如图9-4所示，可以使用注释为类添加更多的信息。
