下面给出用Rational Rose绘制图书管理系统涉及的3个用例图。

1.借阅者请求服务的用例图

借阅者请求服务的用例图如图8-25所示。

【用例说明】

●Search for book：书籍查询用例。

●Reserve the book：书籍预订用例。

●Login the system：登录系统。

●Query info：查询借阅信息。

●Borrow the book：借阅书籍。

●Return the book：归还书籍。

●Return with fine：还书时交纳罚金。

2.图书管理员处理业务的用例图

图书管理员处理业务的用例图如图8-26所示。

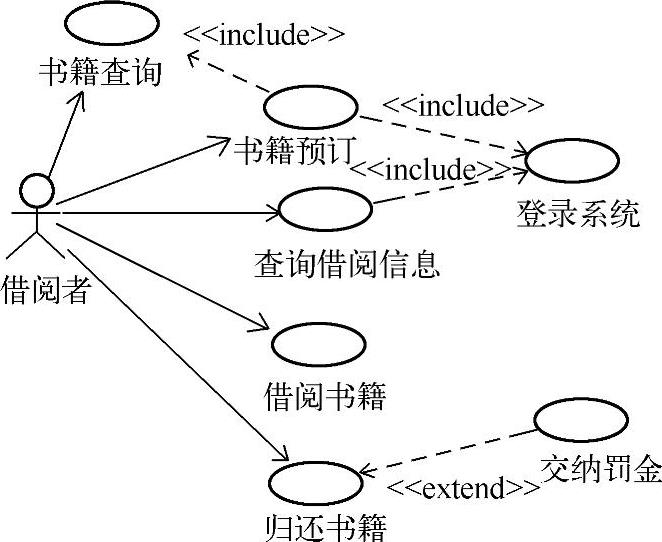

图8-25 借阅者请求服务的用例图

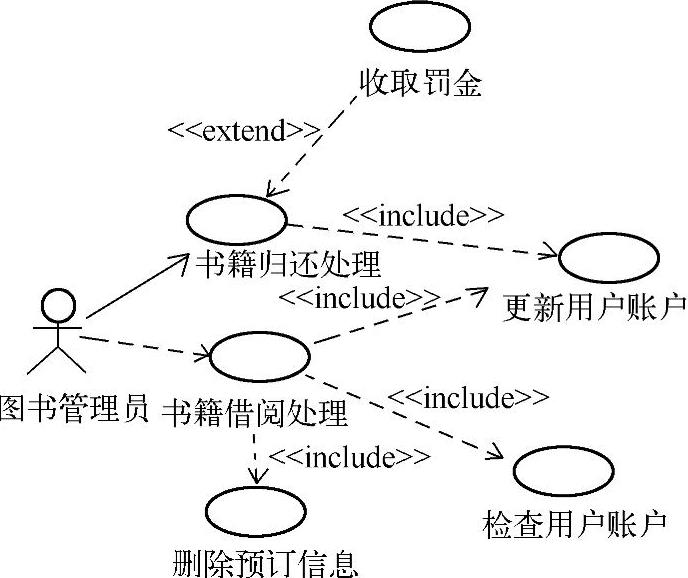

图8-26 图书管理员处理业务用例图

【用例说明】

●Get book：书籍归还处理。(www.chuimin.cn)

●Lend book：书籍借阅处理。

●Remove reservation：删除书籍预订信息。

●Get with fine：还书时收取罚金。

●Check user' s account：检查用户账户。

3.系统管理员进行系统维护的用例图

系统管理员进行系统维护的用例图如图8-27所示。

【用例说明】

●Query Borrower' s Info：查询读者信息。

●Query Book Info：查询书籍信息。

●Add Title：增加书目。

●Remove or Update Title：删除或更新书目。

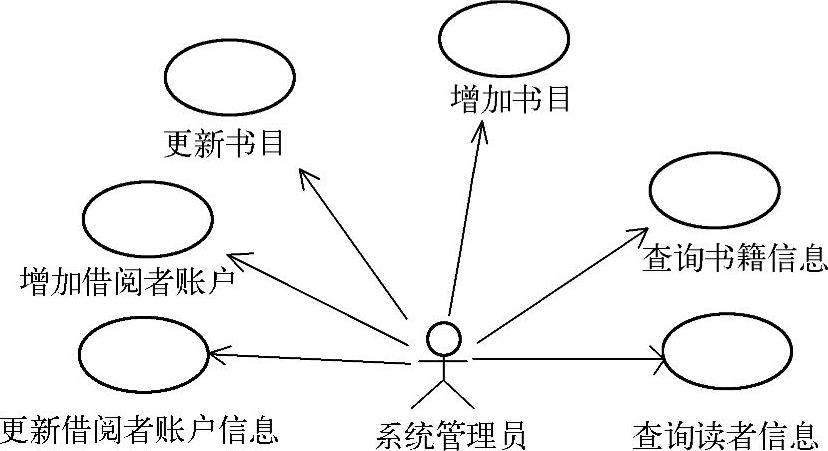

图8-27 系统管理员进行系统维护的用例图

●Add Book：增加书籍。

●Remove Book：删除书籍。

●Add Borrower：增加借阅者账户。

●Remove or Update Borrower：删除或更新借阅者账户信息。
